专业监视器的视频接口(一)

专业监视器的视频接口(一)

作为专业监视器来说,因为传输信号协议的不同,会有不同的视频接口。以尊正的监视器产品举例,目前在售的主要是AM、BM、DM、XM四个系列,因研发生产的时间不同,每个系列的视频接口也有所区别。一般专业监视器的视频接口都有哪些呢?今天我们给大家说说。

影视色彩管理专家,尊正监视器

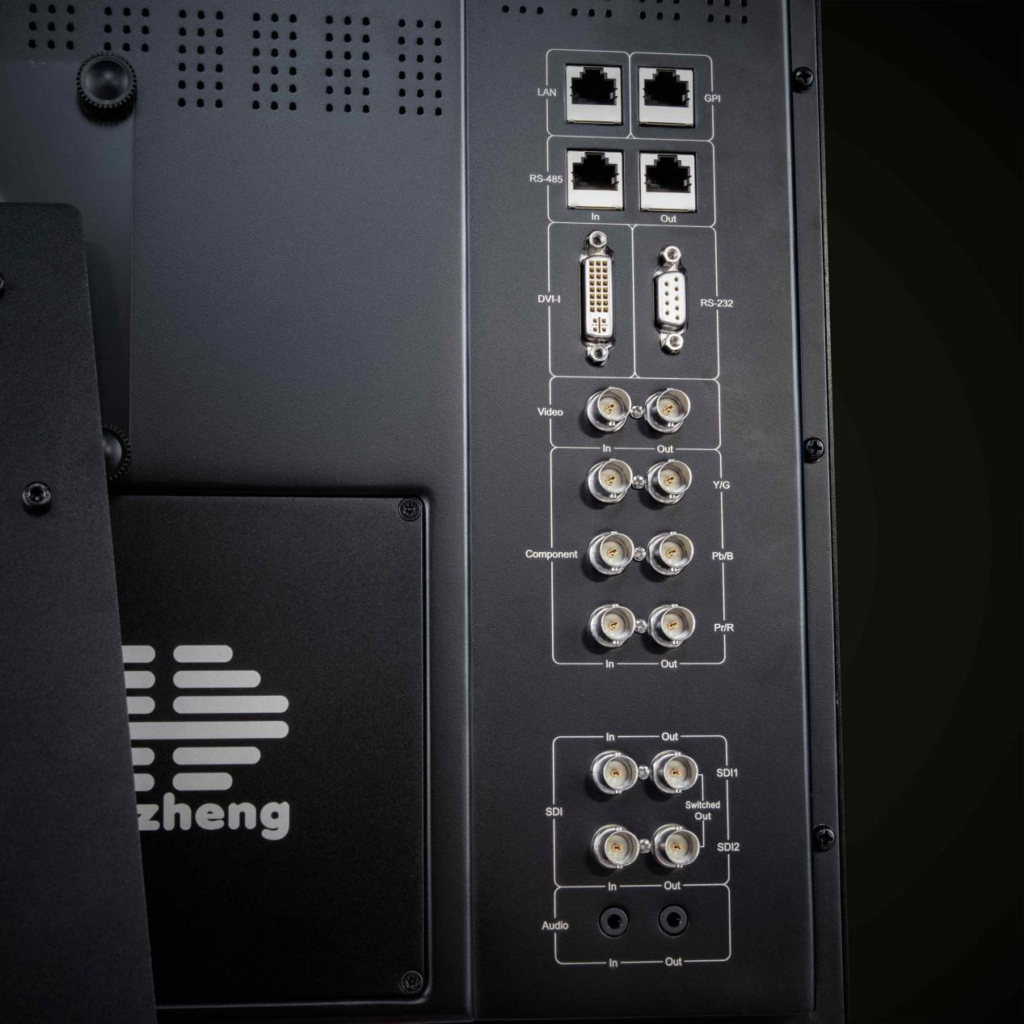

尊正监视器AM210信号接口

YPBPR

Y’PBPR是一个三线缆专业模拟分量视频端口,它通过三根独立的视频信号线传输每个视频信号分量(一个亮度,两个色差分量),与 Bayonet Neill-Concelman(BNC)插头相连。Y’PBPR尽管不再广泛用于现代化数字后期制作间,但它仍然适合监看标清和高清信号,而且它是用于专业视频监看的最高级的模拟信号通道。

注意Y’PBPR是一种模拟视频标准,不可与Y’CBCR混淆。Y’CBCR是数字分量视频信号标准,可通过多种数字接口的一种来执行。

Y’PBPR的最大电缆长度一般是100英尺(30米),根据电缆质量的不同有时甚至长达200英尺(60米)

SDI

串行数字接口(SDI,Serial digital interface)常用于数字化、无压缩的标清视频的输入输出。SDI是进行标清视频监看时可使用的最高质量的数字信号。所有三个信号分量,亮度(Y’)和两个色差通道(CB和CR),被多路复用到一根BNC电缆上。

HD-SDI、双链路SDI、3G SDI和6G SDI

高清晰度数字串行接口(HD-SDI,High-definition serial digital interface)是高清版本的SDI,能够传输4:2:2数字视频信号。

双链路SDI(使用两根BNC电缆)和3G-SDI(使用单根BNC电缆的更高带宽信号)被设计为用于输入输出高清无压缩4:4:4视频信号(例如索尼HDCAM SR设备拍摄或播放使用的信号)

四链路SDI用于传输4K信号,需要4根BNC电缆。最新的6G SDI标准允许4K信号使用单线缆进行传输。

HD-SDI的最大电缆长度根据你使用的电缆质量,大约为300英尺(90米)。在 SMPTE 292M中提供了计算HD-SDI电缆传输长度的具体指导。

*本书内容取材于《调色师手册·电视和视频调色专业技法》
