使用ColourSpace校正尊正监视器DM240

使用ColourSpace校正尊正监视器DM240

作为Lightillusion公司全新推出的色彩管理软件,ColourSpace沿用了LightSpace中使用的Gen3色彩引擎,全新构建了底层代码系统,其性能远远超过了其他校正系统。不仅可以全新3D视图,还可以将测量结果精准到每一个点,可以满足显示设备校正、色彩管理和调色工作流的需要。

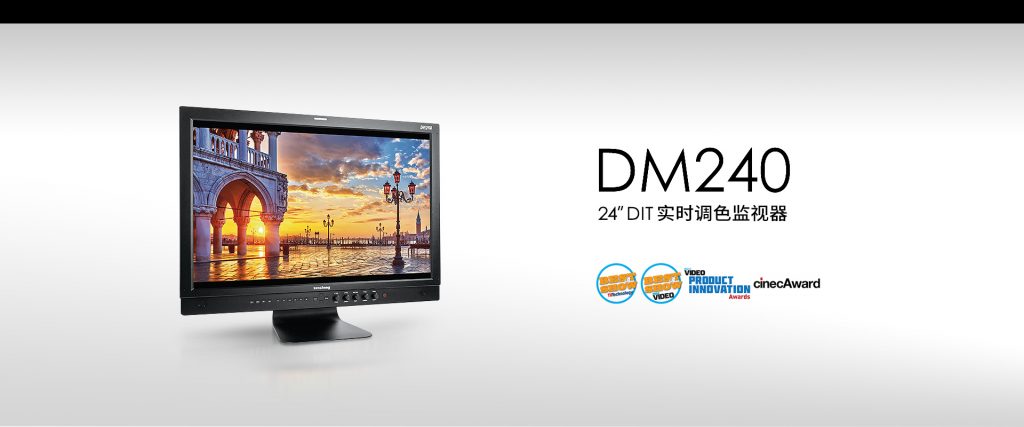

作为影视色彩管理领域的专家,尊正使用这款全新的ColourSpace色彩管理软件校正了自己的监视器DM240。我们一起来看看具体的操作步骤。操作之前准备好校正所需要的软硬件设备,如仪器KONICA MINOLTA CA-210、信号源Davinci Resolve。

影视色彩管理专家,尊正监视器,DIT监视器

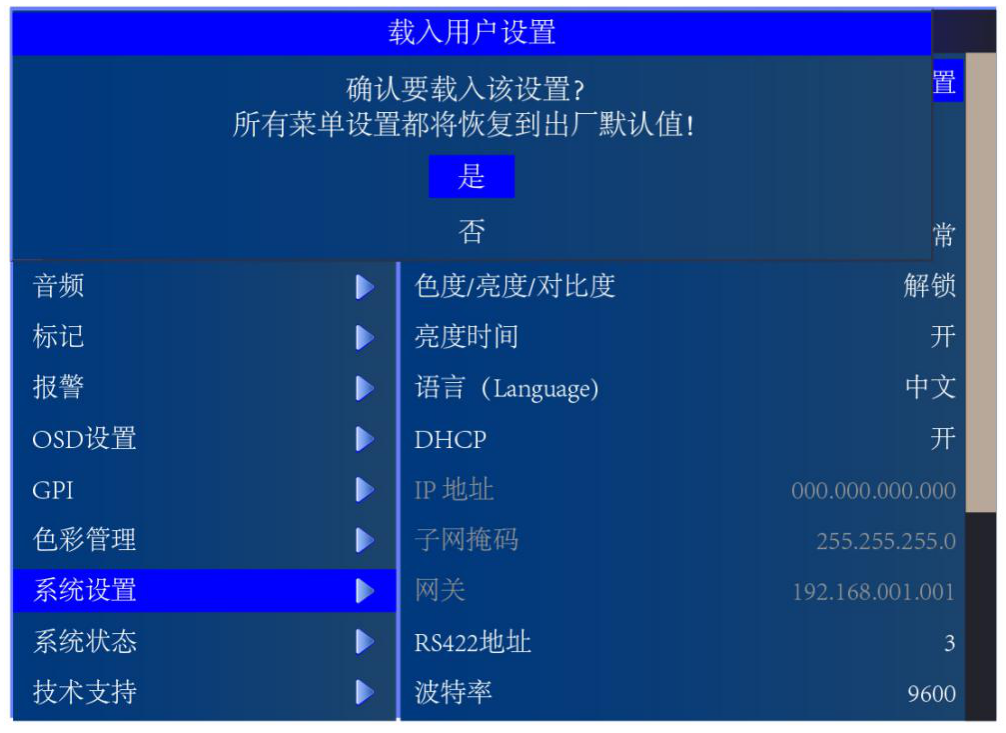

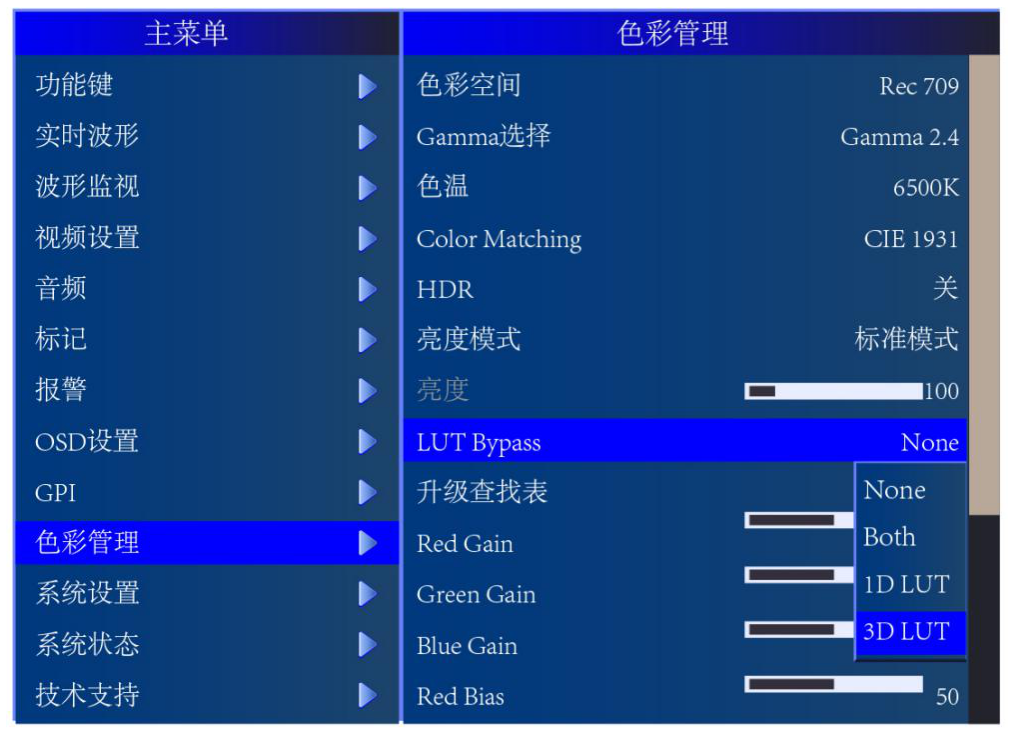

首先将DM240监视器开机并恢复出厂默认设置,将色彩管理菜单中的LUT Bypass设置成3D LUT,当然监视器的预热是必不可少的一个步骤,半小时左右即可。

影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准

仪器开机进行归零操作后选择DM240的矩阵通道(由光谱仪生成)。

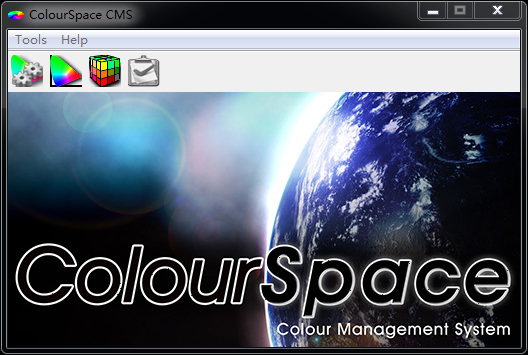

将仪器连接至电脑,打开ColourSpace CMS

影视色彩管理专家,色彩校正/校准

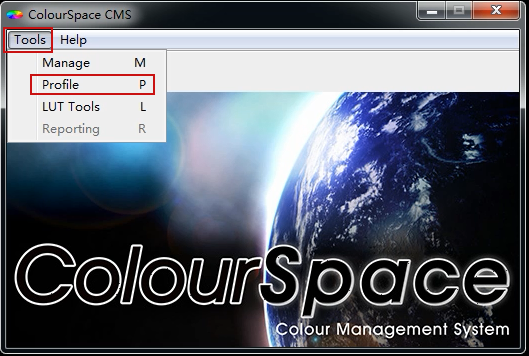

这里只有两个菜单,直接点击Tool

展开有Manage/Profile/LUT Profile这几个选项

这里选择Profile创建相关工作流程,当然也可以直接点击按钮区的Profile

影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准

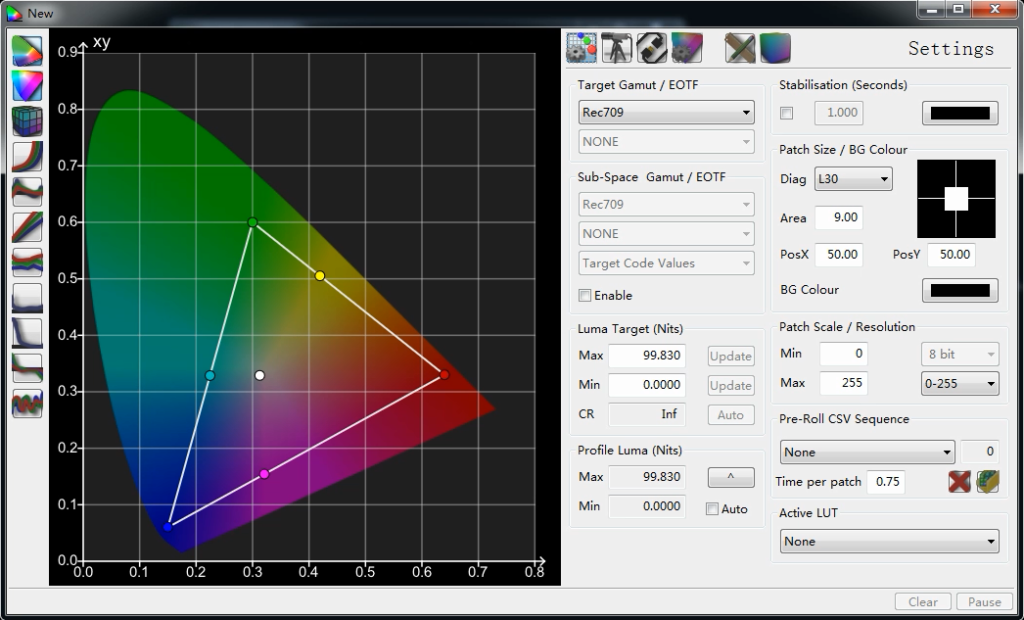

左侧是测量数据的展现,在ColourSpace这个软件中这一部分会一直显示,除非你关闭当前的这个窗口。

影视色彩管理专家,色彩校正/校准

我们直接对当前的校正流程做一些设置

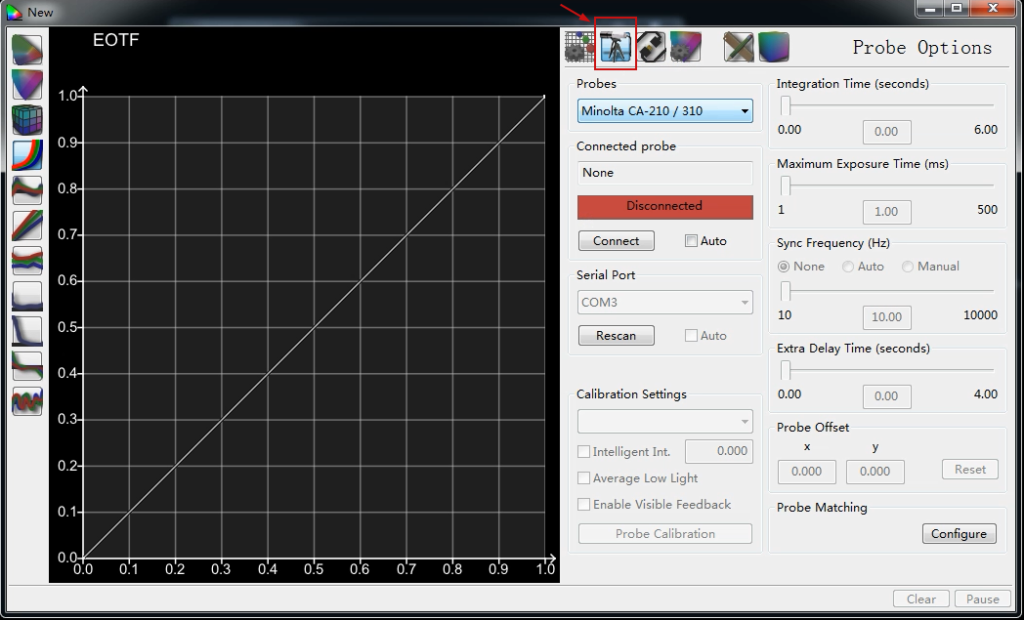

首先我们需要连接仪器,点击当前窗口右上的仪器图标(Probe)

影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准

这里可以选择需要连接的仪器,在本次校流程中我们选择Minolta CA-210/310然后点击Connect。

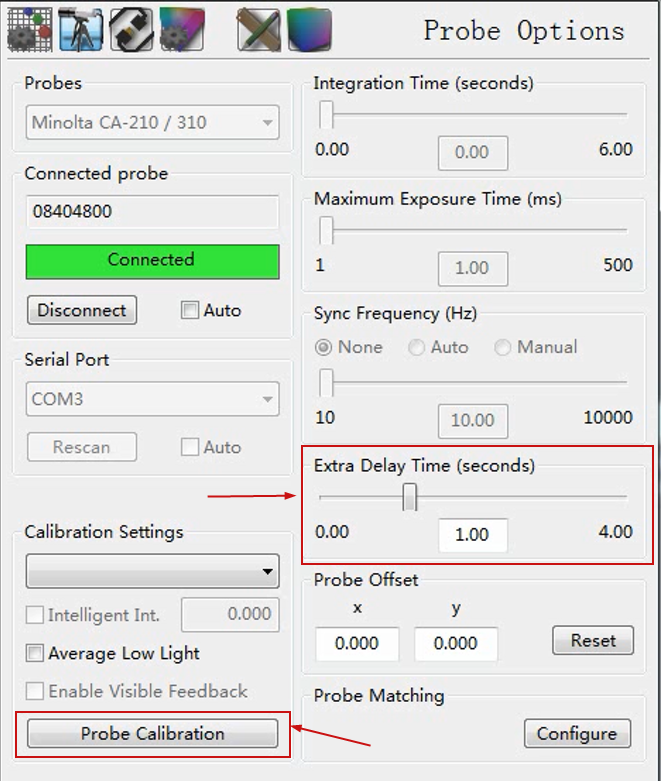

连接好仪器之后这里需要对仪器做一个归零操作,点击Probe Calibration按照提示进行仪器的归零操作,完成后记得将仪器的0-cal档调整至Measure档,这里很重要。

影视色彩管理专家,色彩校正/校准

完成之后建议将extra delay time设置成1S

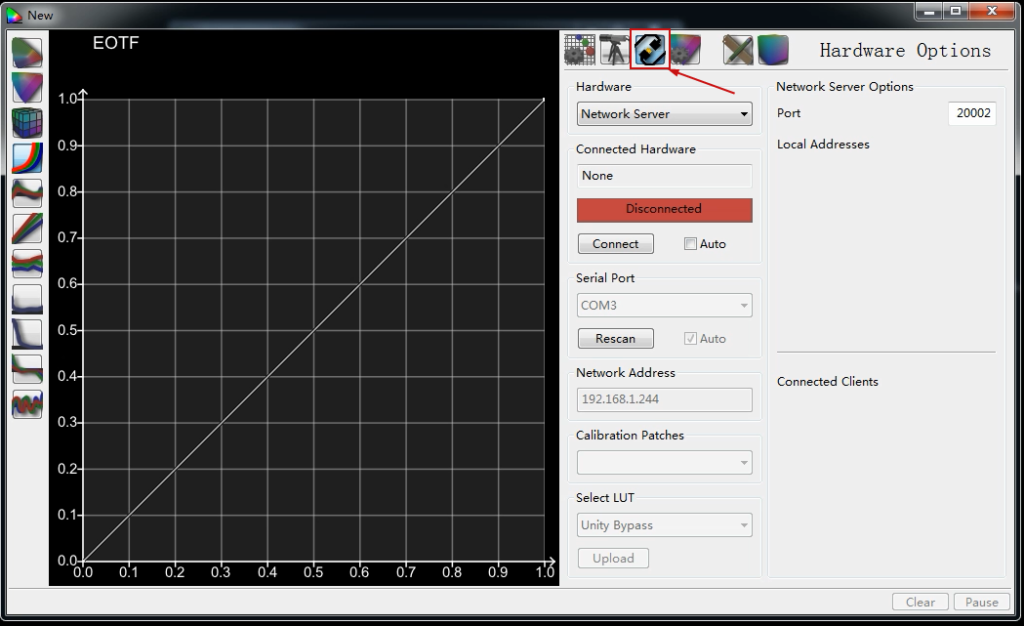

点击Hardware Options(连接线图标)进行信号源的连接设置

这里可以选择支持的相关信号源,可以使用Scratch或者Davinci Resolve作为信号源配合ColourSpace进行相关工作。

影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准

这次我们选用Davinci Resolve作为信号源完成本次校正操作

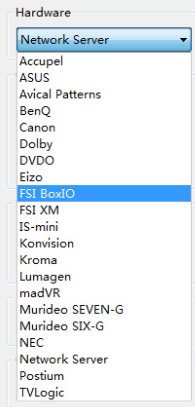

点击Hardware下拉框选择Network Server并点击连接

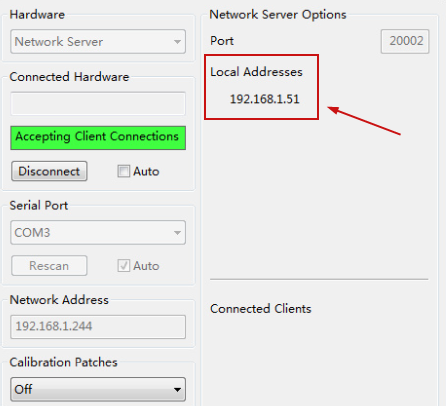

完成之后右侧这里会显示当前电脑的IP地址,记住这个地址。

影视色彩管理专家,色彩校正/校准

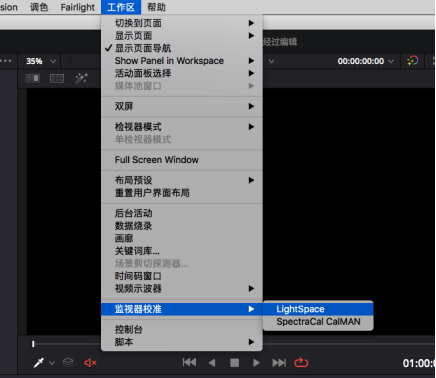

打开Davinci Resolve,并新建时间线。在调色工作界面点击工作区菜单中的监视器校准并选择LightSpace(目前由于ColourSpace还是beta版的状态,Davinci Resolve目前还未在这里新增ColourSpace选项,所以这里选择LightSpace就可以)

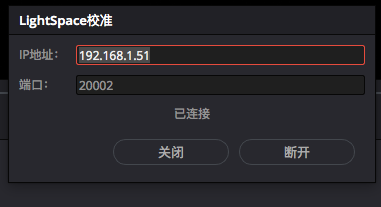

在弹出的对话框中输入刚才的IP并点击连接

影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准

提示成功后回到ColourSpace

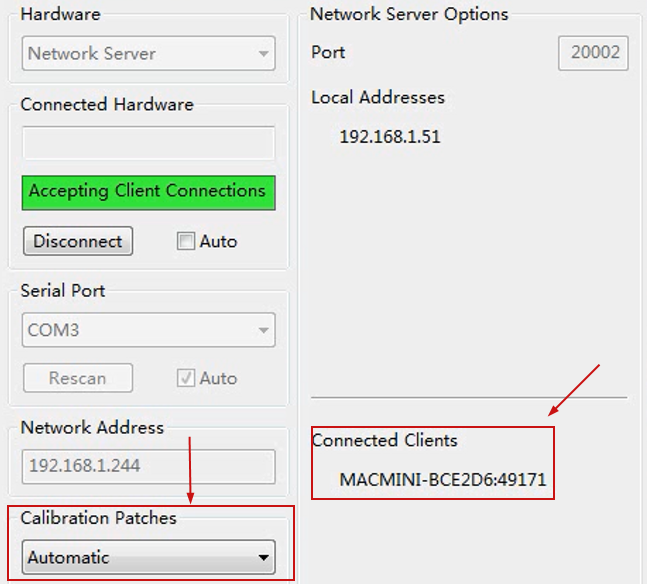

这里会显示当前连接的信号源设备名称(MaCMINI-BCE2D6:49171)

Calibration Patches这里记得选中Automatic

影视色彩管理专家,色彩校正/校准

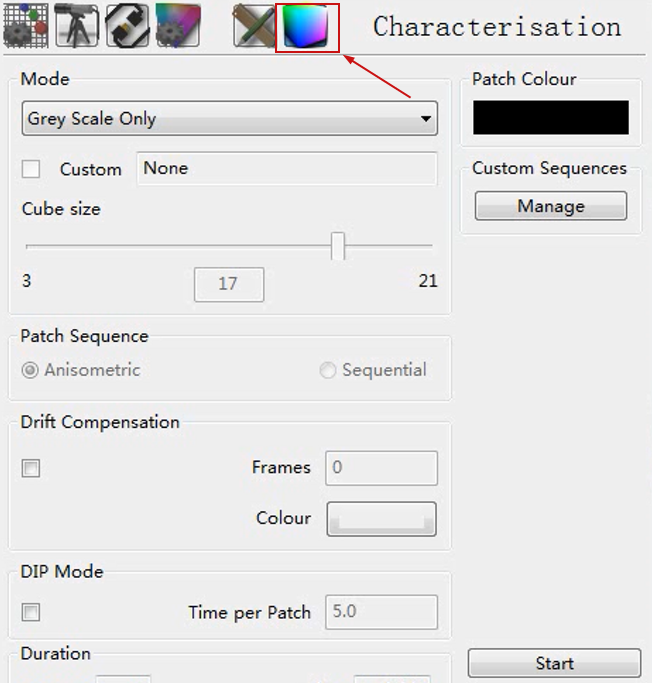

点击这里的Characterisation图标来设定我们需要采样的Mode

DM240是一款线性表现很棒的监视器,所以如果校正时间非常紧迫这里推荐选择Grey Scale Only或者Grey Scale Large就可以得到一个非常不错的校正结果

当然在时间充沛的条件下为了保证更精准的校正数据这里还是选择Cube,并将Cube Size设置成17或者21(采样数据量)

现在我们选择Grey Scale Only并点击下方的start来快速完成这一次采样

影视色彩管理专家,色彩校正/校准

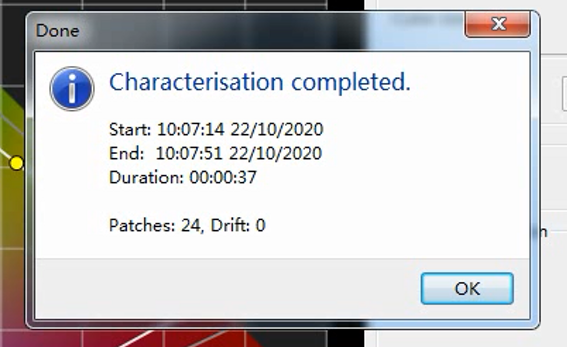

完成后点击OK

影视色彩管理专家,色彩校正/校准

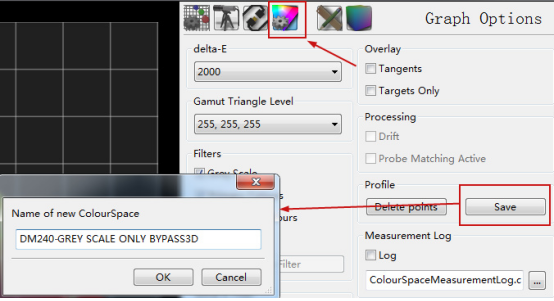

点击Graph Options界面中的save将特征化的采样结果命名并保存(DM240 GREY SCALE ONLY BYPASS3D)

影视色彩管理专家,色彩校正/校准

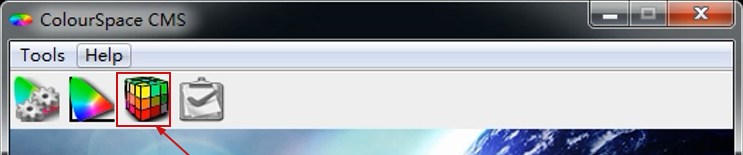

完成后点击主程序上的LUT Tools按钮打开LUT转换工作窗口

影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准

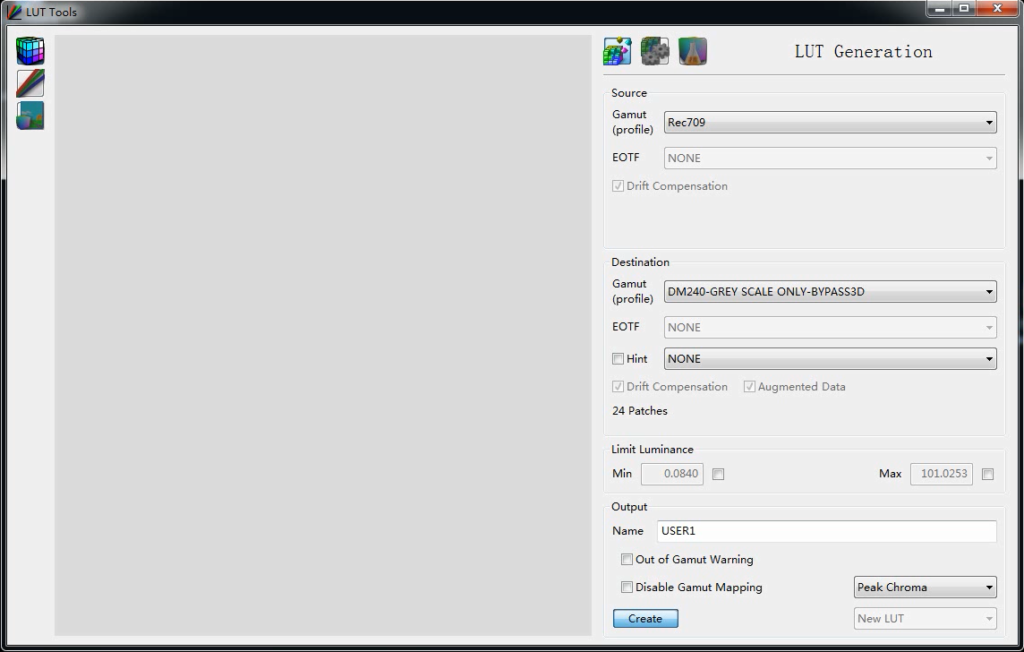

熟悉的界面又回来了,Source这里选择需要转换到的色彩空间目标值,我们选择Rec709

Destination这里选择刚才保存的特征数据文件

在Name出输入LUT的名称如USER1然后点击Create等待转换完成

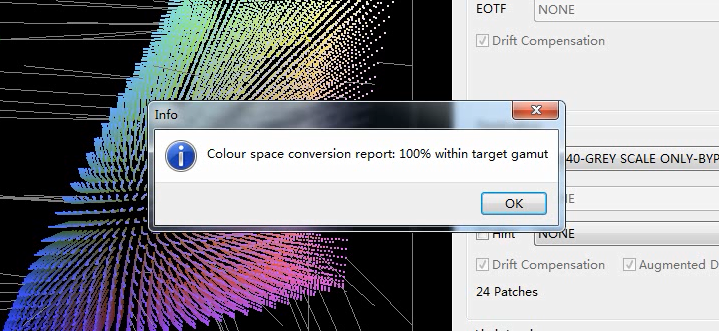

影视色彩管理专家,色彩校正/校准

点击OK并关闭LUT Tools窗口

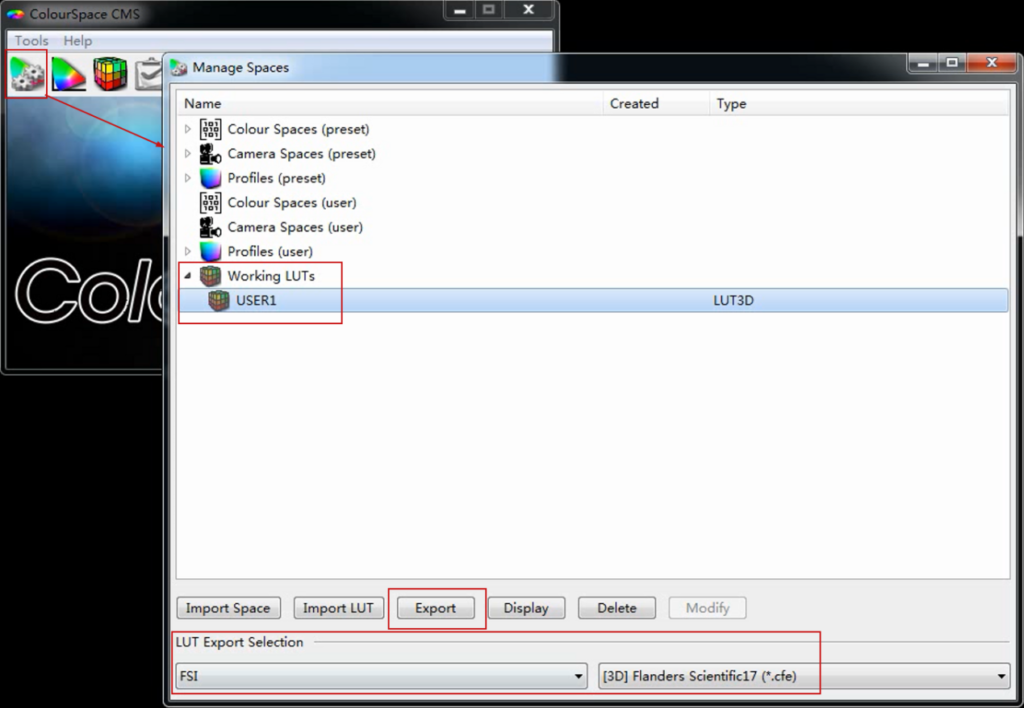

然后在软件主界面打开Manage Space窗口

选择Working LUTs下转换好的USER1,在最下方的LUT Export Selection选项中注意选择正确的LUT文件格式,选择FSI-3D Flanders Scientific17(*.cfe)

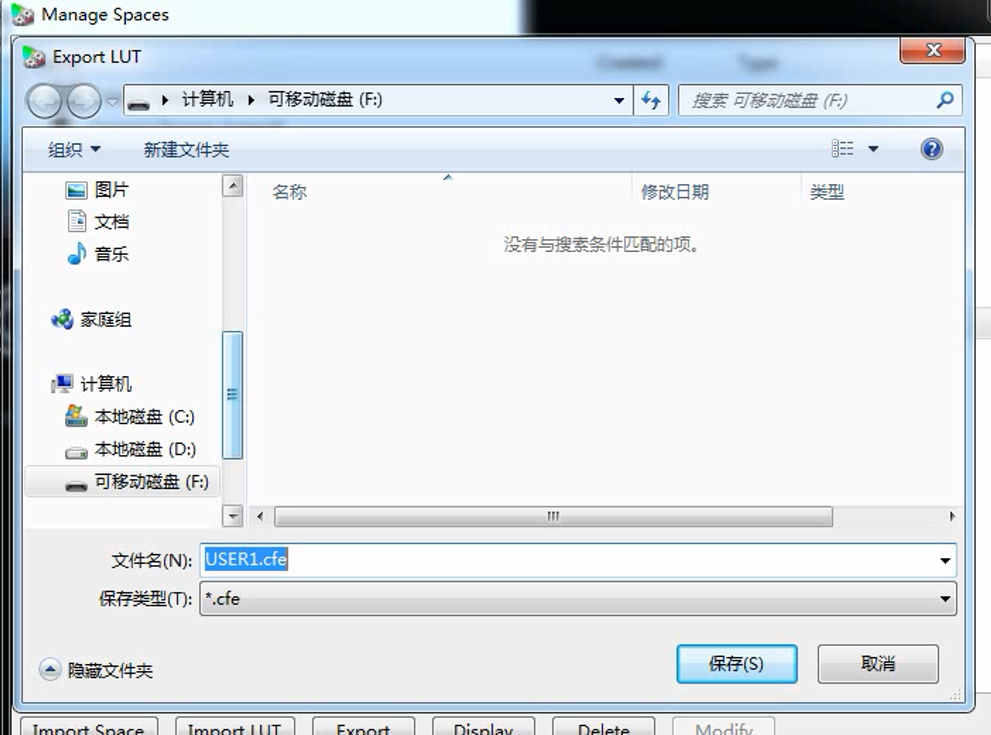

使用数据线连接电脑和监视器,点击Export将文件导出至监视器的储存区

影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准

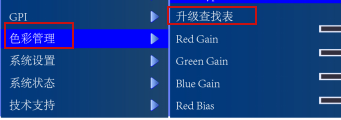

然后通过色彩管理菜单中的升级三维查找表功能进行升级即可

影视色彩管理专家,色彩校正/校准

最后我们需要进行简单的验证

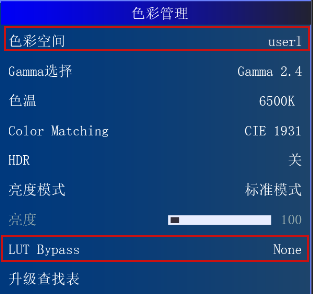

这个时候请注意将色彩管理菜单中的LUT Bypass功能设置成None,并将色彩空间选项设置成user1

影视色彩管理专家,色彩校正/校准

再次回到ColourSpace,在仪器与信号源都配置好的情况下点击Characterisation

Mode这里选择Memory Colors With Secondaries,点击start测量一下我们校正完的结果

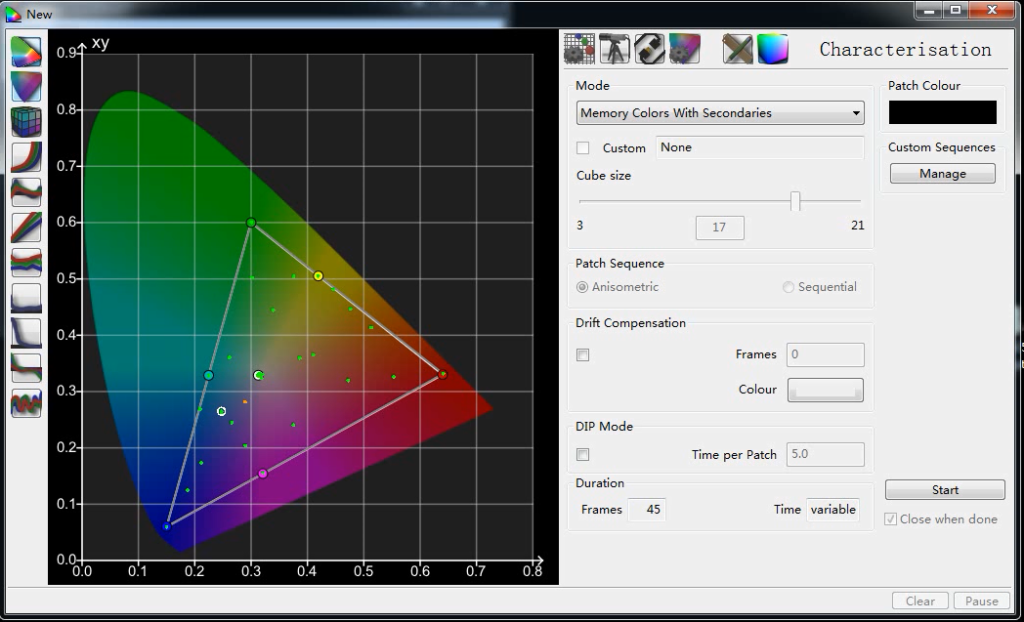

CIE 1931色度图

影视色彩管理专家,色彩校正/校准

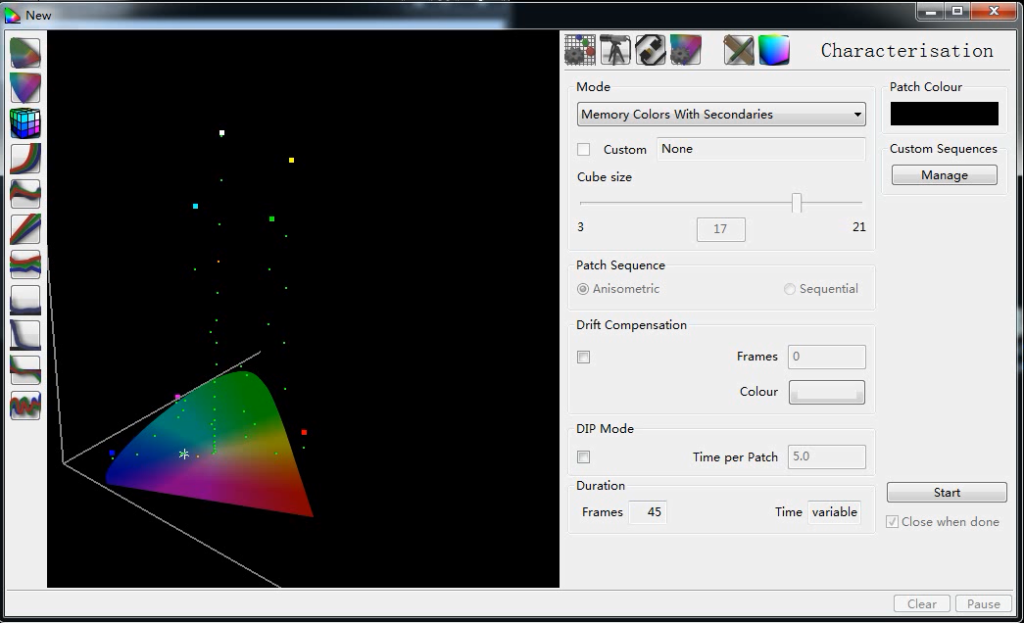

全新的3D视图

影视色彩管理专家,色彩校正/校准

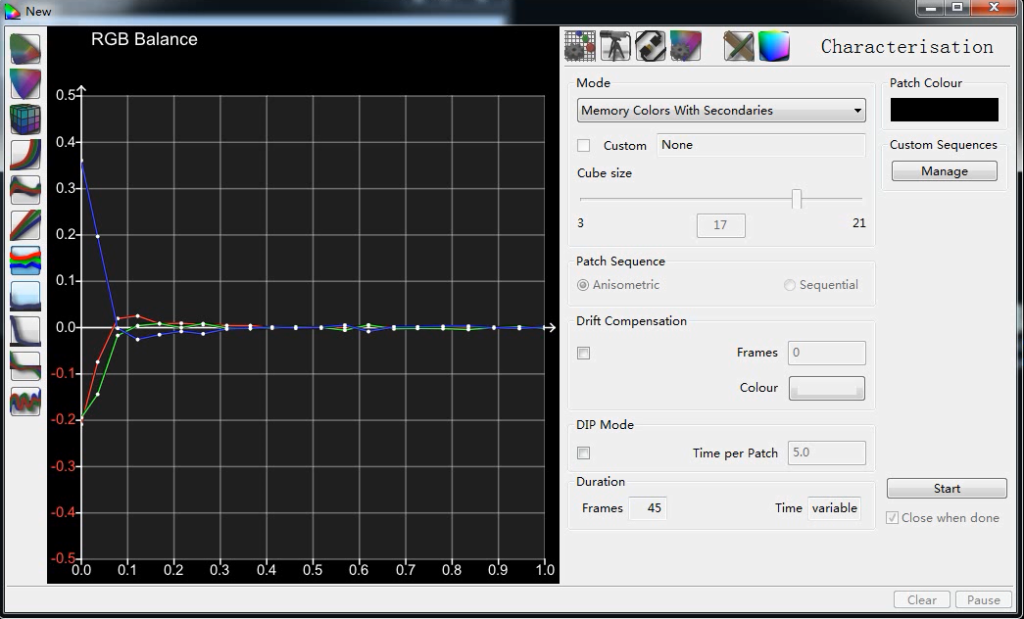

RGB balance

影视色彩管理专家,色彩校正/校准

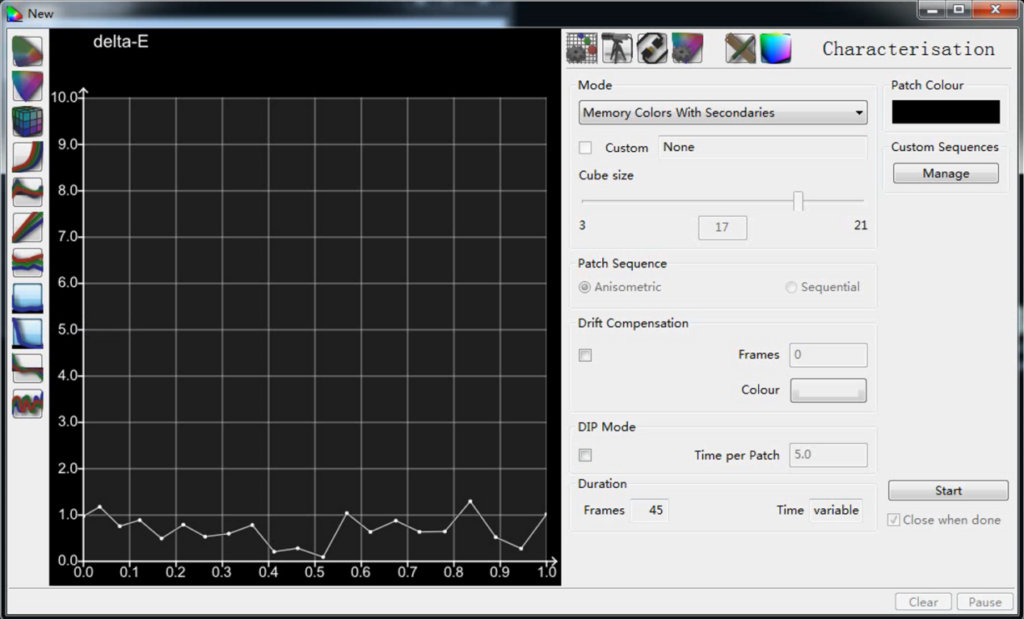

Grey Scale delta-E

影视色彩管理专家,色彩校正/校准

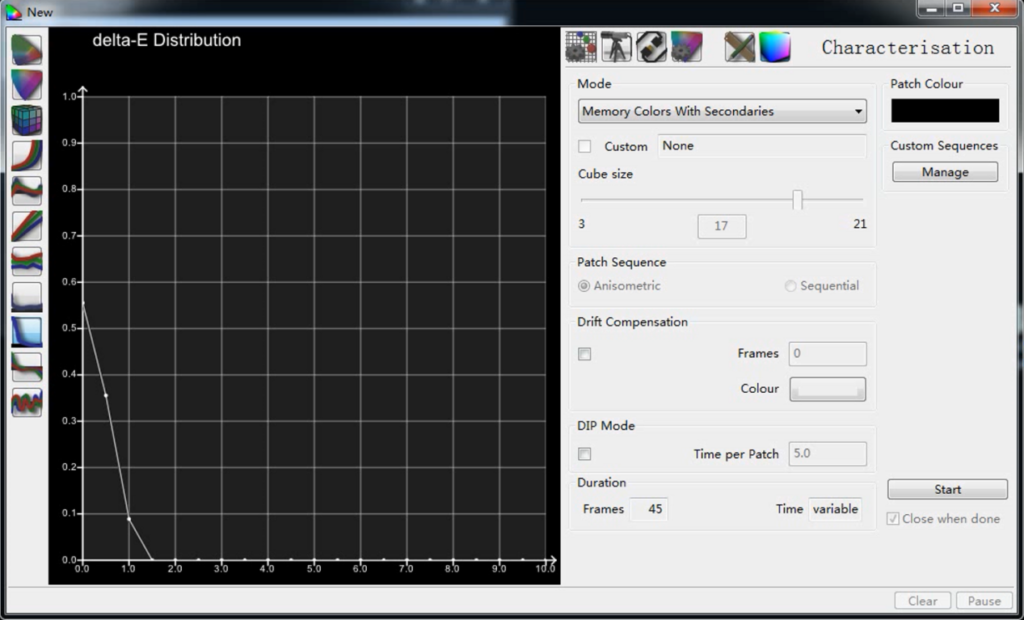

Delta-E Distribution (Delta-E 分布)

影视色彩管理专家,色彩校正/校准

从操作流程上来说,ColourSpace相较于LightSpace并没有太大的改变,但在测量、视图、功能等方面都有了质的提升,大致可归纳为以下三点:从准确到精确的色彩描述、从二维到三维的全新视图、从分散到集中的功能结合。至于这款色彩管理软件的具体情况,还需要大家自己动手去体验。
