色彩管理之校正矩阵

色彩管理之校正矩阵

在色彩管理领域,校正是非常重要的一环。对于专业的监视器来说,通常都需要返厂使用专业的校正仪器进行校正。为了在片场或工作室快速就能实现校正,部分拥有入门级监视器的用户购买了爱色丽的校色仪。因其属于民用级范畴,想要用在专业领域还需更高端的光谱仪对其做校正矩阵(offset)后,才能满足对监视器的校正要求。

因此我们为大家准备了一篇在LightSpace ZRO下使用CS-200对i1D3 做校正矩阵的图文教学。

在操作之前,软件方面需要满足以下要求:Windows7或更高版本的操作系统、色彩管理软件LightSpace ZRO,硬件需要满足以下内容:

运行Windows7或更高版本的PC、USB-A转USB-B线缆、柯尼卡美能达CS-200、i1D3-OEMAM210监视器(尊正DM系列以下OLED除外)、HDMI(或DP)转DVI-D转接线或双头DVI-D连接线(根据电脑接口确定)。

整个工作需要在暗室下进行,这样可以减少环境光对数据采集的影响。我们将监视器开机预热半小时以上(LCD面板LED背光机型,如AM210),CS-200开机预热15分钟左右。这时就可以开始后续的操作了,具体步骤如下:

1、连接设备:

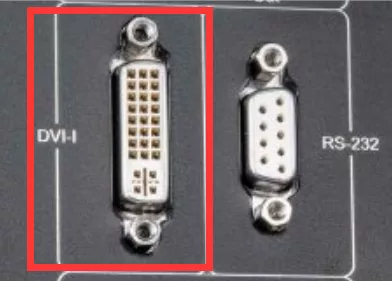

使用视频连接线连接监视器的DVI端口

影视色彩管理专家,色彩校正/校准

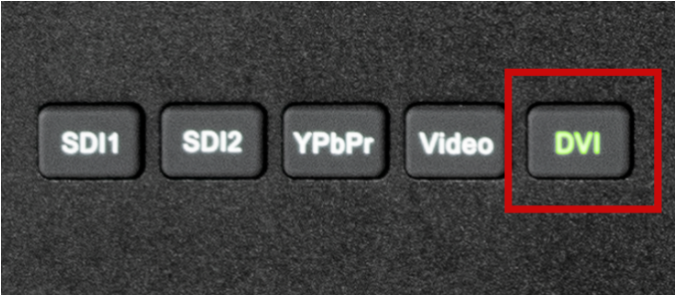

监视器信号通道选择DVI。

影视色彩管理专家,色彩校正/校准

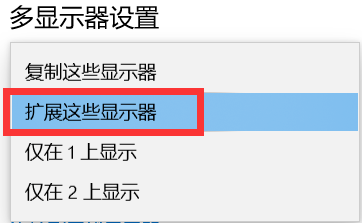

并将屏幕显示设置成扩展模式(PC端为主要显示,监视器为次要显示)

影视色彩管理专家,色彩校正/校准

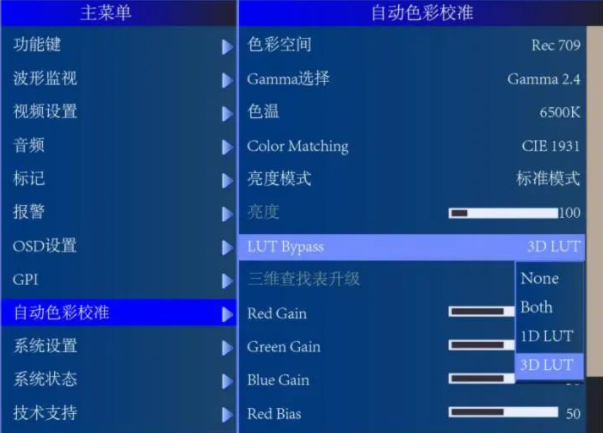

打开主菜单找到“自动色彩校准”菜单中的“LUT Bypass”,选中3D LUT并确定。

影视色彩管理专家,色彩校正/校准

2、开始流程:

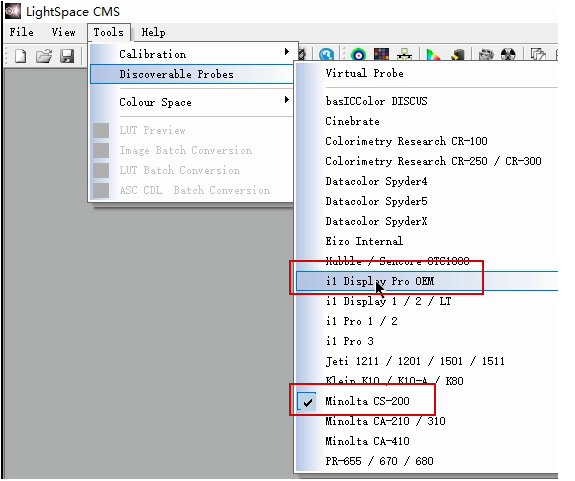

将CS-200,i1D3全部连接至电脑,打开LightSpace ZRO,点击Tools,选中Discoverable Probes中的Monolta CS-200和i1Display Pro OEM

影视色彩管理专家,色彩校正/校准

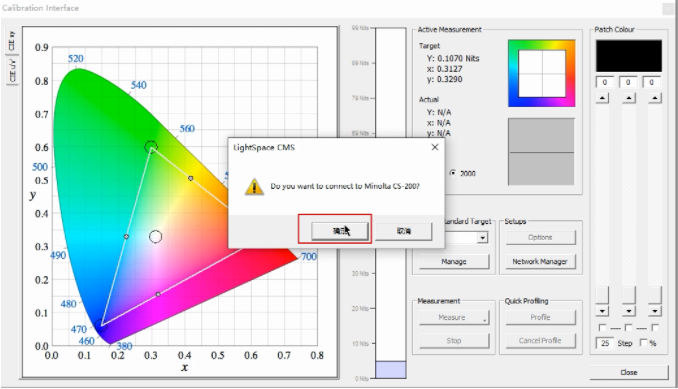

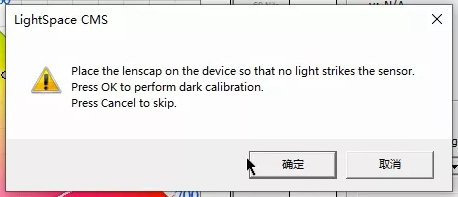

点击工具栏Calibration Interface打开对应工作窗口,在弹出的CS-200仪器连接对话框中选择“是”,并按照要求完成连接。

影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准
影视色彩管理专家,色彩校正/校准

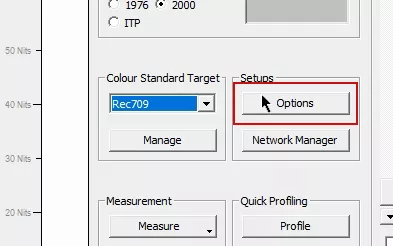

完成后点击Option打开仪器配置窗口

影视色彩管理专家,色彩校正/校准

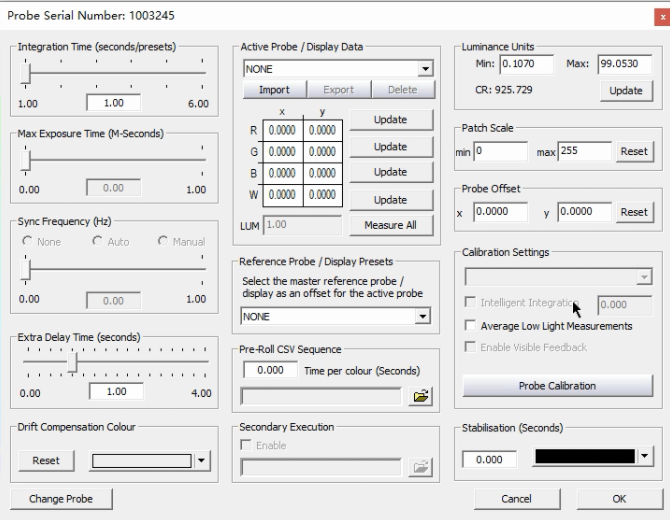

点击Measure All

影视色彩管理专家,色彩校正/校准

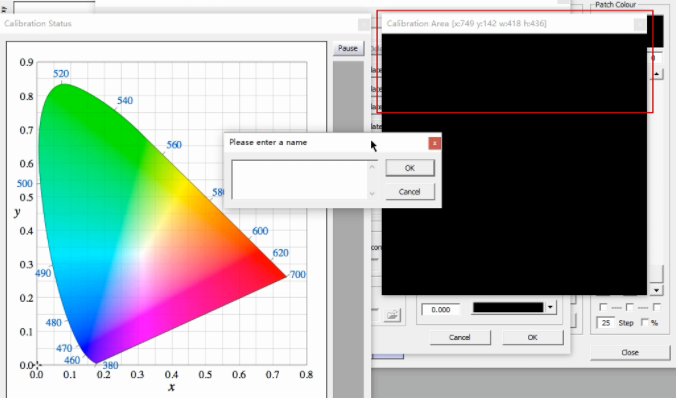

将Calibration Area窗口拖动至作为副屏的监视器的中心位置,并在文本框中输入当前设备的名称,如CS-200,然后点击OK,等待测量完成

影视色彩管理专家,色彩校正/校准

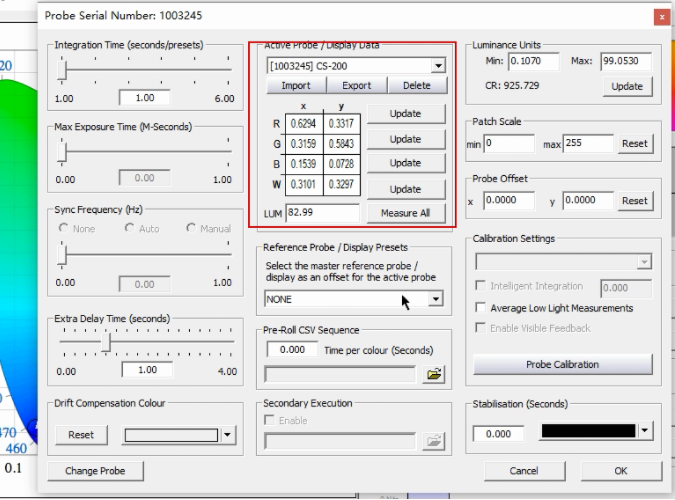

完成后,软件会自动生成当前仪器(CS-200)采集到的特征数据

影视色彩管理专家,色彩校正/校准

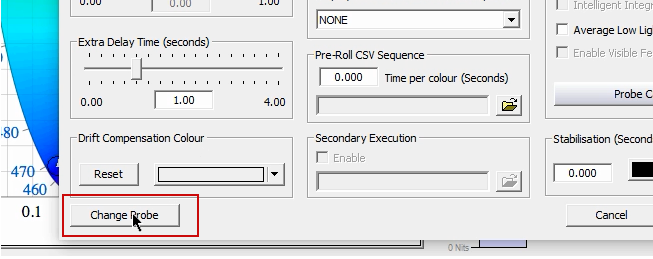

点击左下角的Change Probe更换仪器

影视色彩管理专家,色彩校正/校准

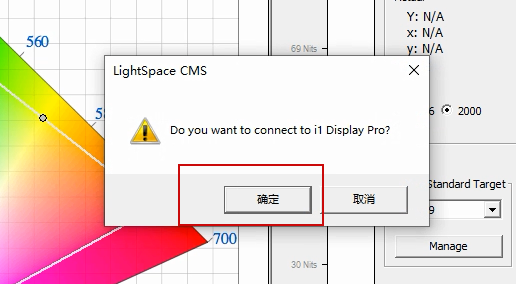

在弹出的i1Display Pro连接提示对话框中点击确定打开仪器配置窗口。

影视色彩管理专家,色彩校正/校准

点击Measure All,将Calibration Area窗口拖动至作为副屏的监视器的中心位置,并在文本框中输入当前设备的名称,如i1D3,然后点击OK,等待测量完成。

完成后,软件会自动生成当前仪器(i1D3)采集到的特征数据。

影视色彩管理专家,色彩校正/校准

值得注意的是,在后续使用i1D3的测量或者校正流程中需注意正确配置仪器的关系,即CS-200是Reference probe(参考仪器),i1D3是Active Probe(当前连接仪器)。在验证阶段,需使用i1Display Pro加载offset测量数据对比使用CS-200测量的数据,无大的偏差即可。必须强调的是:仪器的校正矩阵(offset)跟仪器的SN相关联,不可通用!以上图文教学如有疑问,也可以联系尊正官方微信【尊正售前售后】(微信号zzsupport)获得更多支持。
