所谓色彩管理,就是为了保证画面色彩在输入、处理、输出的整个过程中始终保证一致,也就是我们常说的“所见即所得”。想要实现好的色彩管理,就离不开好的色彩管理软件和色彩管理设备。为了方便大家了解,从今天起我们将推出色彩管理系列科普专栏,专门介绍这些色彩管理设备中的光学测量仪器。

首先,我们先来介绍柯尼卡美能达(KONICA MINOLTA)公司生产的几款代表性光学测量仪器。

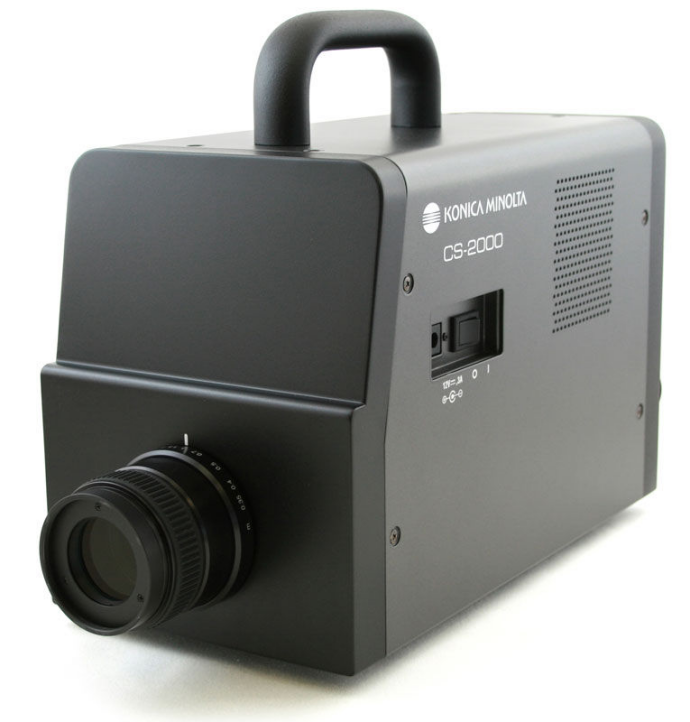

CS2000 分光辐射亮度计(Spectroradiometer),又称光谱仪。

影视色彩管理专家,色彩校正/校准

主要特点:

· 拥有512像素的传感器阵列

· 可测最低亮度:0.003cd/m2,在低亮时也能保证高精度和快速测量(1cd/m2测量时间为5秒)

· 最高可测对比度100000:1,1°测量角度时亮度范围0.03-5000cd/m2

· 低偏振误差:测量角度为1°时测量误差只有2%

· 仅5nm的半波宽:可以保证在整个可见光范围内色度的精确测量

· 可选择测量角度1°、0.2°、0.1°:1°用来测量显示器,而0.2°、0.1°应用在小面积光源和点光源

· 工作温度5°C-35°C接近工作环境

· 开机后一般测量只需要预热30秒(5cd/m2以上,环境温度23°C左右)这对快速准确的读取数据很重要

· 彩色LCD显示屏和操作面板可以直接进行测量并读取亮度、光谱、色温等数据。也可以和色彩管理软件通讯读取数据

· 可以测量具有周期性发光特性的光源(通过内外同步,多重积分模式测量)

· 适用范围:研发部门

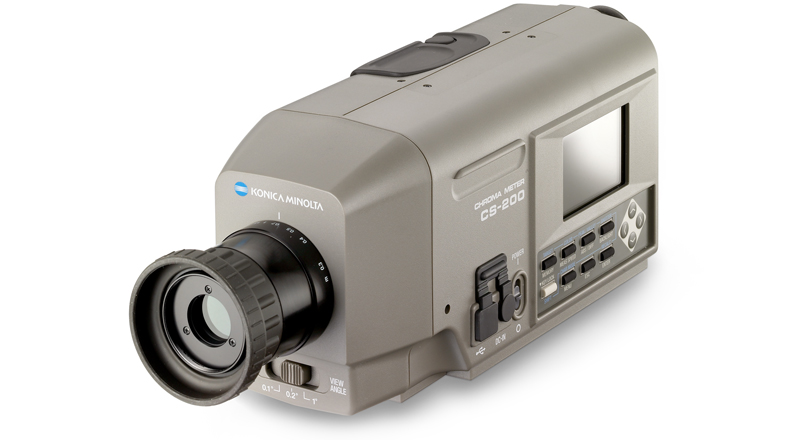

CS200 色彩亮度计(Luminance & Colour Meter)

影视色彩管理专家,色彩校正/校准

主要特点:

· 精确度近似分光型辐射亮度计,既能保证高精度亮度和色度测量,又保留了三刺激值仪器的易用和实惠的特点

· 拥有40个传感器阵列,使用与肉眼灵敏度相符的光谱灵敏度曲线(等色函数)进行计算。通过新的光谱拟合方法,可以获取较传统三刺激值色度计更准确的三刺激值,保证测量精度。普通三刺激值的仪器采用三个传感器(红、绿、蓝)测量光源,这些传感器的灵敏度类似于肉眼对光的灵敏度,用于达到此灵敏度的滤波器具有有限的准确度,因此普通三刺激值仪器无法为所有类型光源提供精确的读数。如果采用某种光谱分布(类似于校正目标的光源光谱分布)测量光源,则可以实现高精度测量。

· 可选择测量角度1°、0.2°、0.1°:1°用来测量显示器,而0.2°、0.1°应用在小面积光源和点光源

· 1°测量角度时,最高可测亮度范围0.01-200000cd/m2

· 具有多种测量速度选择,可以根据工作流程选择

· 机身便携,可以电池供电,有液晶屏显示可以直接读取除光谱外的亮度,色温,x.y坐标等色彩数据

· 可以进行测试数据的储存和调用

· 有20个用户校正通道,实现用高级仪器对CS200校正

· 拥有USB接口可以和电脑通讯,支持多种色彩管理软件

· 工作温度0°C-40°C

· 预热时间,1°测量角度时要预热30分钟以上,根据环境温度不同,要适当调整预热时间,以便得到精确的测量结果

· 适用范围:研发部门和品质控制

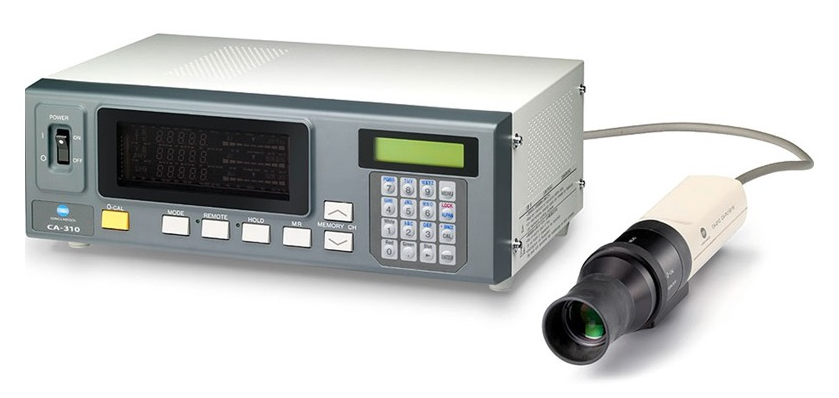

CA310 显示器色彩分析仪(Display Color Analyzer)/三刺激值色彩分析仪(Tristimulus Colorimeter)

影视色彩管理专家,色彩校正/校准

主要特点:

即使同一批的LCD液晶面板的发光辐射曲线,波峰处会有10nm左右的偏移,如果用传统的色彩分析仪调整白平衡,在xy色度上引起的误差要接近0.010左右。但是如果使用CA310,同等条件下的色度误差会减小到0.003,约为原来的1/3,提高了测量精度和稳定性。

使用CA310测量波峰不同的LED背光显示器,进行用户校准后,偏移量不同的屏幕得到不同的测量误差(和真实值间的差异)

· 在0.005cd/m2的低端亮度下保证高速测量4次/秒,当亮度大于2cd/m2时,测量速度可以达到20次/秒

· CA210(停产)/CA310可以根据被测量的显示设备更换探头,并可实现多探头连接的方式校正测量,是工厂校正和批量校正比较合适的选择

· CA310测量的亮度范围Ø27探头0.0050-1000cd/m2  色度0.050-1000cd/m2

· 接触式测量探头可以有效避免环境干扰

· 有LCD显示屏可以直接监看测量结果

· 99个用户通道,用于储存不同类型显示技术的校正数据

· 具有USB接口和RS232串口,多样性连接实现采集数据

· 工作温度10°C-28°C

· 适用范围:品质控制和生产部门

柯尼卡美能达是一家日本企业,在商务输出、图像、光学、传感、医疗等领域均颇有成就,其利用先进的光学及影像处理技术,为工业、医疗、学术、文化等领域提供了不可或缺的测量仪器。以上三款产品尊正均拥有,通常应运用于监视器的色彩管理之中。
