技术参数


面板规格

屏幕尺寸

分辨率

色深

对比度

背光类型

有效像素

最大亮度

可视角度

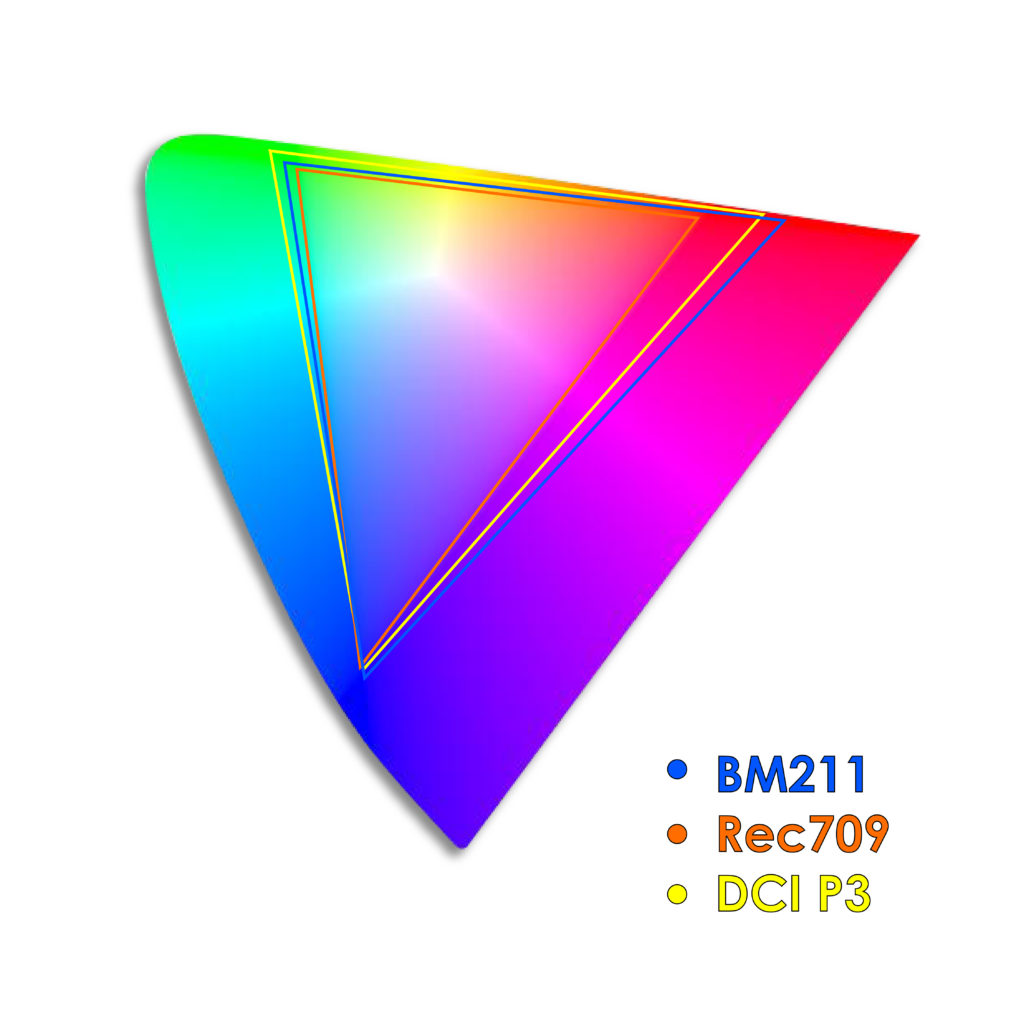

本机最大色域

21.5″

1920×1080

8bit(1670万色)

1300:1

White LED

99.99%

300nits

178°

输入


1 x DVI-I

2 x BNC

1 x BNC

3 x BNC

DVI-I(模拟/数字)

3Gbps/Dual-Link/HD/SD-SDI

复合

分量(YPbPr / RGB)

环出


2 x BNC

1 x BNC

3 x BNC

3Gbps/Dual-Link/HD/SD-SDI

复合

分量(YPbPr / RGB)

功能接口


RS-232

RS-422

LAN

GPI

1

1组(in & out)

1

1

支持的SDI格式


ITU-R BT.656(PAL)

SMPTE-125M

576i (50)

480i (59.94)

SMPTE-274M

1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25/24 / 24PsF / 23.98 / 23.98PsF)

SMPTE-296M

720p (60 / 59.94 / 50/30/29/25/24 / 23.98)

2K

2048×1080 (30p / 30PsF / 29.97p / 29.97PsF / 25p / 25PsF / 24p / 24PsF / 23.98p / 23.98PsF)

SMPTE-372M

1080p (50/59.94/60) 4:2:2 YCbCr, RGB
1080i (29.97/25/24/23.98) 4:4:4 YCbCr, RGB
1080p (30/29.97/25/24/23.98) 4:4:4 YCbCr, RGB
720p (60/59.94/50) 4:4:4 YCbCr, RGB

SMPTE-425M-AB
– Level A & Level B supported
– Level B supports 2 x SMPTE
292M image format mapping
372M image format mapping
– RGB, YCbCr, & XYZ supported

12 & 10bit 4:2:2 1920x1080p (60/59.94/50)
4:4:4 1280x720p (60/59.94/50/30/29.97/25/24/23.98)
12 & 10bit 4:4:4 1920x1080i (60/59.94/50)
12 & 10bit 4:4:4 1920x1080p (30/29.97/25/24/24PsF/23.98/23.98PsF)
12 & 10bit 2k (2048×1080) (30p/30PsF/29.97p/29.97PsF/25p/25PsF/24p/24PsF/23.98p/23.98PsF)12 & 10bit 2K (2048×1080) (60p/59.94p/50p/48p/47.95p)
*XYZ mapped to Selected Color Gamut on Color Management Menu

支持的DVI-I格式


DVI-Analog & DVI-Digital

VGA(640×480),NTSC(720×480),SVGA(800×600),XGA(1024×768),SXGA(1280×1024)

DVI Digital Only

1280×720,1440×900,1920×1080

音频


音频解嵌

音频电平表

内置扬声器

音频输入(3.5mm)

音频输出(3.5mm)

支持

支持

2W*2

1

1

特点


机架安装套件

安装孔

VESA转灯架

带遮光罩的便携包

屏幕保护玻璃

16种波形示波器

测光表功能

时码显示

色彩高保真引擎

1:1像素映射

Blue only和黑白模式

画中画

可选

100mm VESA

可选

可选

可选

支持

支持

LTC,VITC 1,VITC 2

支持(CFE2)

支持

支持

支持

3D LUT色彩空间选择

SMPTE C / EBU / REC 709 / DCI-P3/ BT.2020
*未覆盖100%的BT.2020色彩空间

色温选择

3200K,5000K,5600K,6500K,9300K

Gamma选择

1.0 / 1.8 / 2.0 / 2.2 / 2.35 / 2.4 / 2.6 / 2.8

4K显示功能

支持

电源


交流输入

直流输入

电池扣板

电源范围

功耗(DC)

IEC / C13标准电源线

4 PIN XLR标准卡侬头

可选(AB / V)

100~240V AC / 12V DC

28W

基本信息


重量(无底座)

重量(有底座)

机身材质

外形尺寸

4.4KG

5.1KG

520*342.5*54mm(点击查看尺寸图
