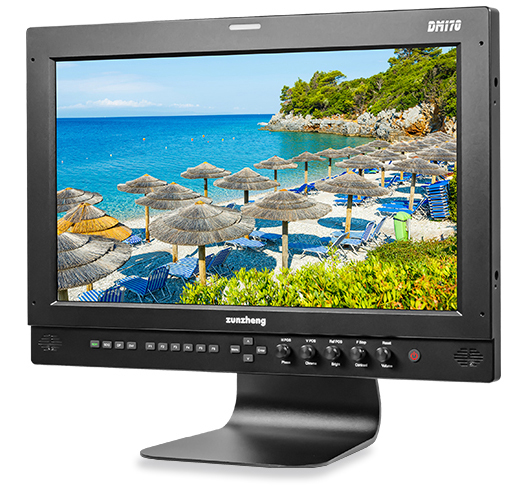

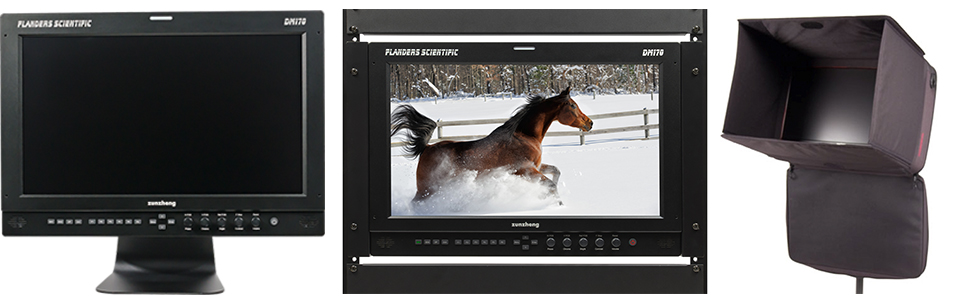

DM170

尊正监视器DM170

16.5″ 10 比特 LCD 实时调色监视器

>DM170是一款具备完整12bit信号处理能力并配备16.5英寸10bit宽色域面板的LCD监视器。DM系列配备全数字接口包括3G/Dual-Link/HD/SD-SDI, DVI-D, Display Port。其搭载的第三代CFE色彩管理引擎可配合LiveGrade(POMFORT) ,FirePlay(FireFly)等实时调色软件做到现场实时调色,配备的3Gbps SDI输出接口可以将处理过的信号直接输出到另外一台设备进行监看,也可以将输入的DP或DVI信号转换成SDI信号输出。DM170拥有最新的第三代辅助对焦,算法更快更精准,还有零延时模式和更出色的实时波形。所以不论是前期监看,还是现场DIT甚至是要求严苛的后期制作,尊正DM170都完全可以胜任,可谓是一款面面俱到的专业监看产品。

色彩管理

尊正的第三代色彩高保真引擎可承载多达4,913点(173)校正及多个DIT(风格化)LUT,可实现精准的色彩还原和有效的风格管理。可快速选择Rec709、EBU、SMPTE-C、DCI P3、Rec2020模拟*、原生宽色域或用户自定义色彩空间。

第三代色彩高保真引擎还具备行业领先的四面体插值LUT,准确度及视觉表现均优于基于硬件的三线插值LUT。

附加的伽玛、峰值亮度和色温开关使DM系列监视器具备更丰富的功能。

可快速切换数据(全)范围监看或视频(标准)范围监看。

*未覆盖100%的BT.2020色彩空间

校正

尊正监视器DM170

尊正监视器出厂时已经过校正,用户如有校正需求,可将监视器寄送至尊正公司,我司将免费为用户提供校正服务。
用户也可通过LightIllusion公司的LightSpace CMS 或Portrait Displays公司的CalMAN等高级色彩管理解决方案来进行3D LUT校正,操作简单便捷。

软件集成

DM系列强大的功能得益于一系列精选应用的支持,包括:尊正的DM系列IP远程控件(IP Remote Utility)、Pomfort的LiveGrade Pro、QTake的Grade Module、和Assimilate的 Live Assist 、Live Looks。


尊正监视器DM170

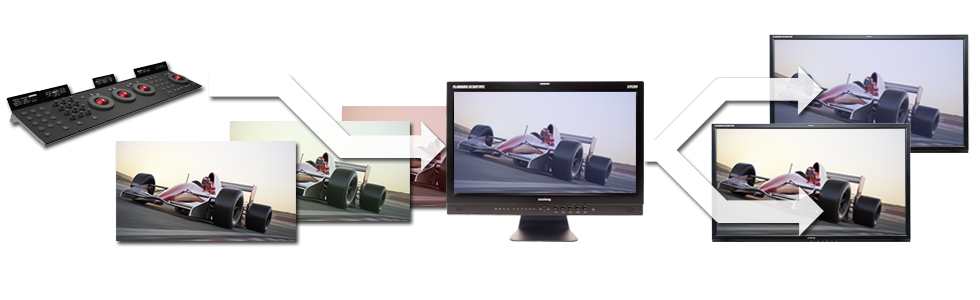

现场色彩管理

尊正监视器DM170

使用兼容软件实时更新LUT,不需要另外配备单独的LUT管理硬件。整个流程你只需要一台电脑,一台相机,一台监视器。

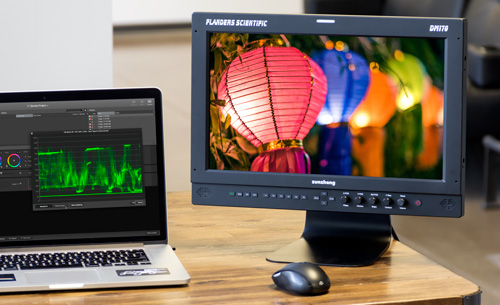

ScopeStream

全球先进的实时亮度跟矢量波形,直接通过你的监视器传输到你的电脑,而不需要其它独立的设备

尊正监视器DM170

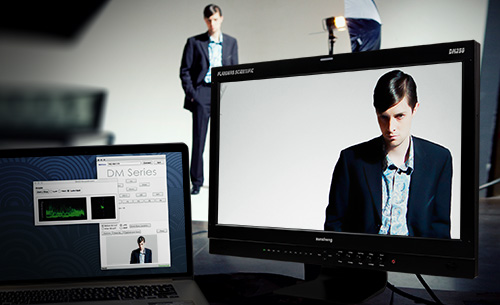

截取静帧

从当前输入信号截取并保存全分辨率参考静帧

尊正监视器DM170

尊正IP远程控制助手同时兼容Mac和PC。

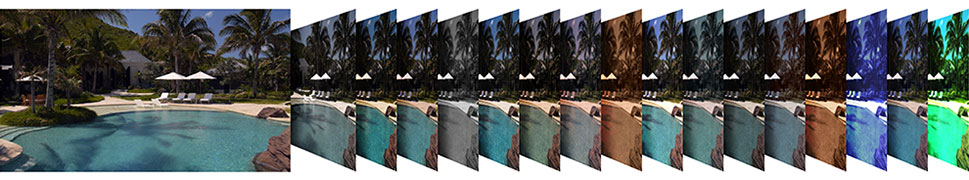

DIT LUT

用户最多可保存16 个1D/3D DIT LUT,并可使用监视器面板的上下键快捷地在不同的LUT之间切换。

尊正监视器DM170

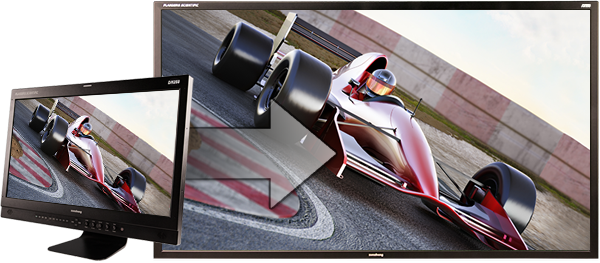

多屏输出

在下游设备镜像显示画面。在DM系列监视器和其它下游监视器上同时应用LUT。输出可与环出同时运行,可同时环出/输出更改前/后的不同画面。

尊正监视器DM170

零延迟快速模式

零延迟快速模式使DM系列监视器成为要求实时视频处理速度的拍摄现场、工作室和各类后期制作环境的理想选择。

该模式启用后,信号接收和屏幕显示之间的总延迟低于1场。

查看启用快速模式后的可用功能。

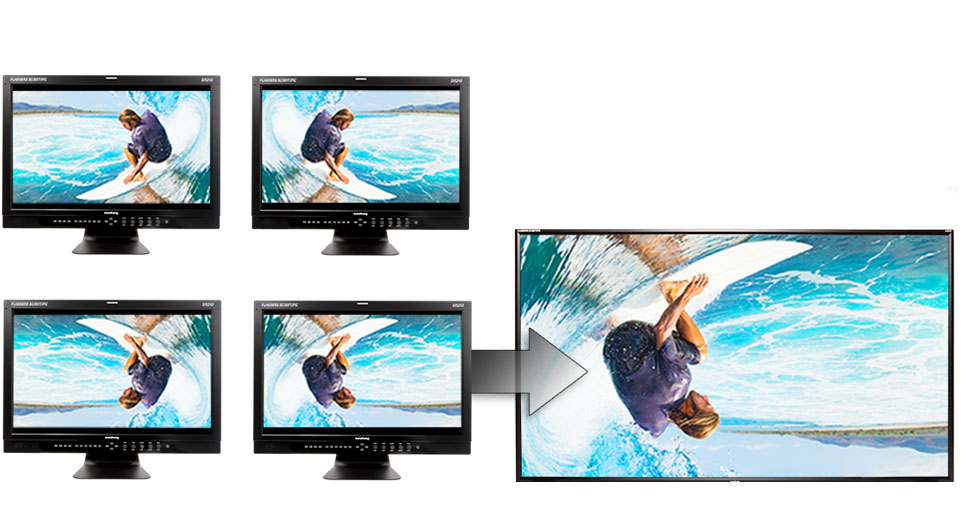

图像旋转

快速打开“垂直”、“水平”、“垂直&水平”的图像翻转,还能通过监视器的多屏输出功能将翻转的画面传输到下游设备。

尊正监视器DM170

信号交叉转换

尊正监视器DM170

可将DP、HDMI、DVI信号转换成SDI信号进行输出。


DM170
新功能 更强大

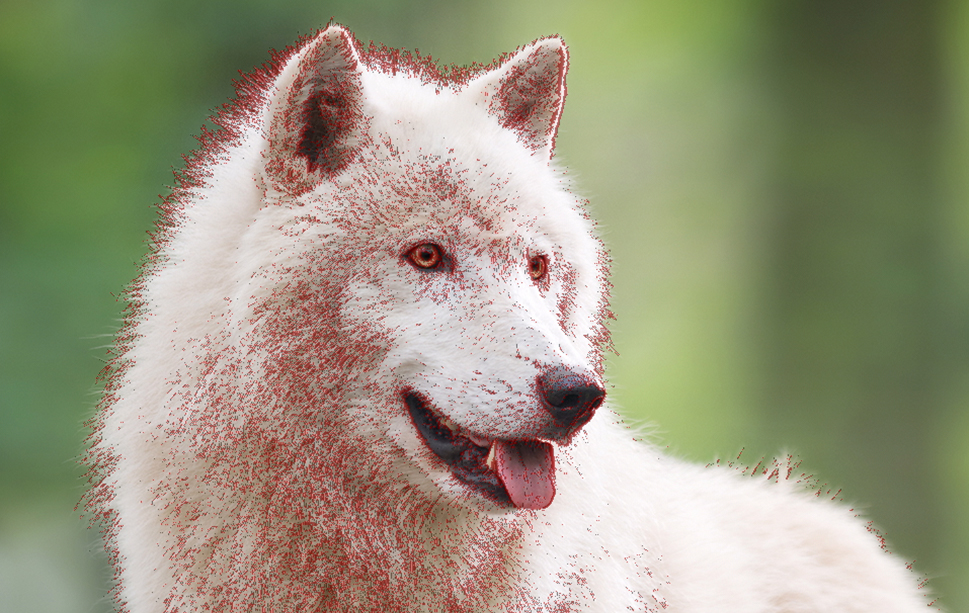

第三代辅助聚焦

该功能启用后,会以彩色图样突出显示聚焦区域。辅助聚焦功能的灵敏度可用H POS旋钮调节。辅助聚焦功能的厚度(透明度)可用V POS旋钮调节。辅助聚焦功能的图样色彩可用REF POS旋钮调节。有白色、黑色、红色、绿色、黄色、蓝色、洋红色和青色可选。

尊正监视器DM170

DM系列监视器的实时波形与矢量示波器

可更新每帧的实时波形和矢量示波器,可调整示波器位置、背景、大小和比例。适用于所有处理模式。

尊正监视器DM170

HDR波形图(PQ)
尊正监视器DM170

可选的刻度模式:IRE,电压,电平(10bit),HDR WFM
尊正监视器DM170

与标记或时间码同时使用
尊正监视器DM170

可调位置和可调大小
尊正监视器DM170

透明,半透明或纯色背景
尊正监视器DM170

使用旋钮可直接调整示波器设置

可以自定义的多颜色波形

实时波形有六个可调阈值,它们可分别被设置为黑色、红色、绿色、黄色、蓝色、品红、青色或白色,每一个刻度模式都可以单独设置。

尊正监视器DM170

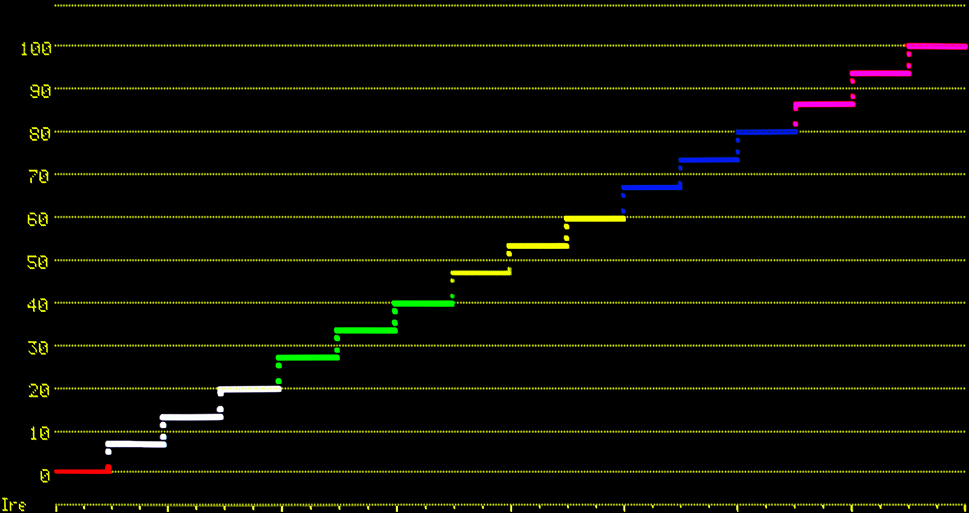

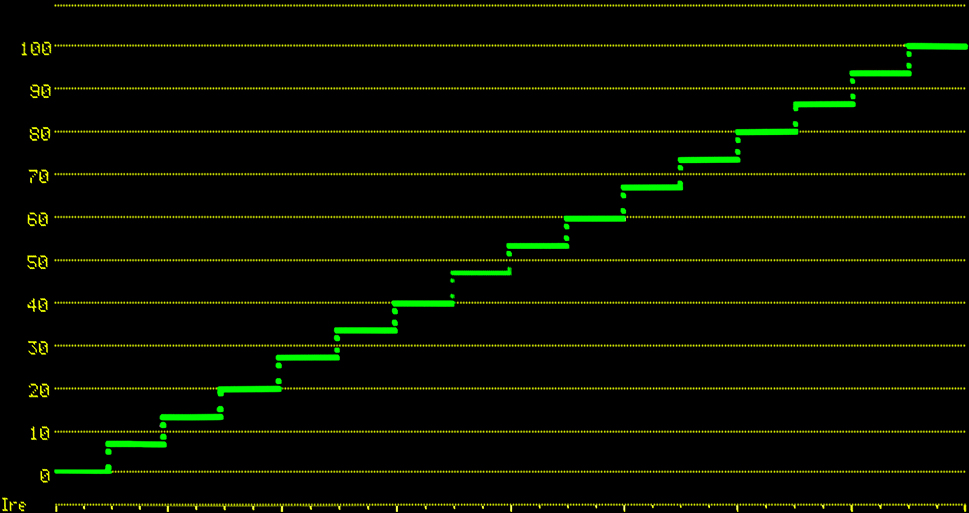

IRE模式标准

尊正监视器DM170

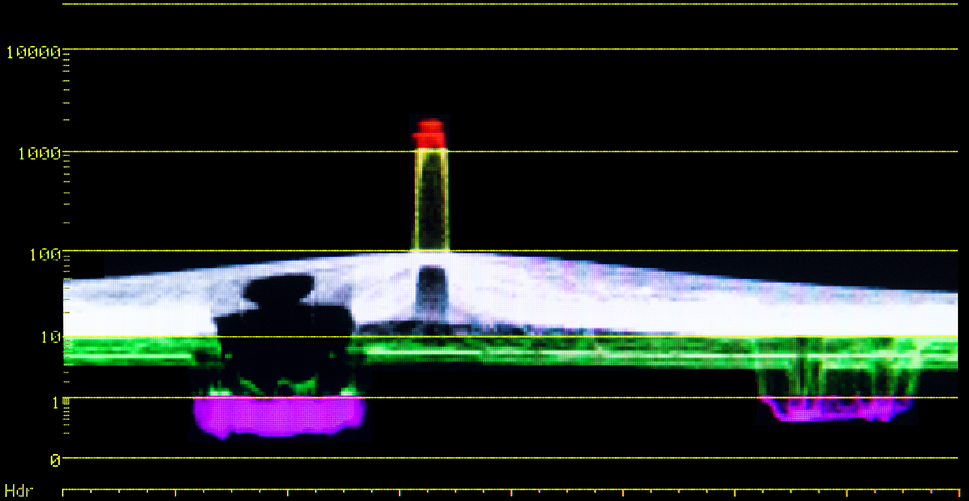

HDR模式自定义阈值

尊正监视器DM170

IRE模式自定义阈值

尊正监视器DM170

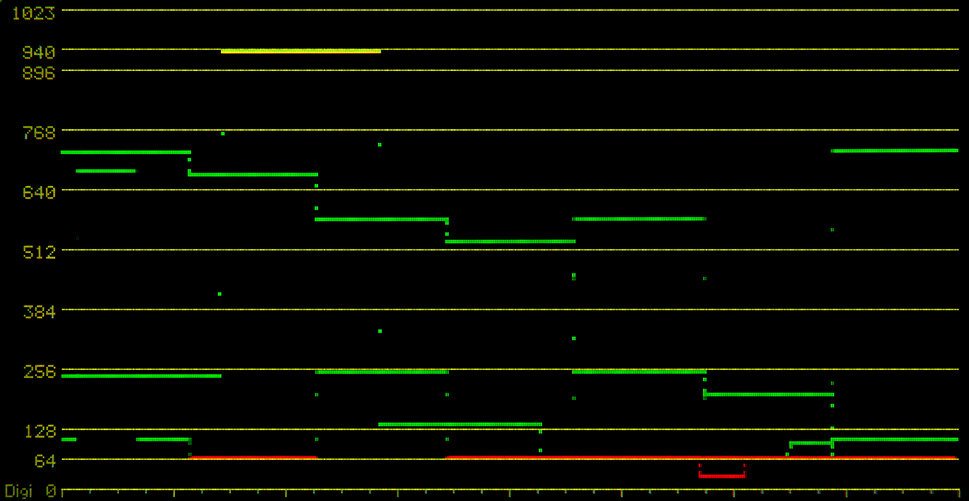

数字级别自定义阈值

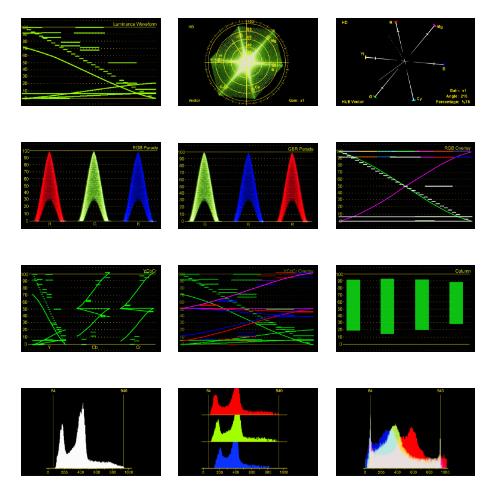

波形监视

可在屏幕上同时显示2个波形,波形可放置在屏幕的6个不同位置。显示2个波形时,可根据用户喜好选择波形叠加 方式:水平叠加或垂直叠加。兼容所有输入接口,甚至DVI接口。

尊正监视器DM170
尊正监视器DM170

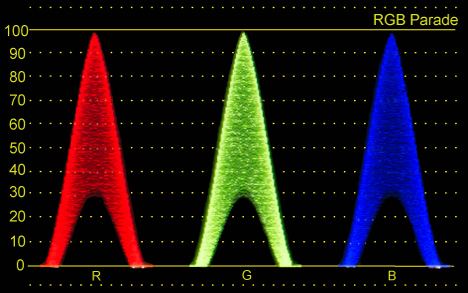

RGB 分量

显示分量波形,可调节分量强度。为了便于辨认,水平高于或低于100IRE的部分用白色显示。

音频表

监视器内置多种音频表工具,也可将任意单通道或立体声音频提取至监视器内部扬声器或音频输出。提取音频的延时时长与视频处理时间相等,以保证音频同步。

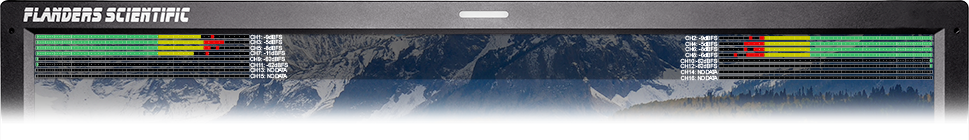

水平音频表

尊正监视器DM170

该功能将2/8/16通道的音频以音频组或立体声组的形式显示,并实时显示各通道的分贝值。该音频表的功能包括可调节的音频校准电平、允许的峰值电平和峰值保持时间,其响应速度可选择真峰值、PPM类型I、PPM类型II。若信号中无音频组嵌入,无法将其与静音音频通道进行区分,音频表将显示“无数据”。

尊正监视器DM170
尊正监视器DM170

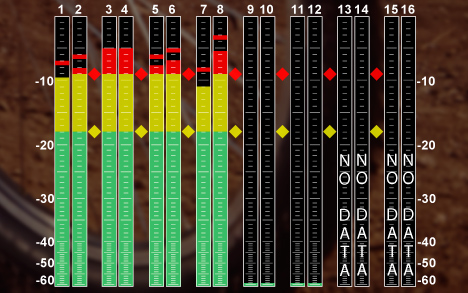

垂直音频表

16通道的音频表,可显示可调的音频校准电平、允许的音频峰值电平和峰值保持时间。其响应速度可选择真峰值、PPM类型I、PPM类型II。若信号中无音频组嵌入,无法将其与静音音频通道进行区分,音频表将显示“无数据”。

尊正监视器DM170

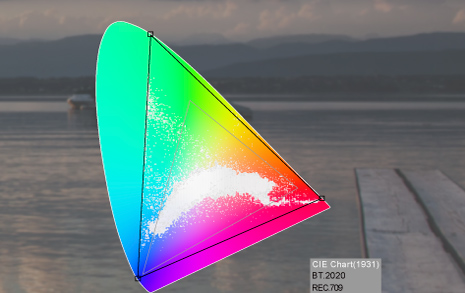

CIE范围

该功能可将完整帧信号数据映射至你选择的CIE1931 x,y或CIE1976 u’,v’图上。  信号显示的是当前色彩空间的信息,且可与可选择的第二色域进行比较。

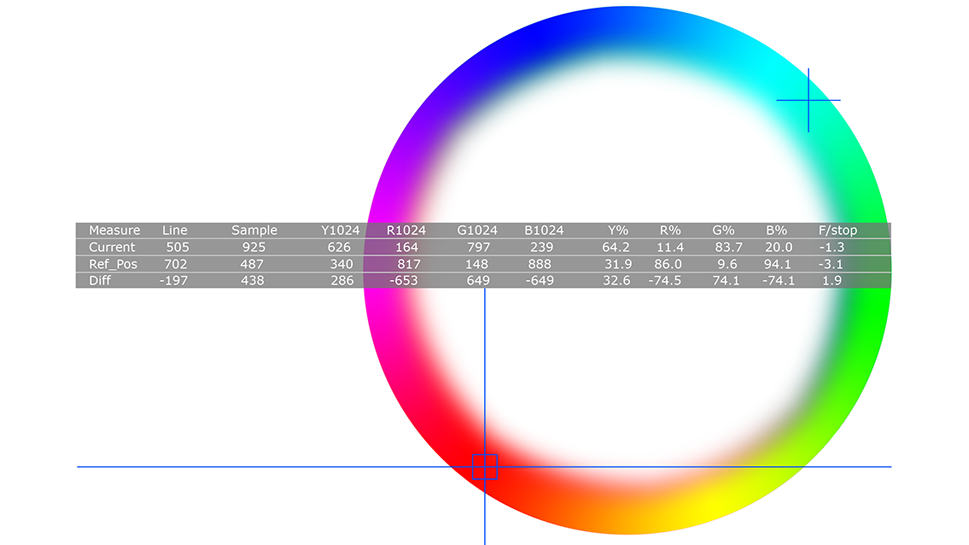

测光表(8bit和10bit)

测量输入视频中任意一点或者区域的色彩信息。

尊正监视器DM170

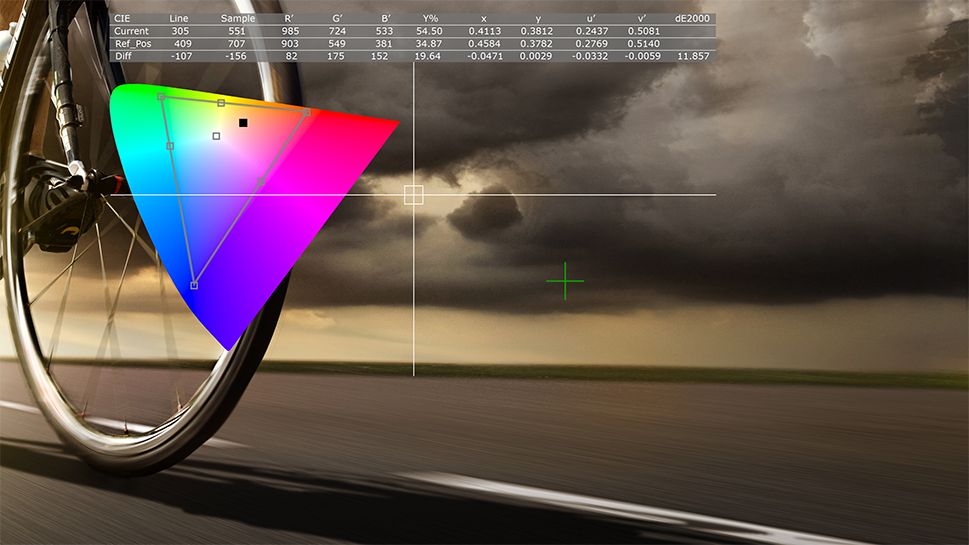

CIE测光表

在选取的CIE 1931 x,y或CIE 1976 u’,v图上,将输入信号任意点或取样区域可视化。信号显示的是当前操作色彩空间的信息,无论选择何种图表模式,R’,G’,B’,Y%, x,y,u’,v’值始终显示。  在标准测量模式下,可选择一个参考位置,并将其与其他任意位置比较。当前位置和参考位置的差异也将量化为dE2000值。

尊正监视器DM170

尊正监视器DM170

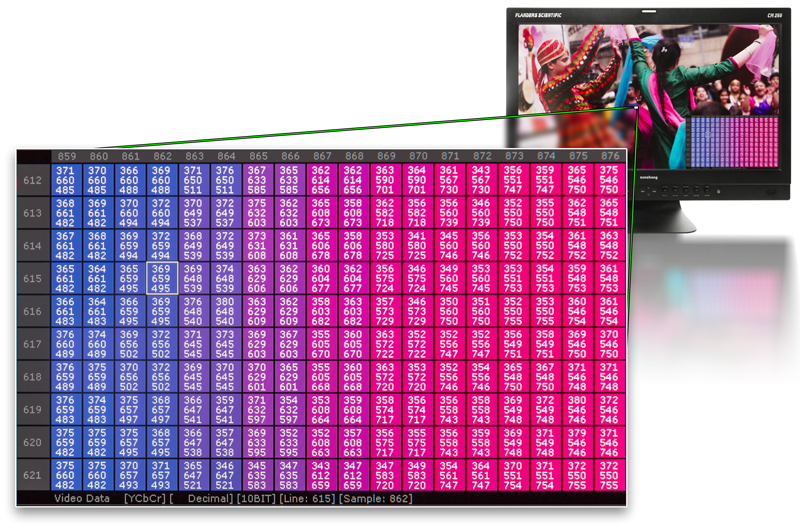

视频数据分析器

视频数据功能可在窗口中逐点显示光标选中区域的视频数据值。窗口以网格形式显示18×10 个像素点的RGB或者YCbCr 值,像素点的颜色由网格点的背景颜色显示,当前选中的点用白色的边框高亮显示,当前选中点的坐标在窗口的下面显示。

标记

包含从标准标记到安全标记,标记背景可以是半透明叠加或黑色叠加的方式显示。标记颜色可自定义。

如果这里没有您需要的标记,可将1920×1080 .bmp格式的图片文件发送至尊正,我们将在以后的固件更新中做相应的添加。

尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记
尊正监视器DM170标记

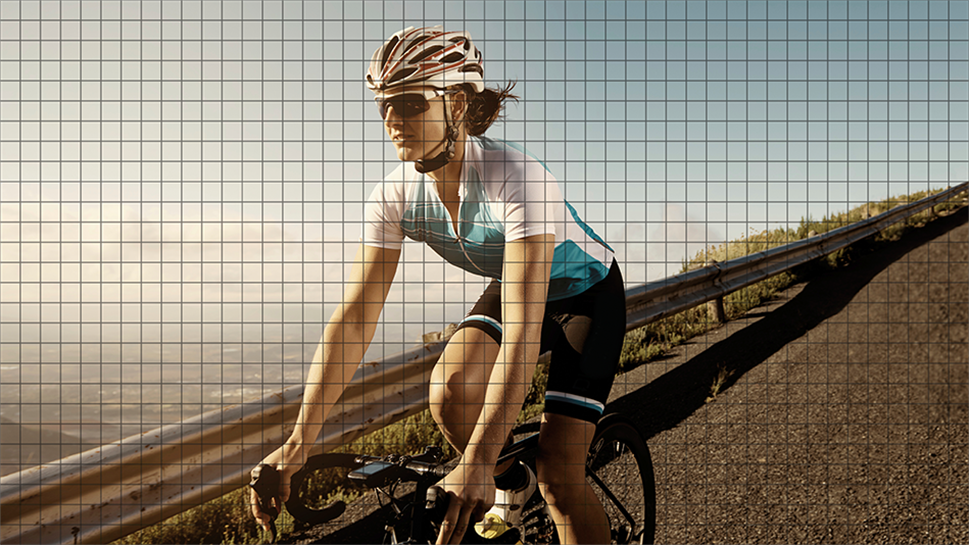

交叉影线

在屏幕显示很多等分的小方格,一般用于拍摄前期的构图。

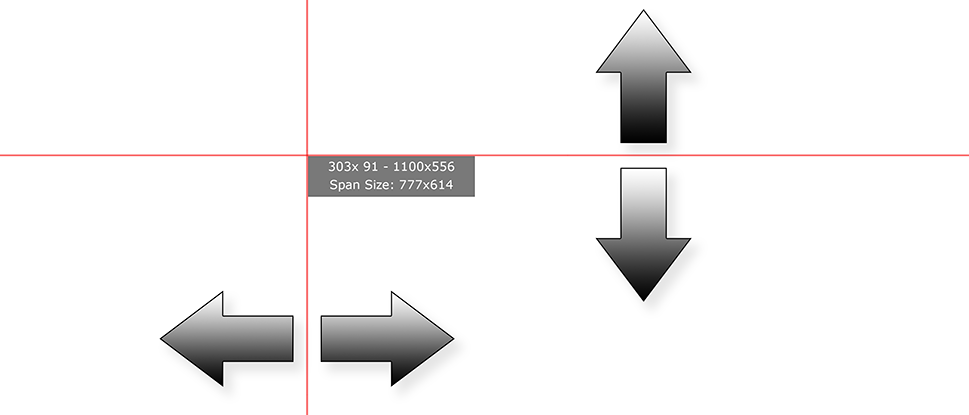

自定义标记

通过该功能可快速创建自定义矩形标记,在屏幕上生成4条可移动位置的标记线,可提示标记线位置和间距,以便参考。

尊正监视器DM170
尊正监视器DM170

画中画

尊正独有的画中画功能可两路信号同时监看,可以是不同的格式、分辨率、帧速率、甚至是不同的输入类型同时显示进行对比。

分屏显示

尊正监视器可实现水平分割和垂直分割显示,分割位置可调,两路信号需具备相同的分辨率和帧频。

尊正监视器DM170 Source 1
尊正监视器DM170 Source 2

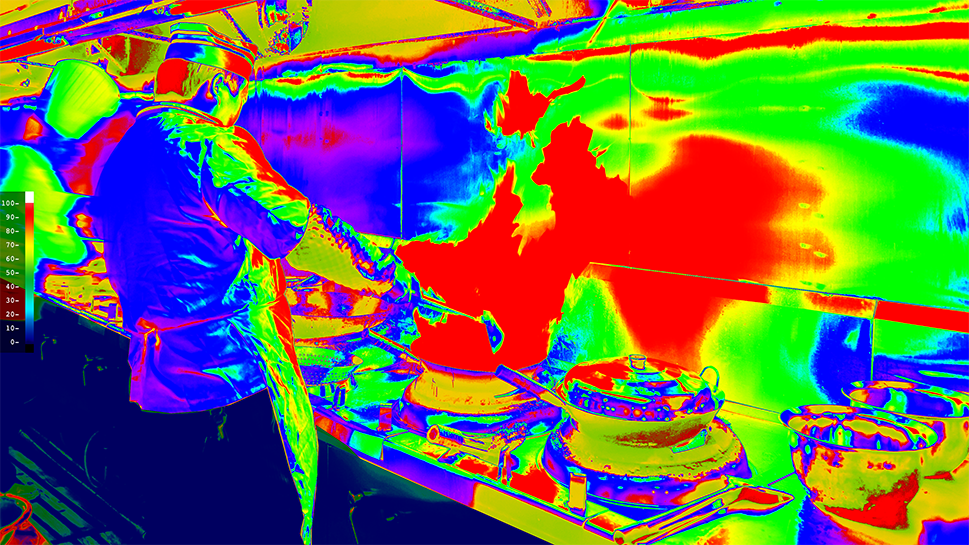

亮度着色

将画面中的亮度信息用不同颜色标示出来。设有4个调整点,可根据需要调整显示颜色。方便检查画面上亮度过高的地方。

尊正监视器DM170

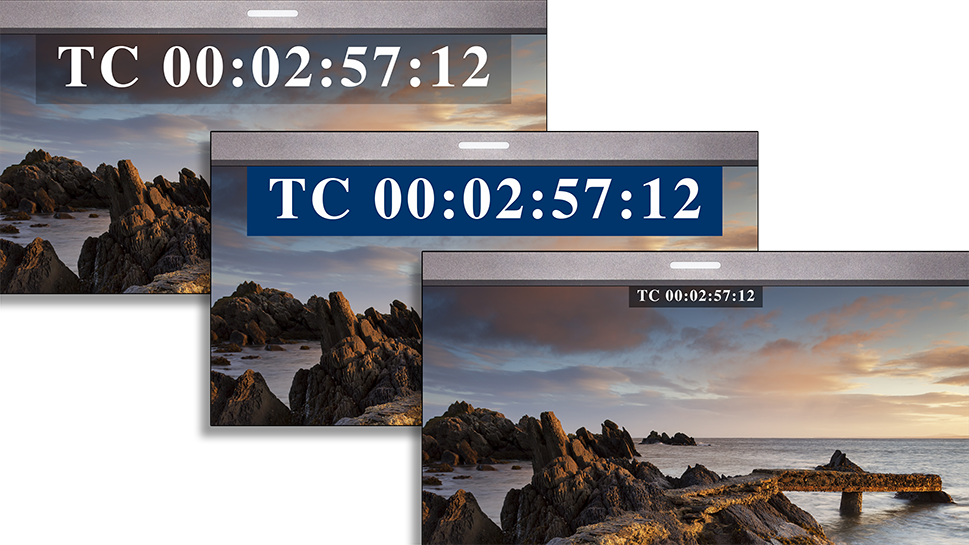

时码

显示SDI信号的VITC1、VITC2或LTC 时码,显示信息的大小和位置可调。

尊正监视器DM170

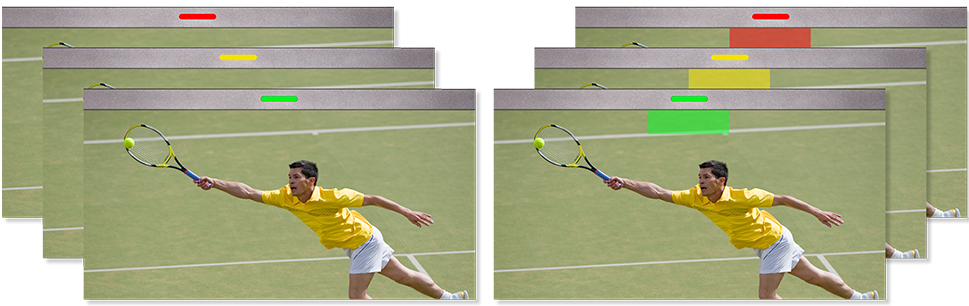

Tally指示灯及录制状态灯

具备Tally指示灯或在屏幕上显示从SDI辅助数据中获取的摄影机录制状态标识。毋需另加设备即可获知摄影机何时正在录制。

*并不与所有型号的摄影机兼容。摄影机必须输出可识别的SDI标识。AM420和AM550只配备屏幕指示灯。

尊正监视器DM170

放大模式

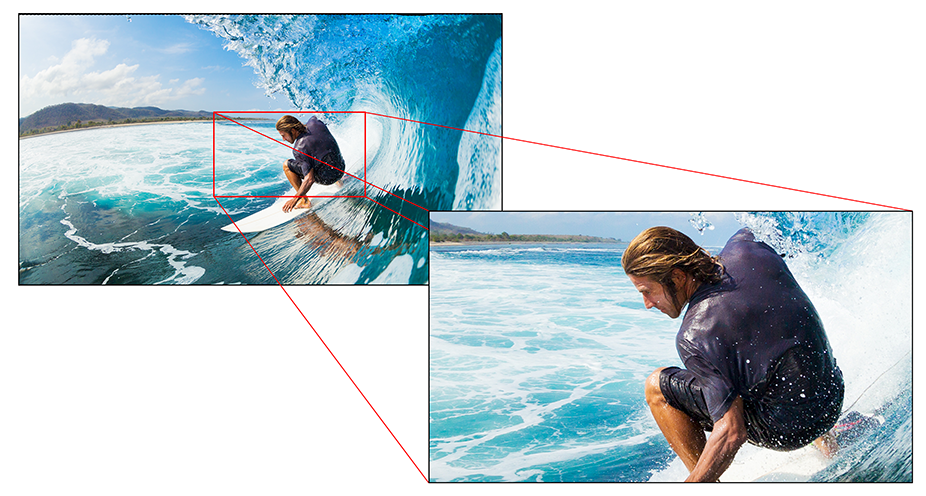

像素放大

针对高清信号。在图像任何位置都可进行高度可调节的无伪影缩放。

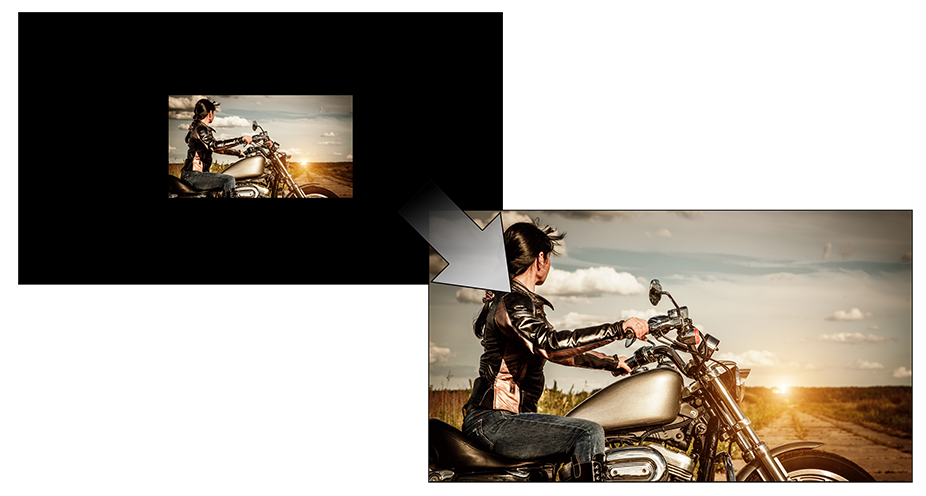

放大

针对加黑框后的标清内容。缩放功能不改变宽高比,因此16:9的标清图像将按比例等比缩放至全屏。

尊正监视器DM170
尊正监视器DM170

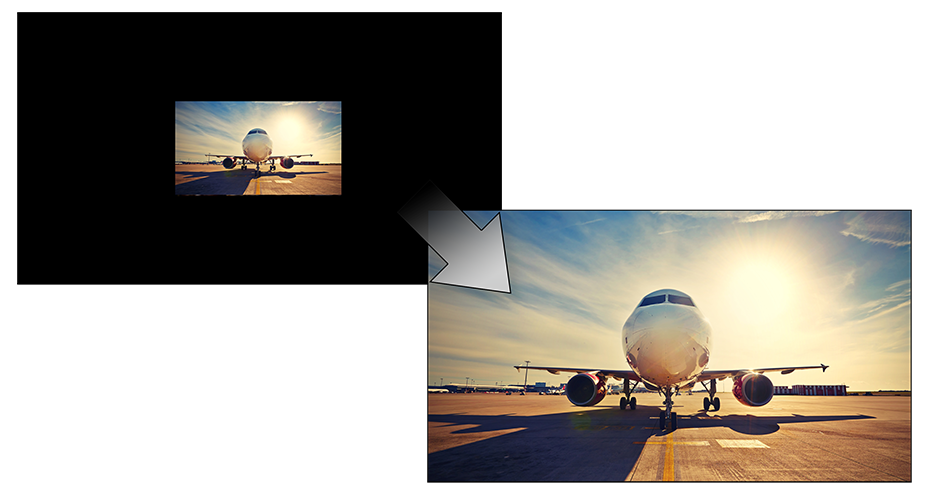

DSLR放大

配合数码单反使用。仅显示会被采集至视频的图像部分。标清及高清均适用。

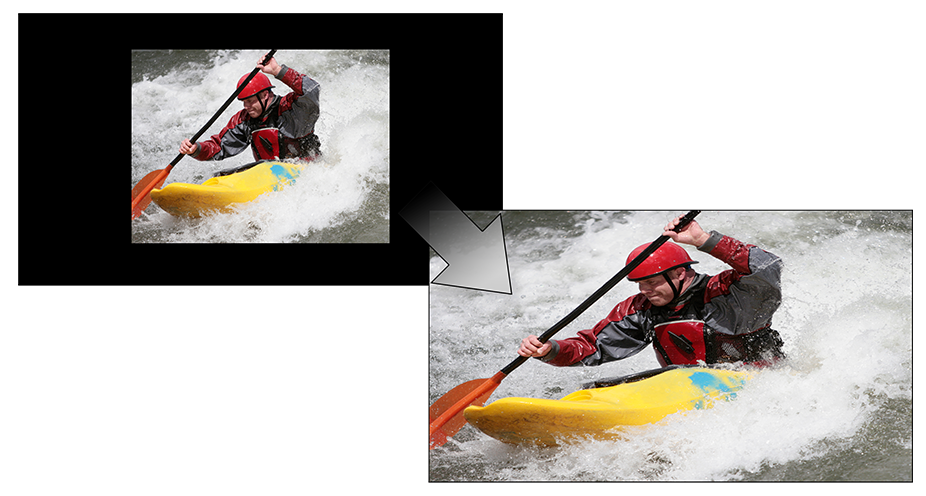

全屏

简单地将输入信号拉伸至全屏,与放大功能不同,全屏拉伸并不保持视频信号的原比例,但它保留了全部有效视频信号。尽管全屏模式潜在用途很多,但它主要是配合 16:10 或 16:9 宽高比的 1024×768 像素输出信号使用。

尊正监视器DM170
尊正监视器DM170

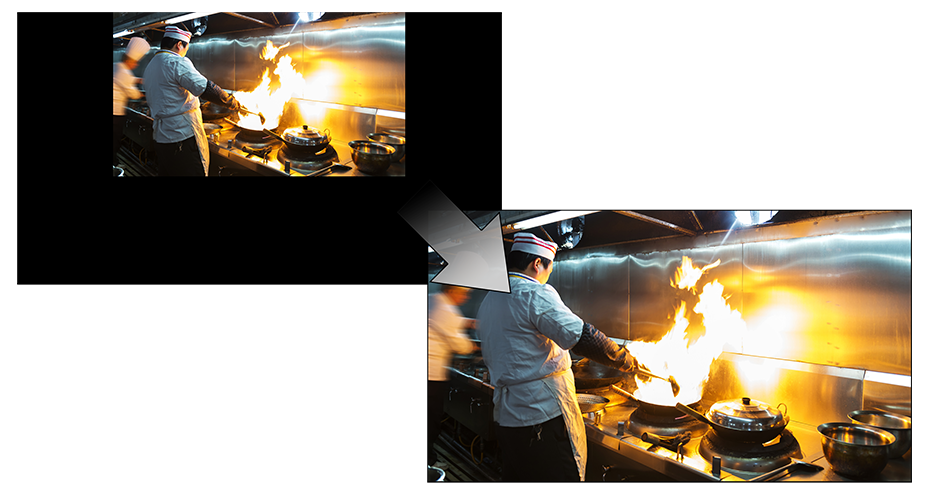

CX Scale

连接ARRI的CODEX相机的监视输出口时,只显示高清信号的有效图像部分,截去了周围黑色的部分。

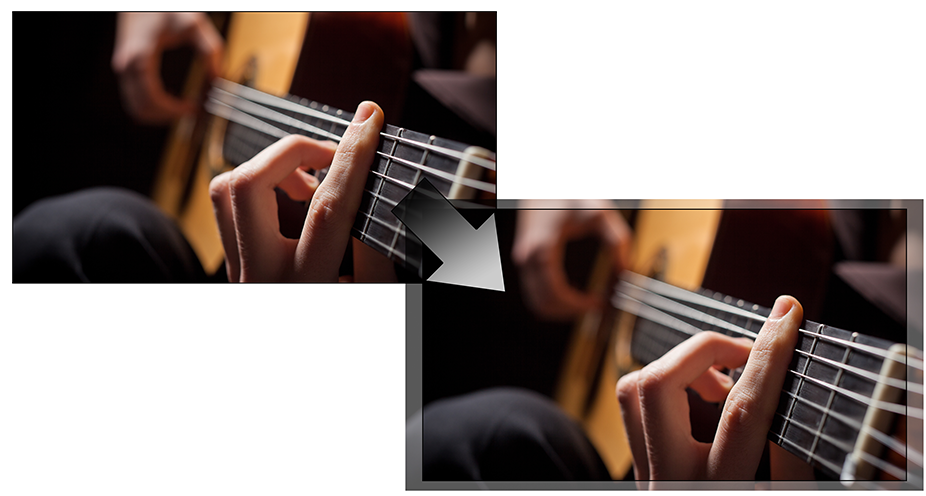

过扫描

显示原始信号90%的图像,关闭时显示原始图像。

尊正监视器DM170
尊正监视器DM170

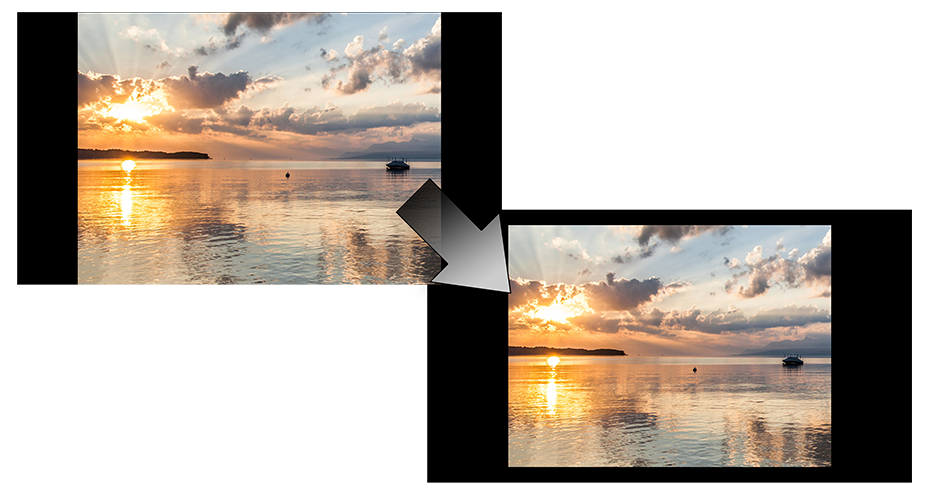

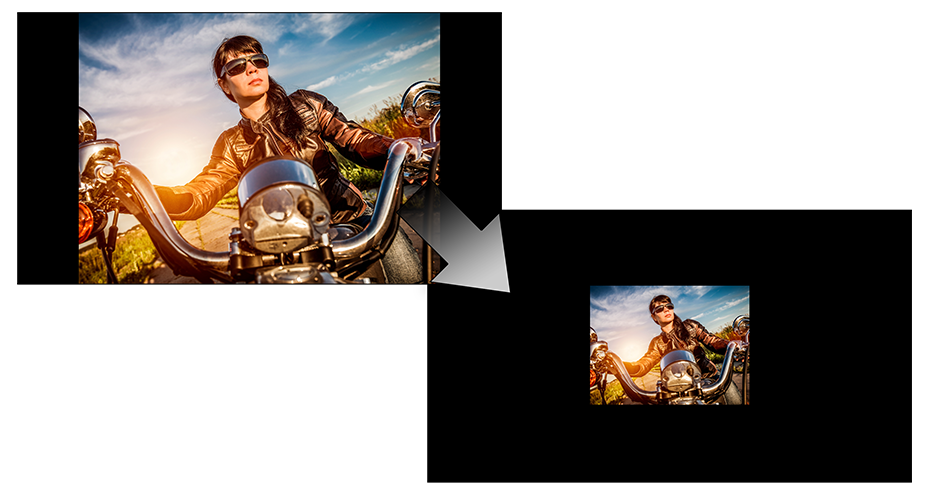

像素到像素

视频画面的主像素对应显示:当分辨率不同于面板的原始分辨率时,允许源的1:1和2:1像素到像素。此功能还能够缩放2K信号以适合或以1:1显示,并且能够从左向右移动,因此2K图像的任何部分都可以1:1显示。

1:1像素到像素(SD)
2:1像素到像素(SD)
尊正监视器DM170
尊正监视器DM170

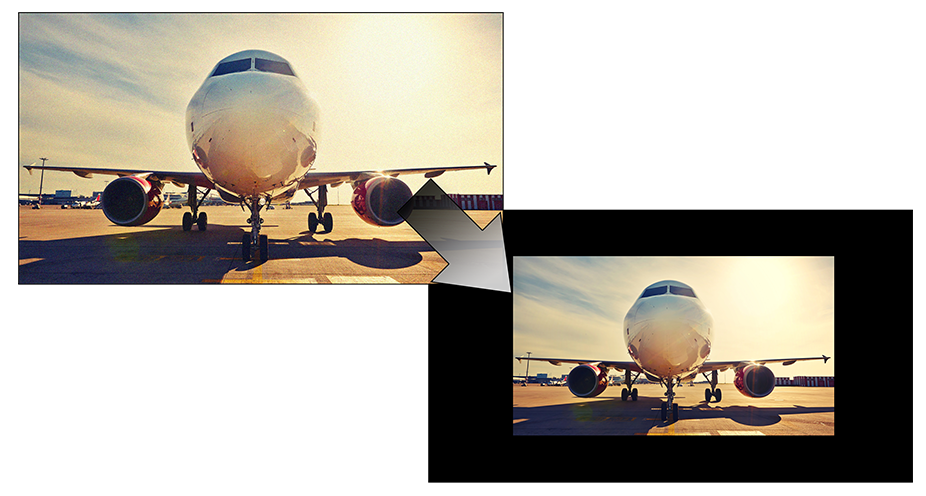

1:1像素到像素(720p)

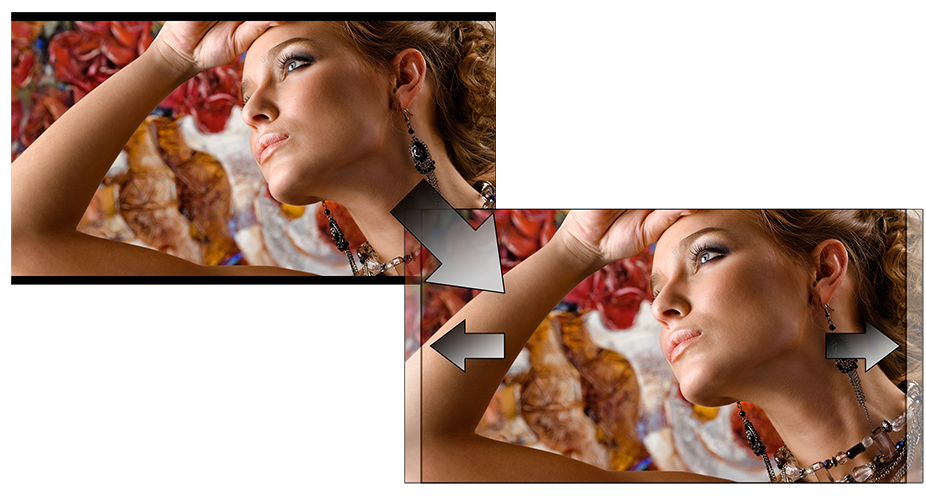

像素到像素(2K)
尊正监视器DM170
尊正监视器DM170

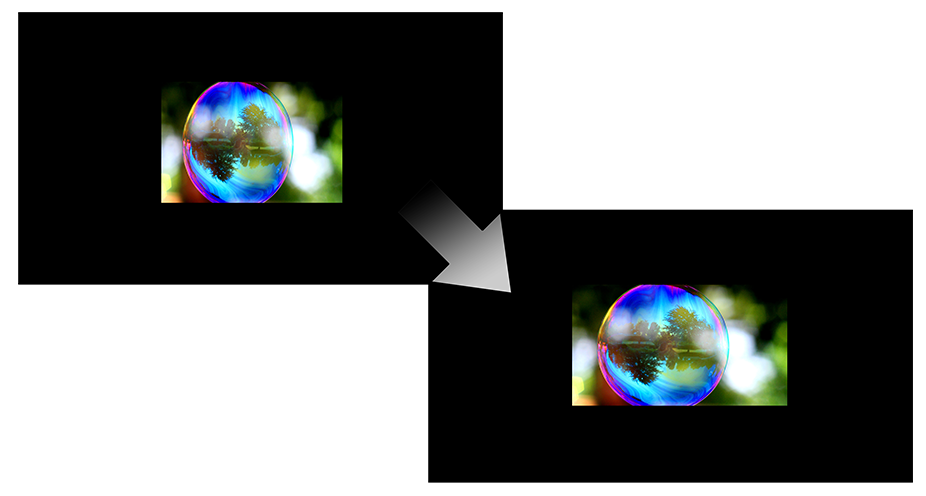

标清比例& PAL SD FHA

可在标清信号源的4:3 比例显示和16:9宽屏显示间切换。可与1:1像素到像素功能结合使用,以适当比例显示PAL SD FHA 信号。

尊正监视器DM170

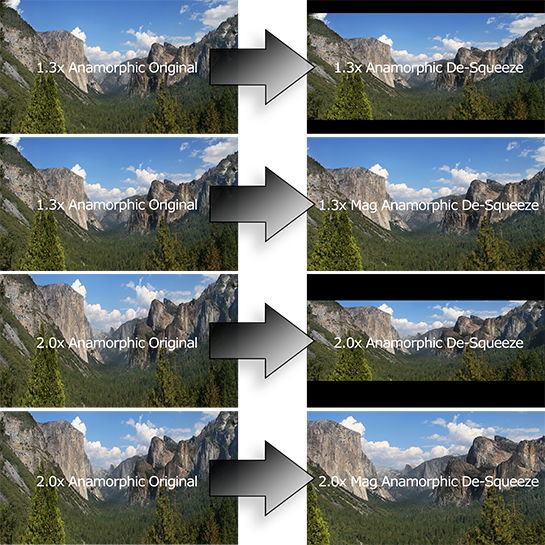

Anamorphic De-Squeeze

1.3x, 1.3x mag, 2.0x, and 2.0x mag 高清信号变形模式。

尊正监视器DM170

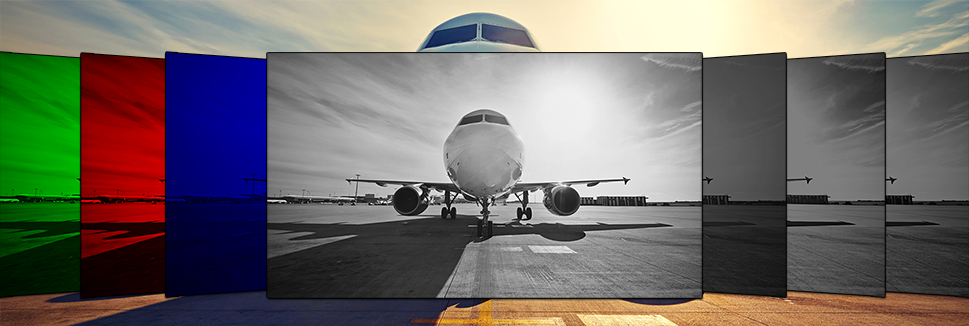

Blue Only, Red Only, Green Only, and Monochrome

尊正监视器DM170

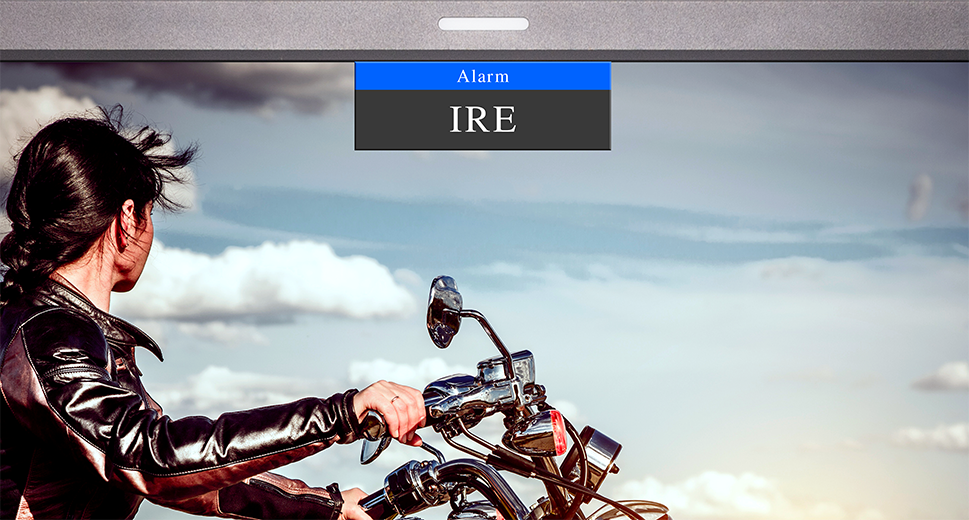

屏幕报警

允许在满足实际报警条件的情况下,才会出现报警窗口,进行不显眼的信号监控。可用的报警包括可调节的IRE阈值超标、RGB法定电平超标、屏幕上长时间的视频黑屏或蓝屏、可调节的音频报警触发时间以及相位异常报警。

尊正监视器DM170

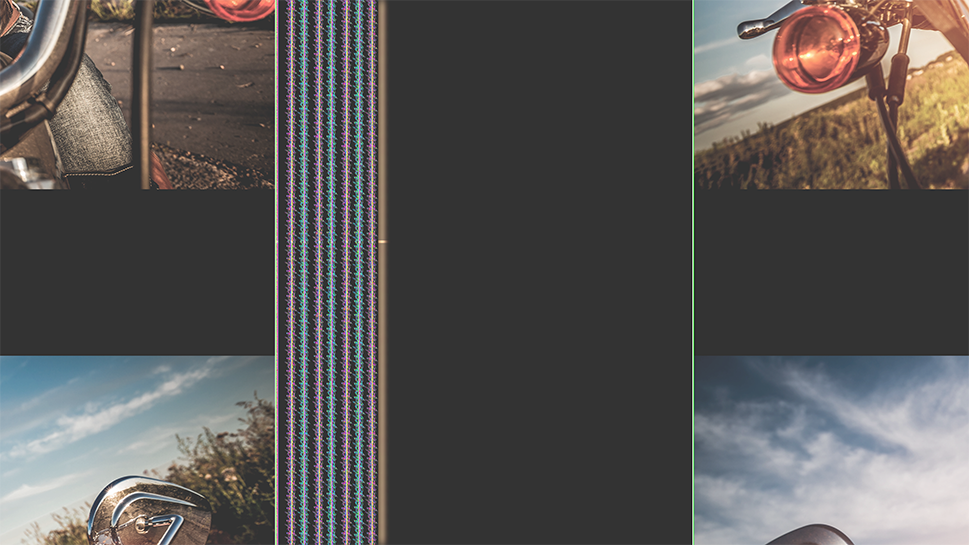

行场延时(H/V delay)

显示输入信号的水平与垂直的消隐部分的数据。

尊正监视器DM170

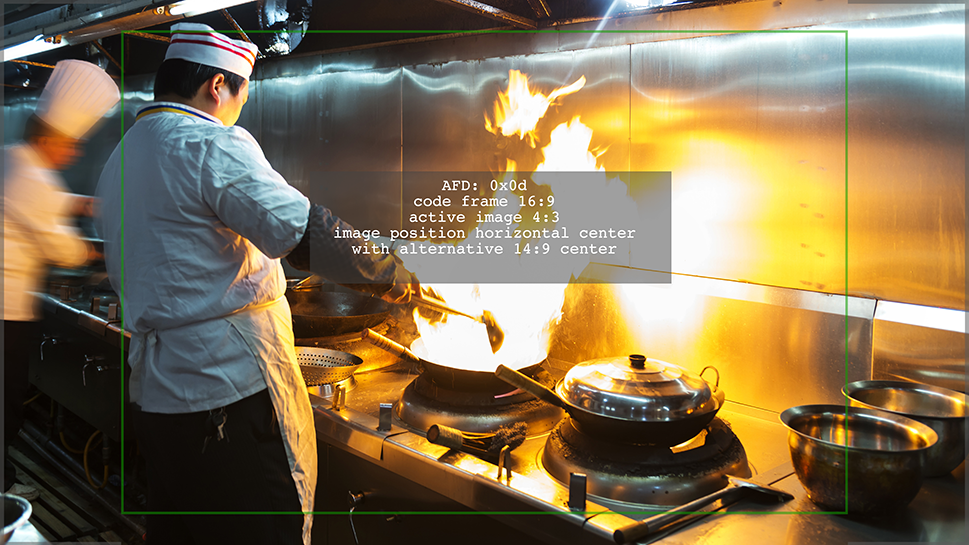

AFD(有效格式信息解读)

自动识别并显示SDI视频中的描述信息,并标记出编码帧和活动图像的有效区域。

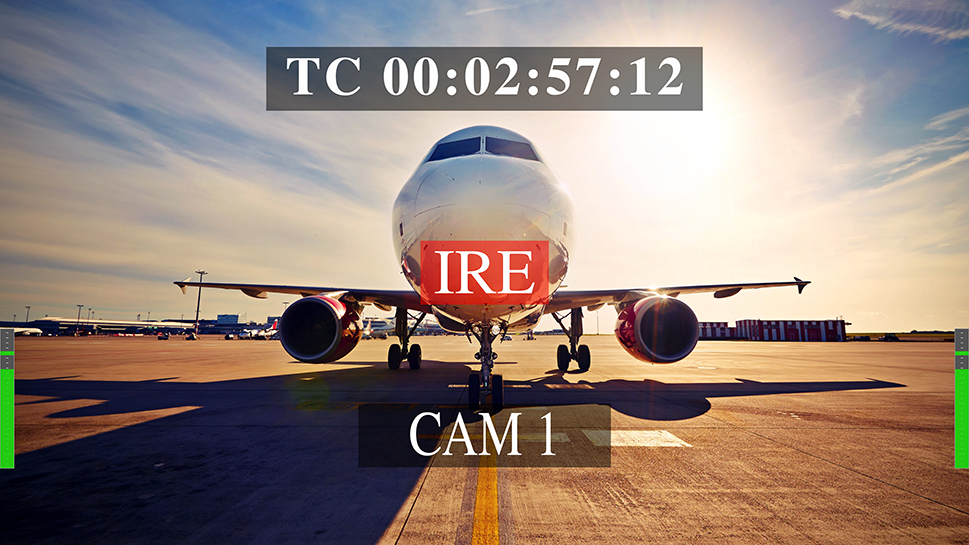

安全播出

适用于控制室和质控站的监视模式,可同时显示时码、源名信息、2个音频通道的音频表和报警信息。

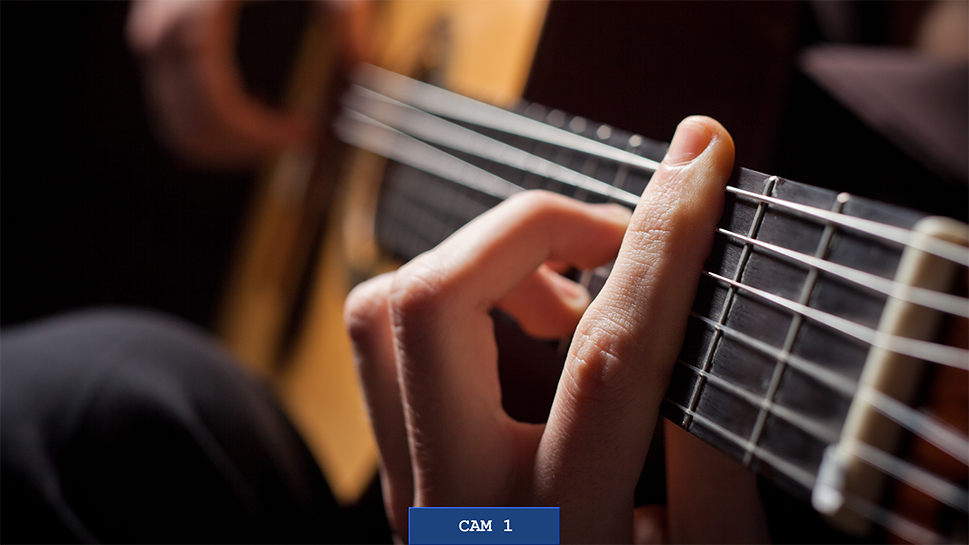

UMD/OMD显示

手动或远程控制屏幕上显示的源名信息。

尊正监视器DM170
尊正监视器DM170

尊正监视器DM170

LOG模式

Log,S-Log,S-Log2,S-Log3和BMD-Log监看模式,开启后恢复画面的正常gamma及色彩特性并提升显示画面的动态范围。

尊正监视器DM170 Log Monitoring Mode
尊正监视器DM170 Original

HDR预览

下列监看模式虽然不是专门为HDR母版制作设计,但它们是在制作环境和质量控制应用中方便地预览HDR的超值选择。
· HLG (Hybrid Log Gamma)
· 在300nit左右裁切的ST2084
· ST2084 with a soft roll。该设置允许操作人员直观地区分PQ信号中存在的所有代码值。

尊正监视器DM170 HDR Preview
尊正监视器DM170 SDR

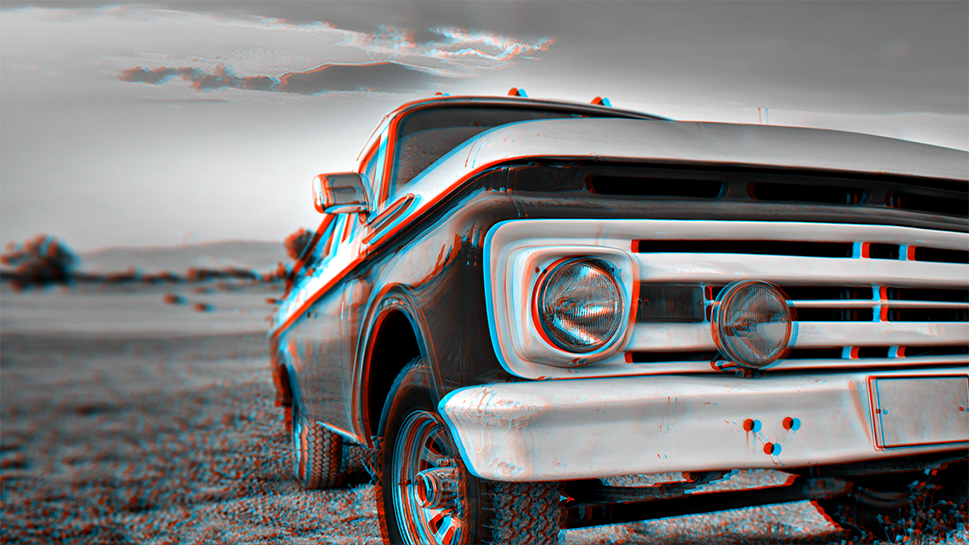

3D Disparity

标记出SDI1 和 SDI2两路输入信号的差异,两路信号的帧频、分辨率必须相同,必须同步锁相。

尊正监视器DM170

静帧

随时捕捉并显示当前播放画面的一帧,再次按下即可恢复播放。

LED灯

允许用户关闭按键的LED灯,以便在黑暗环境中获得最佳观看效果。

亮度时间

可选亮屏时间,当指定的时间内没有信号时,监视器将进入低功耗待机模式。

控制

IP Remote Utility用于远程切换输入功能,使用Mac或PC的键盘,鼠标或控制面板浏览尊正监视器上的菜单。也适用于iOS设备。


尊正监视器DM170
