工作流程

搭建环境：

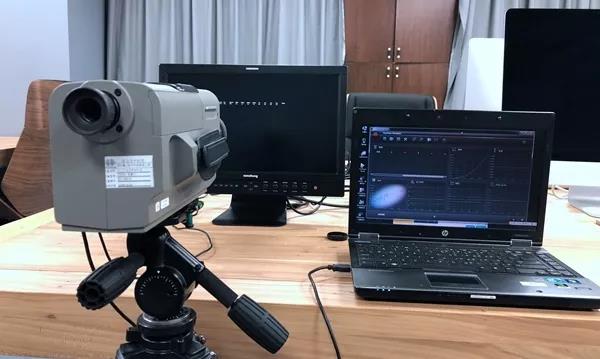

所需软硬件条件：

尊正监视器（可替换），柯尼卡美能达的色度计CS200（可以替换成Navigator支持的仪器），PC，尊正TruecolorNavigator色彩管理软件（可替换），USB连接线等线材。

l 预热监视器

l 连接PC到监视器的HDMI转DVI-D信号线

l 连接CS200到PC的USB数据线

l 预热仪器

l 打开尊正监视器的测光表功能，把CS200的测试点定位在屏幕中心（定位后，关闭测光表。测光表还可以辅助判断测试信号的黑位准和白位准，以免产生误差）

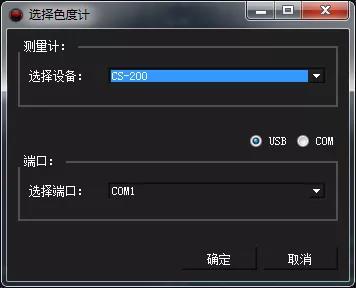

l 然后打开TruecolorNavigator连接CS200

开始测量：

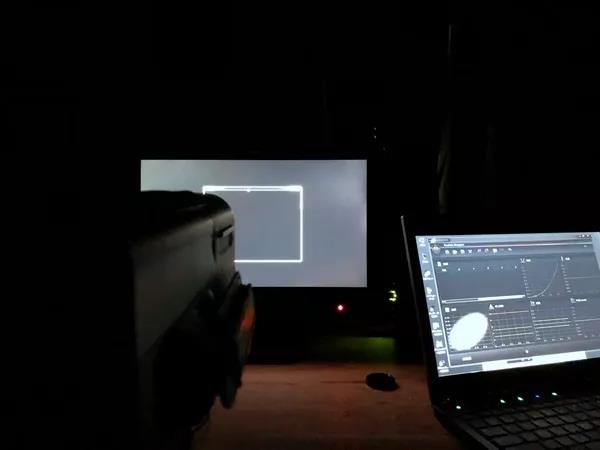

l 点击软件左下角的灰阶测试图标打开测量窗口，拖动到被测试监视器中心位置

l 关闭环境灯光

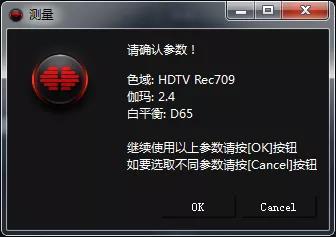

l 点击软件右下角的测量按钮选择目标标准为REC709，软件设置中的色彩空间等指标设置要和被测试监视器匹配，如果目标标准是REC709，那么监视器色彩空间也要选择REC709和Gamma2.4，色温6500等

l 点击开始测量，并保存结果，用来对比手动调整白平衡后的测试指标。

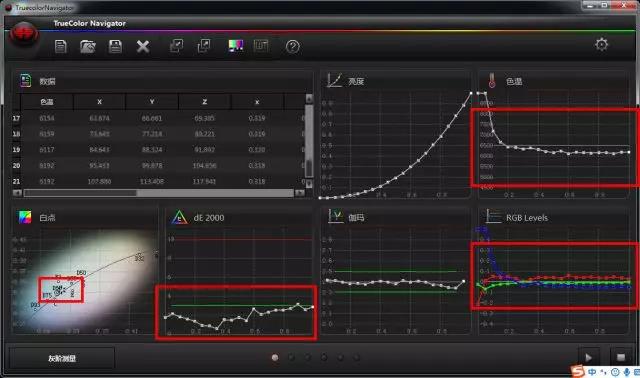

l 测试图中红色标记的白点、灰阶的DE2000、色温和RGBLevels等指标，虽然都基本还在REC709绿色参考线指标下面或附近，但是还是有一定的偏离，指标解读见（https://gaiamount.com/learntext/1229?chapterId=386&hid=1134）。

开始校正：

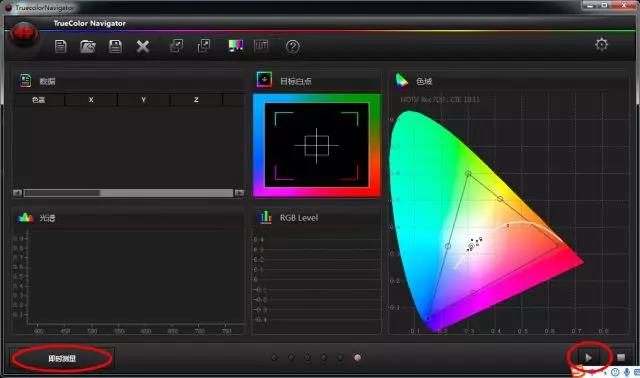

l 切换TruecolorNavigator到即时测量窗口，点击开始测量

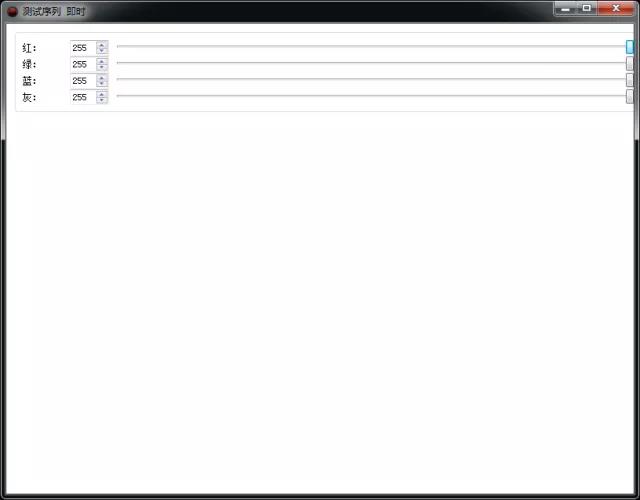

l 会出现一个调色板界面，确认CS200对准调色板，调色板上的数值首先调整为255.255.255.255的白色（100IRE），准备调整监视器GAIN：

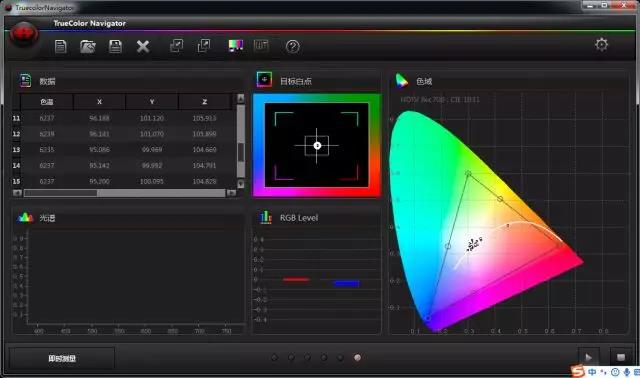

l 点击开始测量，会出现即时测量数据：

l 首先我们要修正监视器的亮度，图中Y值代表测试的100IRE的信号亮度，要修正到100cd/m2

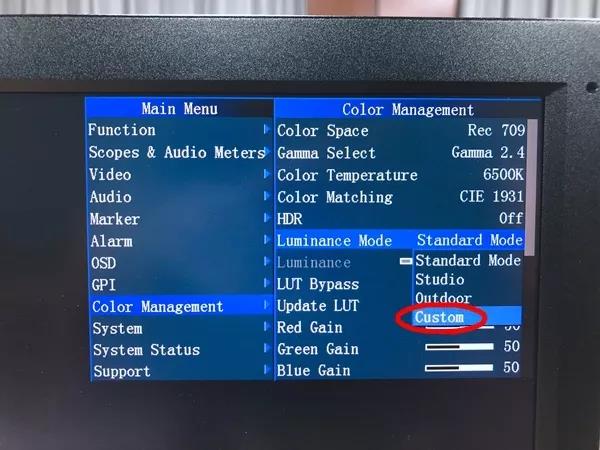

l 尊正监视器可以打开色彩管理-亮度模式-自定义模式，调整背光，改变亮度。每改动一个单位，就对应大约1cd/m2，当测试值在100cd/m2左右，Y值就调整完毕了。（测量相关色温时全屏亮度也应该保持固定，一般固定在100cd/m2，以剔除亮度偏差对色度误差的影响，保证测量结果的可比性）。

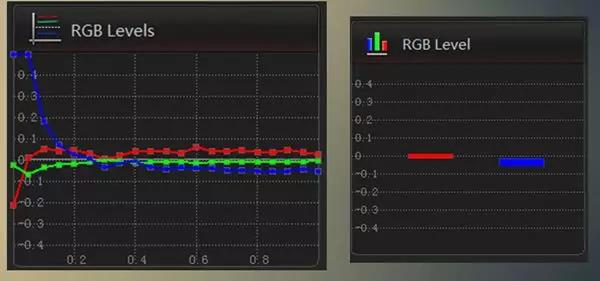

l 下一步，根据100IRE的RGB Levels的测试结果，修正RGB配比，RGB在100%混合时，白点应该是D65，现在可以看到蓝色值偏低，红色值微高

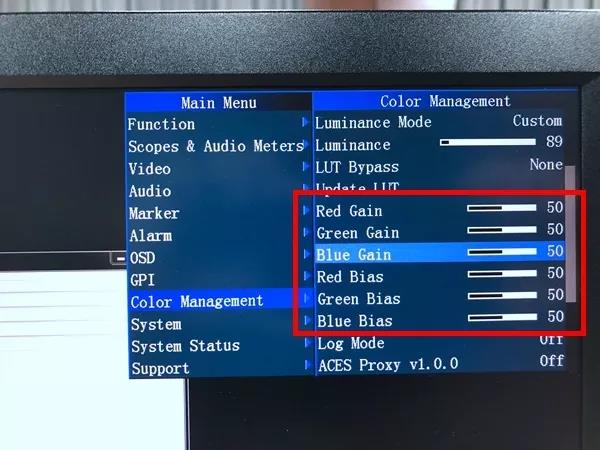

l 在监视器菜单-色彩管理中找到下面选项：

l 首先降低蓝色Gain数值，调低Blue Gain，这期间仪器应保持连续测量，当100IRE的RGBLevels值中蓝色消失或接近中间0点时，进行下一步：

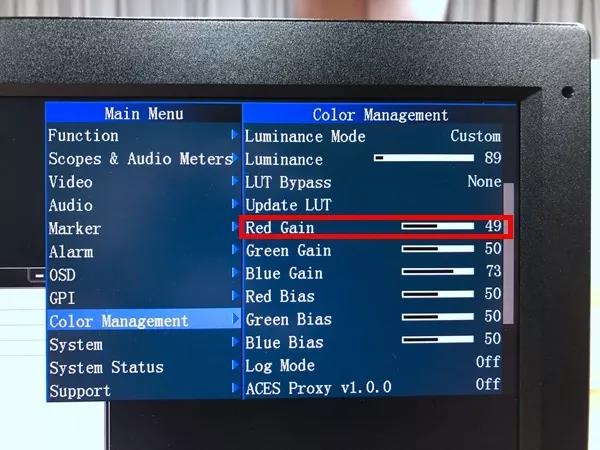

l 这时，白色的RGB配比已经被修正了一部分，继续修正红色，红色微高，减低Red Gain 到49，这时红色接近0点

l 至此白色位准Gain基本调节完毕，如果连续测试有波动，需要等待监视器稳定工作，然后重复上述步骤。

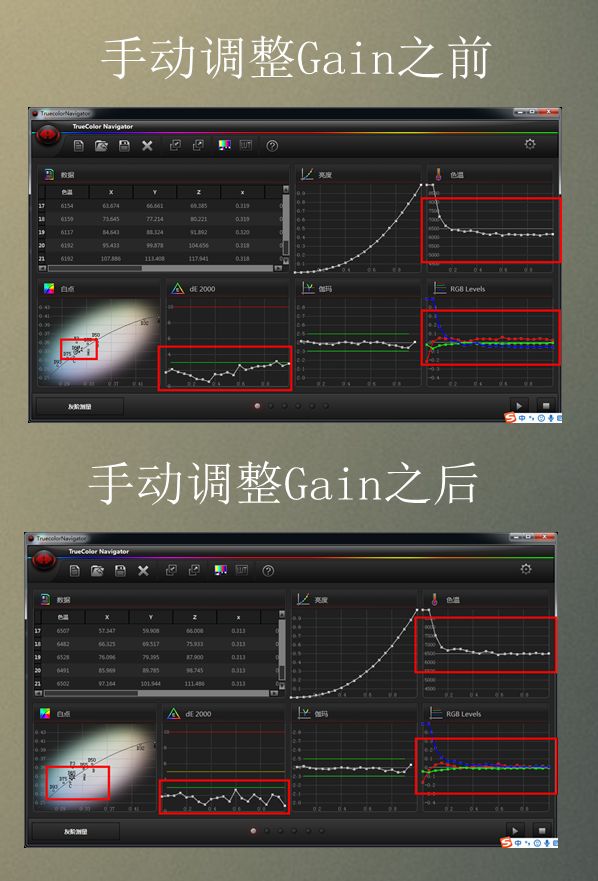

l 下面可以进行一次灰阶测量，来验证结果：

l 大部分指标已经接近标准值，在暗部还有部分颜色配比误差

l 下面继续修正Bias

l 返回即时测量页面

l 点击开始测量

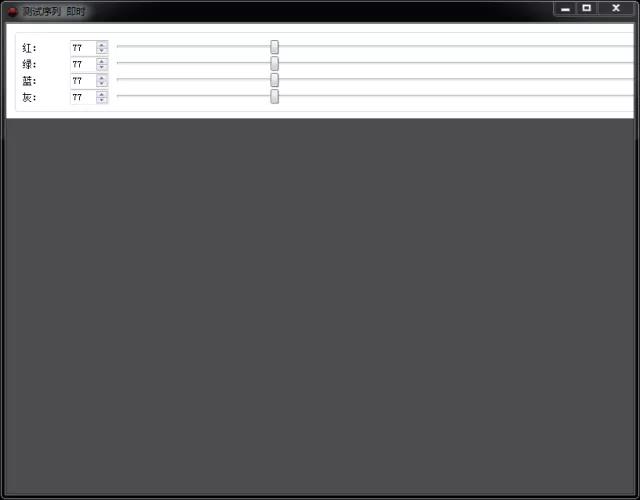

l 在出现的调色板中调整白色为30-40IRE，换算为数字灰阶范围大约为77-102，应该在这个范围内调整Bais：

l 30IRE下测量结果为

l 可以看到，暗部配比蓝色偏高，红色偏低

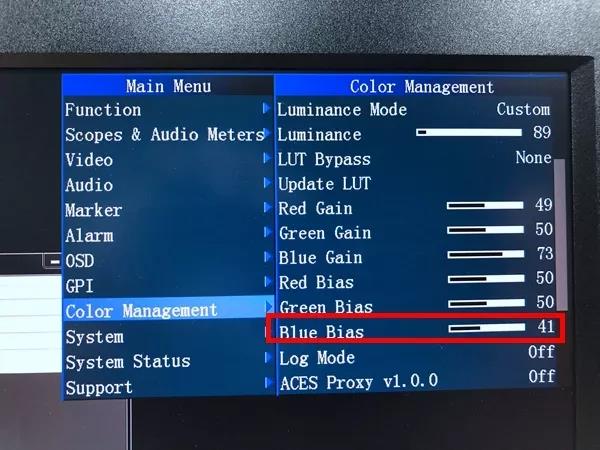

l 进入监视器-色彩管理菜单，调低蓝色Blue Bias到41

l 然后继续测试

l 蓝色偏离消失

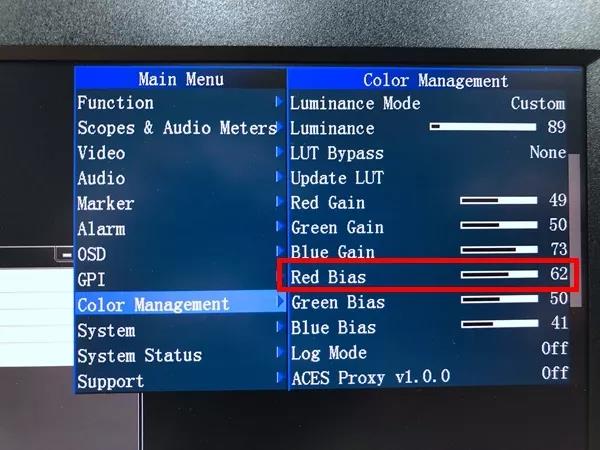

l 然后微调Red Bias 到62

l 红色接近0点，此时Bias调整基本完成

l 但是这种调整RGB三色可能是互相影响的，Gain和Bias也可能互相影响

l 这时就需要反复重复上述过程进行调整

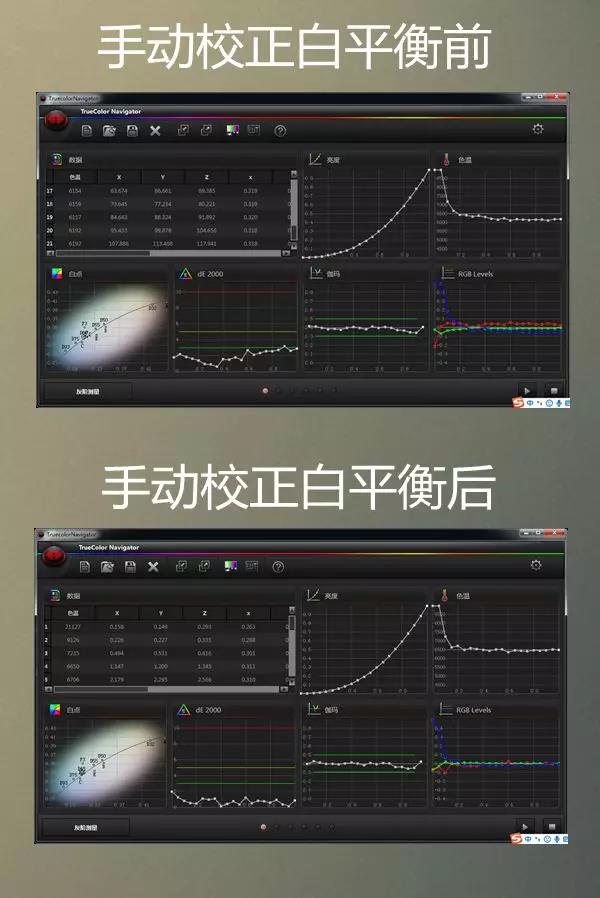

l 最后再进行一次整体灰阶测试：

注意：手动校正整体测试效果不错。Gain和Bias的手动调整方法只适用于微量修正，大幅偏离或原始状态校正一般不适用此方法。由于精度的问题，建议监视器在时间允许的情况下要做全面的专业色彩校正。监视器自动校正和基于LUT的色彩管理软件校正的综合效果，好于手动微量单独修正白平衡的结果。
