使用Scratch作为测试序列配合CalMAN Studio和CR-100测量DM170

软件需求：

CalMAN Studio

Assimilate Scratch（win&mac）

硬件需求：

CR-100

Windows7或更高版本的PC（64位）

AJA T-Tap（Blackmagic, Bluefish444, AJA均可）

SDI线

路由器

准备工作

将装有CalMAN Studio和Scratch的电脑分别接入路由器

测量环境：暗室

监视器开机将其恢复出厂设置后预热半小时以上（LED背光LCD面板机型）

在Scratch的电脑上安装CalMAN Studio校正使用的测试序列插件

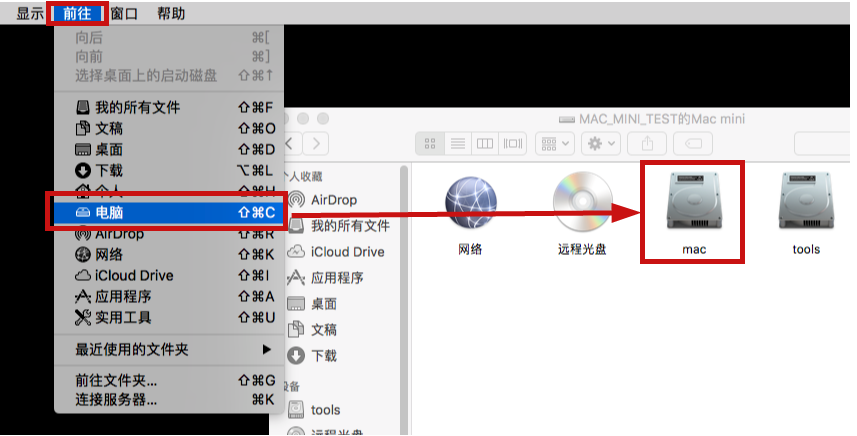

将对应平台的插件包解压（这里以MacOS为例）将CalMANpatOSX.spa和CalMANpatOSX.tif 复制到mac的这个目录 ：

Mac/Library/Application Support/Assimilator/Plugins

然后将CustomCommands.xml文件复制到Mac的这个目录：

Mac/Library/Application Support/Assimilator/Settings

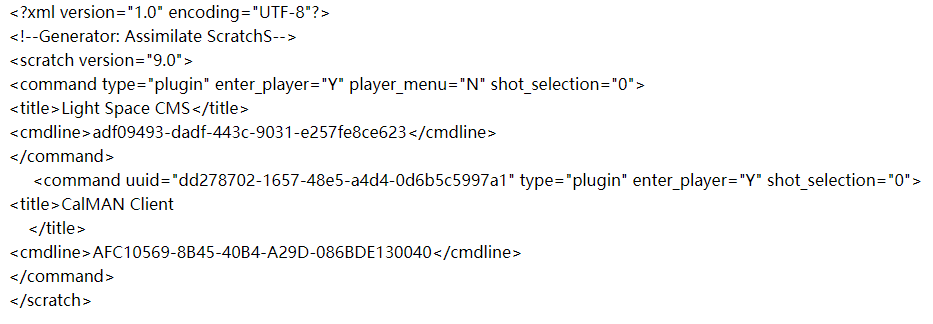

小技巧：如果想同时添加LightSpace CMS和CalMAN Studio的测试序列插件功能，将对应的Spa和Tif文件复制进指定目录外，只需将其中一个CustomCommands.xml文件使用文本编辑器打开，添加另外一个软件所需的配置代码，然后复制到指定目录即可。

如下所示：

以上步骤完成后我们开始整个操作流程。

开始操作

打开CalMAN Studio，将CR-100连接至电脑。

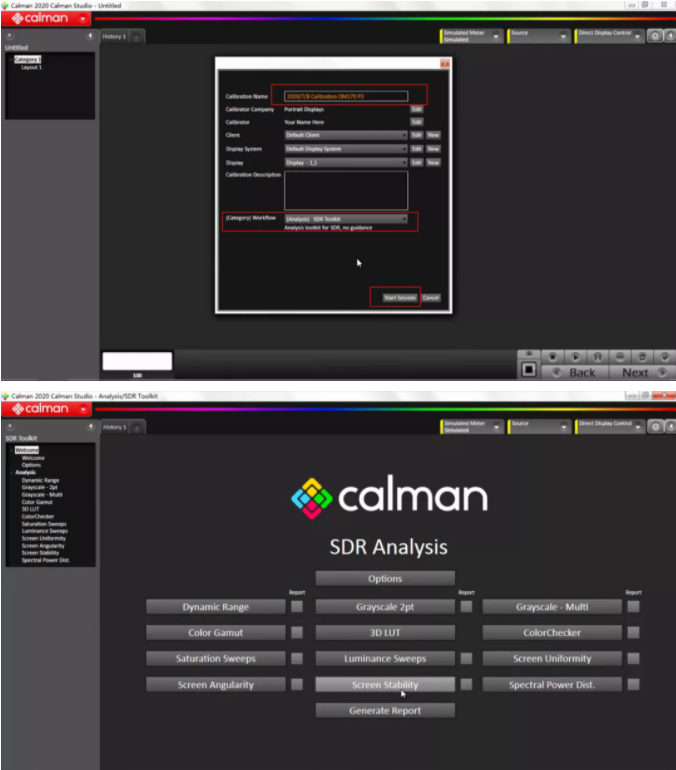

在弹出的流程设置窗口Calibration Name项填写当前流程的名称（方便后续的管理，也可不填）。

Workflow这里选择SDR Toolkits，点击Start Session进入SDR Analysis工作界面。

在此界面，我们直接展开Meter选项卡，点击Find Meter。

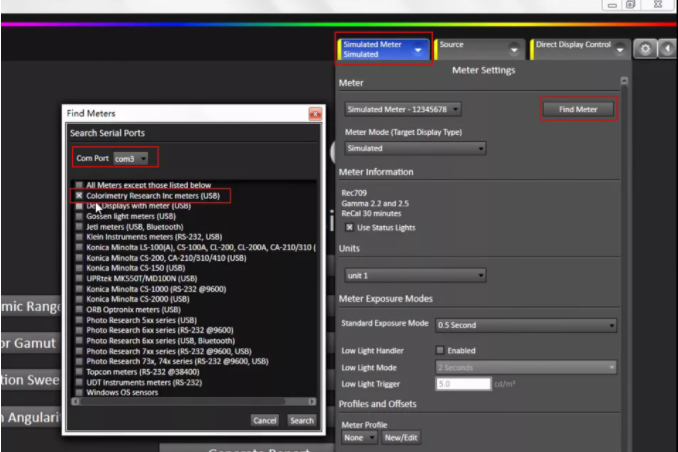

在弹出的窗口中选择正确的连接Com Port端口（仪器连接至电脑后可在设备管理器中查看端口）。

仪器类型选中Colorimetry Research Inc meters（USB）然后点击Search等待软件与仪器的连接。

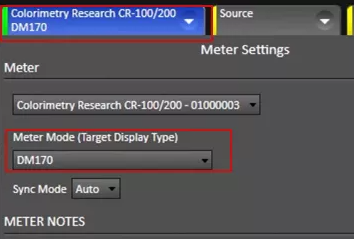

连接成功后仪器选项卡会变成绿色，同时在Meter Mode（Target Display Type）下拉列表这里选中DM170的矩阵（由光谱仪生成，已提前预置）。

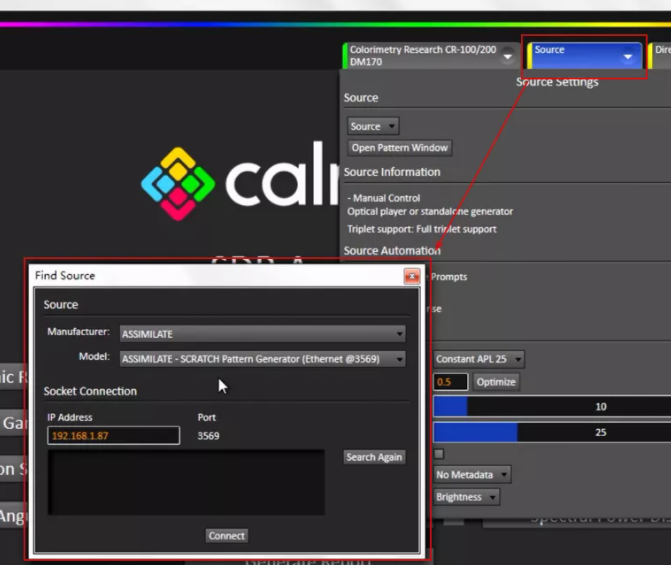

展开Source选项卡，点击Find Source，

在Manufacturer这里选中ASSIMILATE，

Model这里选中ASSIMILATE -SCRATCH Pattern Generater。

然后需要打开Scratch进行一些设置。

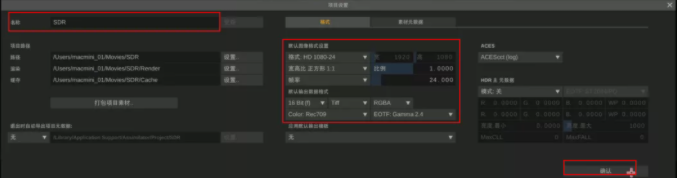

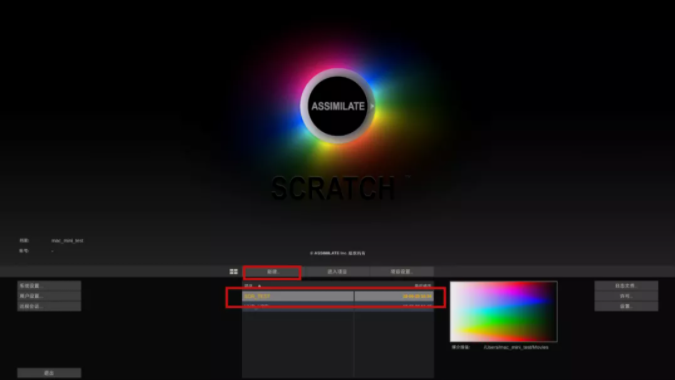

打开Scratch，我们新建一个项目。

完成后点击系统设置菜单打开系统设置窗口。

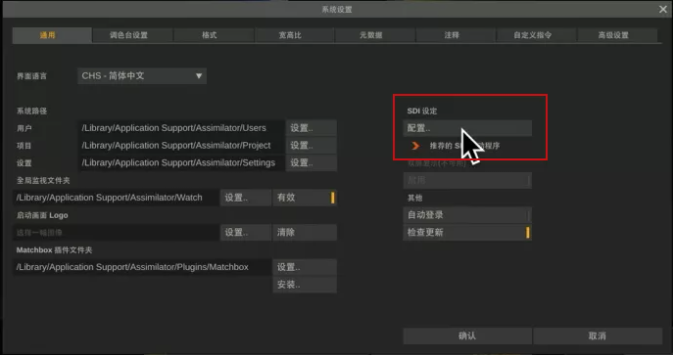

找到SDI设定，点击配置按钮打开视频IO设置窗口。

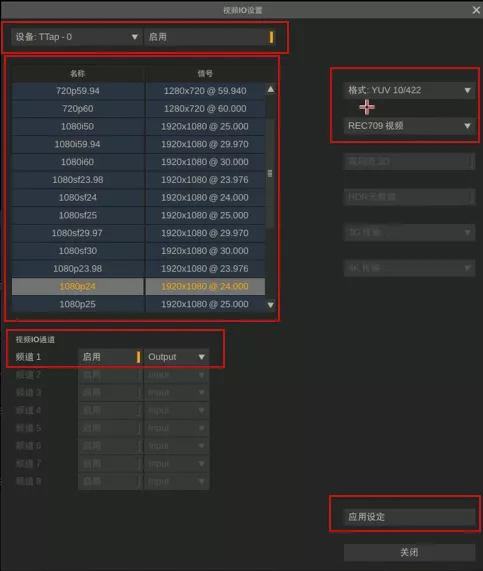

在这里我们可以选择当前接入电脑的视频IO设备（当前T-TAP），并点击启用（指示灯会变成橙色）然后设置视频的监看格式。

视频IO通道也需要点击启用（指示灯会变成橙色）。

右边可以设置视频的编码格式以及视频输出的数据范围（根据测量设备显示的数据范围决定）完成后点击应用设定并关闭此窗口。

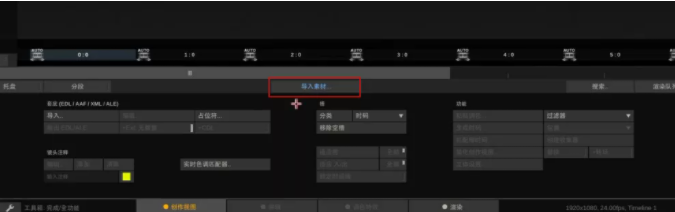

完成后，我们导入一个素材。

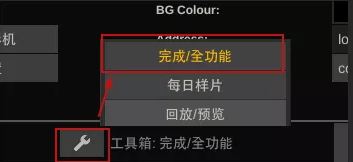

点击工具箱按钮，确保这里选中的是完成/全功能。

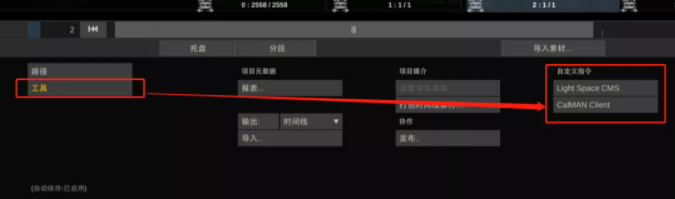

点击工具，选择右侧自定义指令下的CalMAN Client。

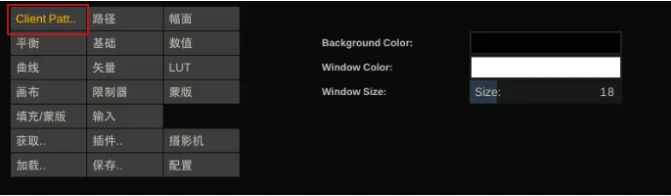

点击Client Pattern，如有必要这里可以对测试序列进行一些设置。

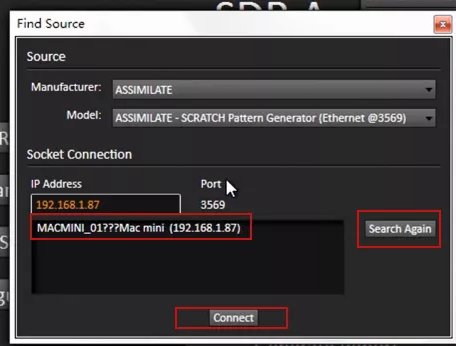

回到CalMAN Studio，此时IP地址这里的空白处会出现当前局域网内的设置好测试序列插件的SCRATCH电脑的IP地址，或者在设置好测试序列后可以直接输入SCRATCH电脑的IP地址然后点击连接，等待连接成功即可。

再次展开Meter选项卡，将Sync Mode设置成on，然后点击Sync Meter。

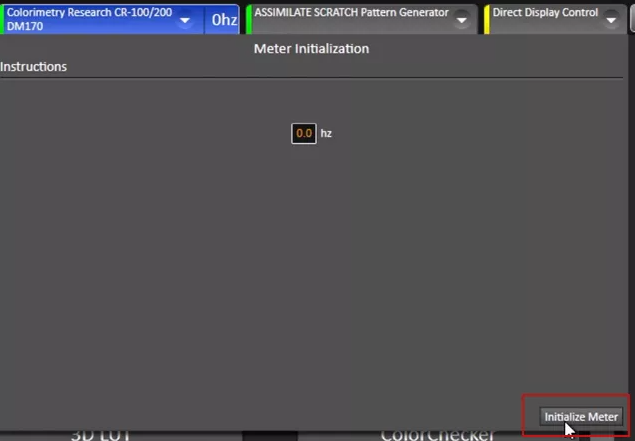

将仪器对准监视器屏幕中心测试序列位置，然后点击Initialize Meter对设备进行初始化操作。

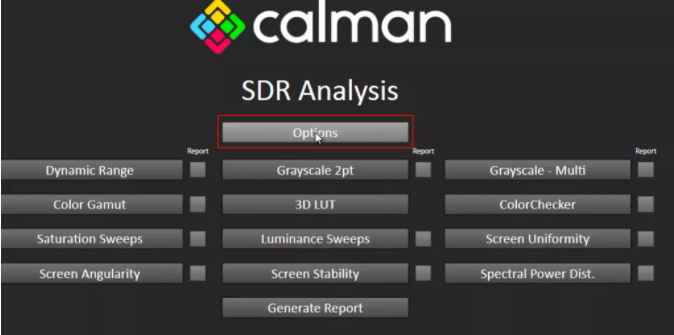

完成后收回Meter选项卡，点击Options设置测量参考目标值。

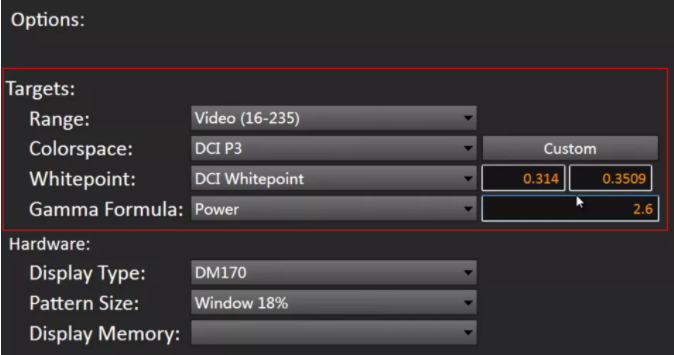

这里以DCI P3为例，设置测量的参考值如下图所示，当然监视器也需要将色彩空间设置成DCI P3（监视器菜单-色彩管理→色彩空间→DCI P3）。

完成后直接点击左侧的需要测量的项目测试，这里简单测量两个项目。

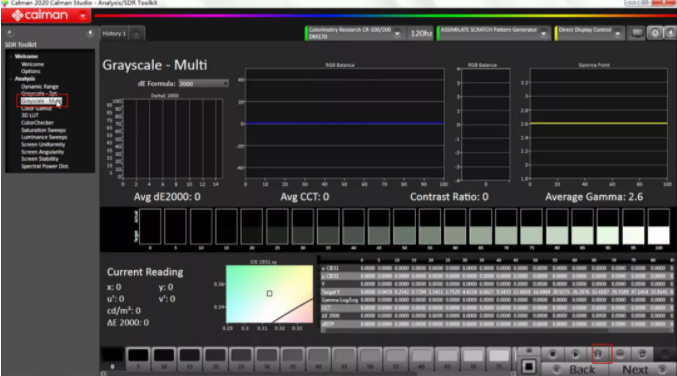

点击Grayscale-Multi，然后点击右下角的Read Series开始灰阶数据的测量。

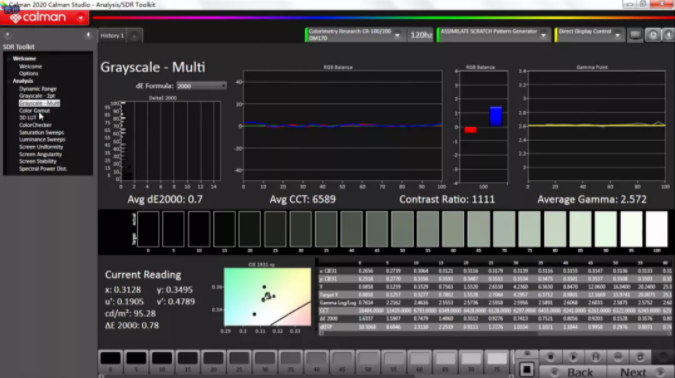

灰阶测量结果

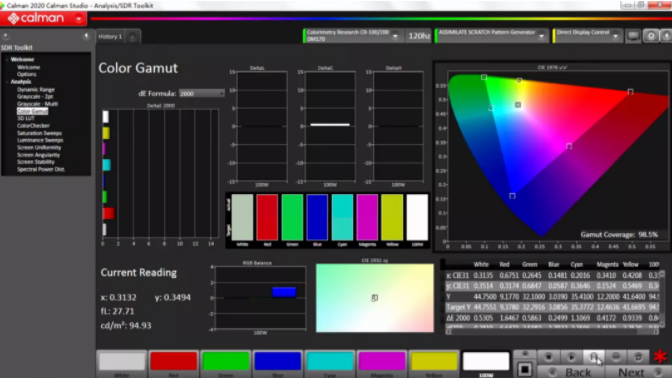

同样的点击color gamut进行色域测量。

包括后续的饱和度，色阶，色卡都是同样的操作。

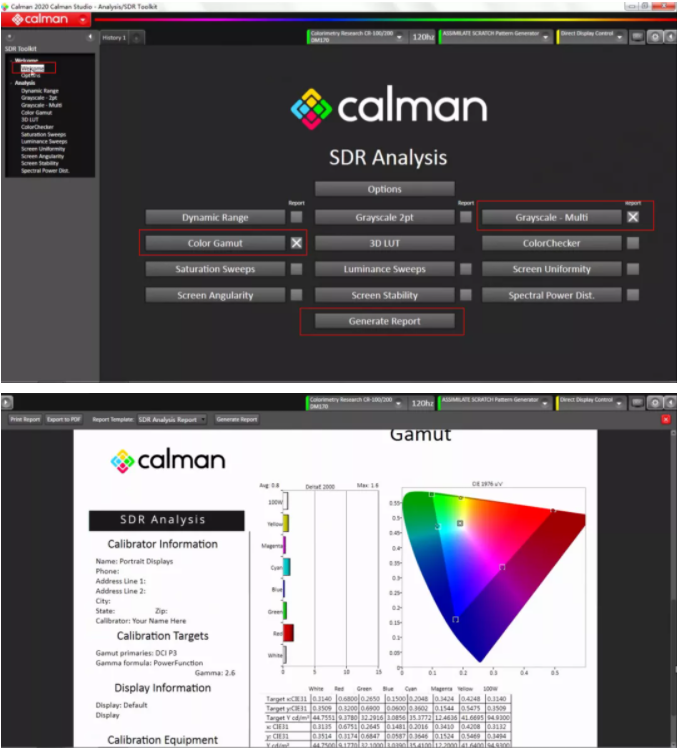

测量完成后点击左侧SDR Toolkit下的welcome回到SDR Analysis主界面，

在这里可以看到测量过的项目在Report这里会自动被选中。

点击Generate Report软件会生成当前测量结果的一个报告。

用户可以将报告导出为PDF或者直接打印报告。
