对于任何校正工作，充分了解实际工作流，再相应设置校正路径是绝对必要的。对多数数字图像系统来说，这意味着了解如何根据需要重新按比例换算图像工作流的范围，比如将0-1023的数据Level映射到64-940的电视合法Level。
理解这一点的必要性再怎么强调也不过分，本文将尝试为你解答该过程中可能遇到的各种问题。
初步了解
涉及图像Level的有两个基本环节：输出全数据范围的图像（0-255或0-1023）或电视合法Level（16-235或64-940）的色彩系统，以及输入信号是全数据范围或电视合法Level图像并将其相应显示出来的显示设备。
最先需要理解的一点是，所有显示设备显示的黑色其实是“黑色”，显示的白色其实是“白色”。这意味着，无论输入信号如何，如果它与显示设备的预期输入正确匹配，黑色和白色看起来就会是一致的。因此，如果显示设备可选择将预期输入设置为数据Level或电视合法Level，当正确匹配到输入信号时，黑白显示将与电视合法输入信号或数据Level输入信号看起来完全相同。
这可能有些难理解，但理解这一点非常重要！
数据Level或电视合法Level
选择错误的数据或电视合法范围对图像的影响可总结为下方三图：中间一幅是正确图像，两侧则是配置错误的数据Level或电视合法Level的图像。取决于配置具体错在哪（是在进程链中，还是在显示设备中，后文会对其加以定义），这些问题图像要么“偏暗”，要么“偏亮”。
点击图片查看大图
因此，准确校正（和准确的一般图像显示）的要求就是将色彩系统的输出信号与显示设备的预期输入相匹配。

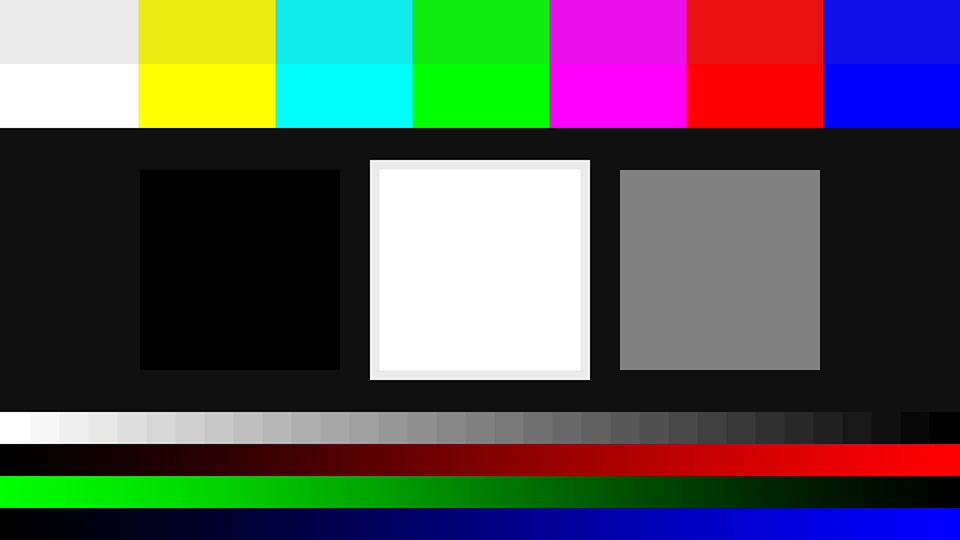

下面的例子均使用了BarsandBlack Cal图像，它们在此处被用作“数据范围”示例图像。将其加载到调色系统中时，它可能会立即被“重新按比例换算”成电视合法Level，可能会只在输出时被重新换算（时间线上的图像仍为数据Level) ，也可能完全没有被换算。
信号和显示Level选项
下图显示了各种配置中最简单的一种。
左侧：全数据Level色彩输出 – 无换算
右侧：全数据Level显示设备
在这种配置中，色彩系统输出全数据范围Level，显示设备的预期与输入信号相同。
上面的三张图片显示，这种配置没有对图像进行换算，所以它们全部适用于校正。
下图显示了另一种简单配置。
左侧：全数据Level色彩输出 – 有换算
右侧：电视合法Level显示设备
在这种配置中，色彩系统的输出从全数据范围Level重新换算为电视合法Level，以满足显示设备期望的电视合法Level输入，于是在显示设备内部进行的换算中，被提升的黑色被拉回“黑色”，被拉低的白色则被推回“白色”。
上面的三张图片显示，这种配置没有对图像进行换算，所以它们全部适用于校正。
下图显示了一种有问题的配置，色彩系统的全范围数据输出与显示设备的电视合法Level输入不匹配。
左侧：全数据Level色彩输出 – 无换算
右侧：电视合法Level显示设备

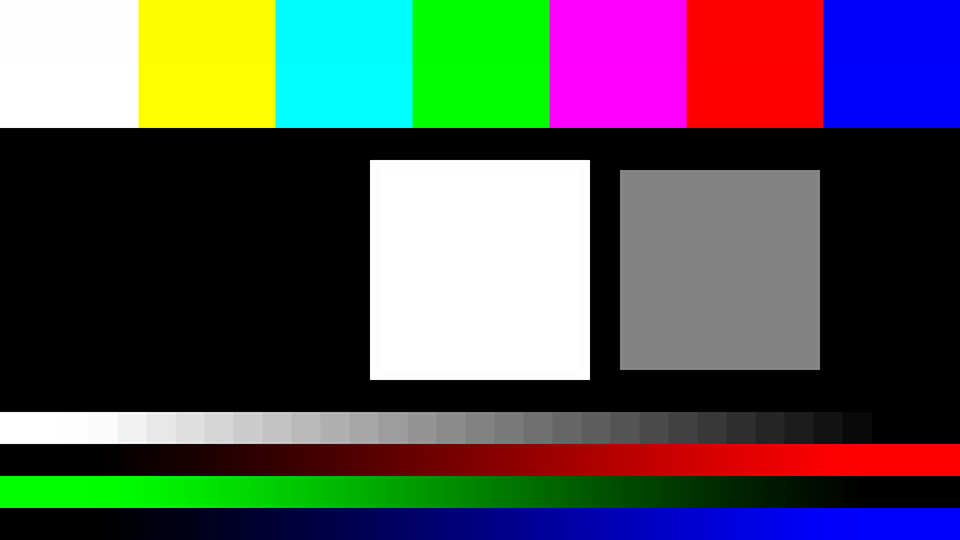

在这种配置中，色彩系统输出的是全数据范围Level，但显示设备希望输入的是电视合法Level，因此会将黑色裁切到16/64以下，将白色裁切到235/940以上，将16/64扩展为黑，235/940扩展为白。
上面的三张图片显示，由于色彩系统输出全范围数据信号，而显示设备则是电视合法Level，图像数据低于16/64及高于235/940的部分被裁切。这是一种错误的的校正配置。
下图显示了一种有问题的配置，色彩系统信号Level的输出匹配有误，其内部的全范围数据图像被裁切为电视合法Level，随后输出至电视合法Level的显示设备。
左侧：电视合法Level输出 – 被裁切
右侧：电视合法Level显示设备
在这种配置中，色彩系统输出的是电视合法Level，但其内部源图像是全数据范围，在输出过程中遭到了裁切。显示设备期望的输入是电视合法Level，它最终显示的也是色彩系统输出时已被裁切的图像。
下图显示了一种有问题的配置，即显示设备与色彩系统的输出不匹配。显示设备的预期输入为全数据Level，但色彩系统输出的是换算过的电视合法Level信号。
左侧：全数据Level色彩输出 – 有换算
右侧：全数据Level显示设备

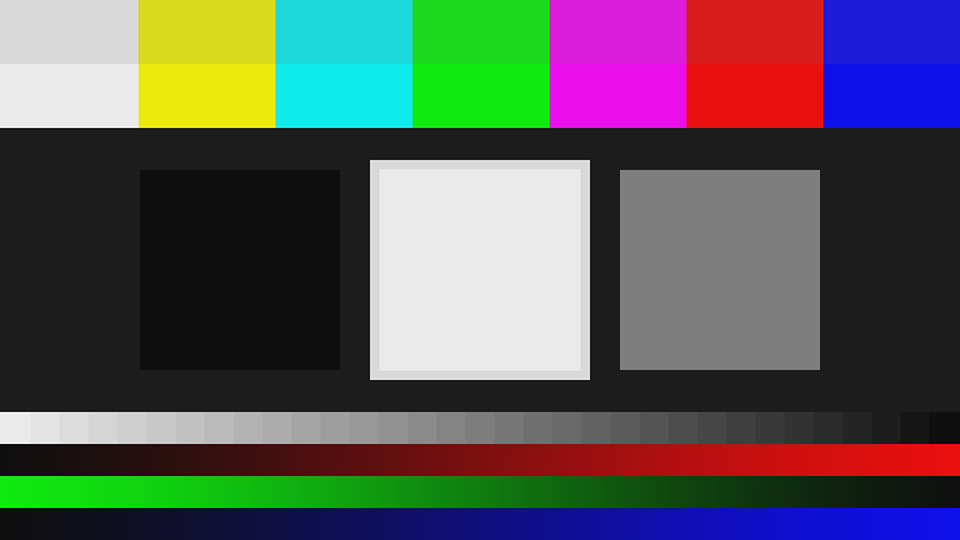

在这种配置中，色彩系统输出的是换算出来的电视合法Level。显示设备则需要全范围数据Level作为输入，因此显示出来的图像的黑色有所提升，白色有所下降。
这是最难发现的错误配置之一，因为在图像中没有明显的裁切，只有提升了的黑色和降低了的白色。
检查上述问题是否存在的唯一方法是用色度计测量黑色：
让显示设备处于打开状态，在还未有输入信号的情况下测量黑电平。然后发送零黑色到显示设备，重新测量。如果一切都是正确的，结果可能会有一些小差异，但不会差太多。如果存在不匹配的情况，结果的差异则会大很多。
希望通过这些示例，可以帮你理解有哪些潜在问题，并推断其他可能的错误配置。
正如我们反复强调的那样，充分理解与不正确的数据Level和电视合法Level设置相关的潜在问题，对于校正是至关重要的。（T）
