Livegrade×HDR:对DIT大有助益的5种功能使用方法(中)

技术前沿

2:简化HDR和SDR信号的QC

另一个可从输出色彩空间中获益的场景是在为多监看设置检查视频示波器时。

当示波器的“原色”(Color Primaries)设置为“自动”(Auto)时,示波器的比色法将根据所选槽的输出色彩空间自动配置为Rec. 709或Rec. 2020原色。通过这种方式,你可以在具备不同输出色彩空间的槽之间切换,而不必更改示波器的比色法,因为它们是自动配置的。

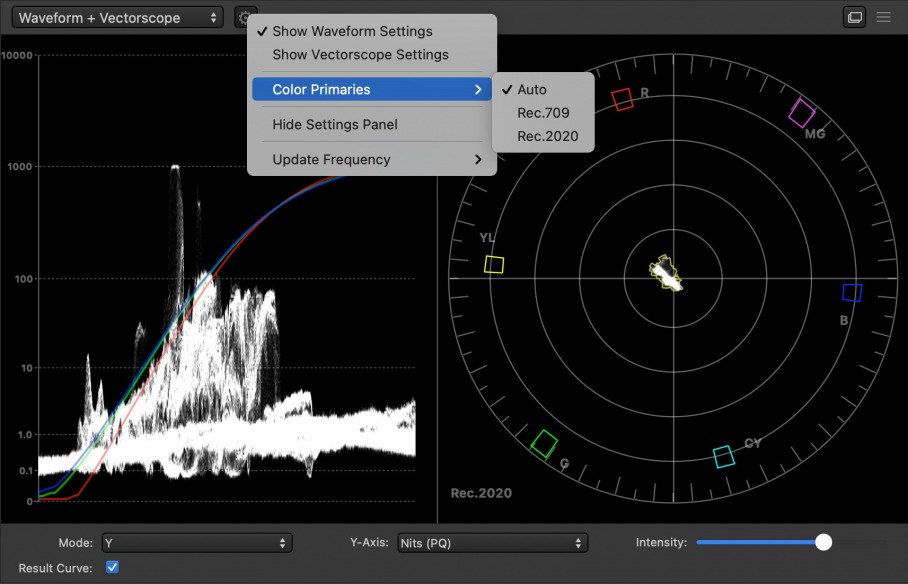

基于当前输出色彩空间自动配置的视频示波器

如果你想知道为什么示波器配置需要改变,可以快速浏览一下这两种色彩空间的原色,这能给你一个简单的答案:

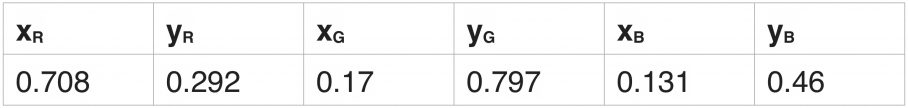

Rec.2020原色

Rec.709原色

由于两者的原色略有不同——主要是绿色——矢量示波器内的靶位会相应移动。

此外,通过SDI接收到的YCbCr信号需要正确转换为RGB值。因此,在YCbCr-RGB转换过程中也需要考虑不同的原色,以便根据不同的色彩转换矩阵计算SDR和HDR信号。

3:通过合适的YCbCr-RGB色彩转换提高准确性

依赖于色彩空间的YCbCr-RGB色彩转换也关乎视频I/O设备采集或输出SDI信号的配置:

·视频输入:Livegrade将来自SDI连接摄影机的YCbCr信号转换成RGB用于内部处理。配置采集设备时,可选择合适的YCbCr-RGB色彩转换矩阵。

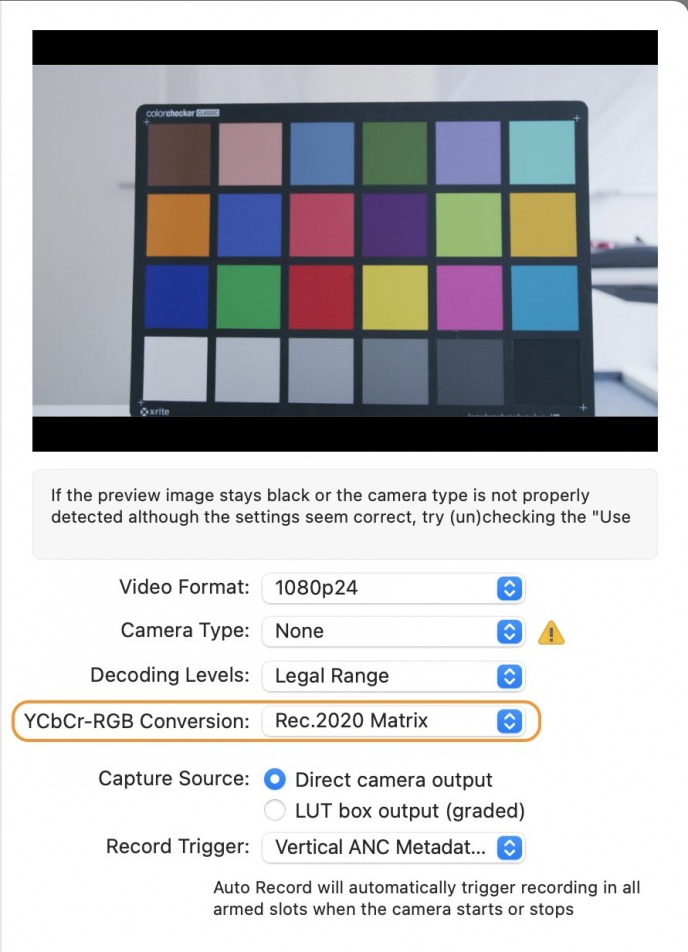

采集设备配置中的YCbCr-RGB转换

·视频输出:Livegrade将调色后的RGB信号转换回YCbCr,以在SDI连接的监视器上正确输出信号。在“视频”(Video)偏好设置中,你可选择合适的RGB-YCbCr色彩转换矩阵。

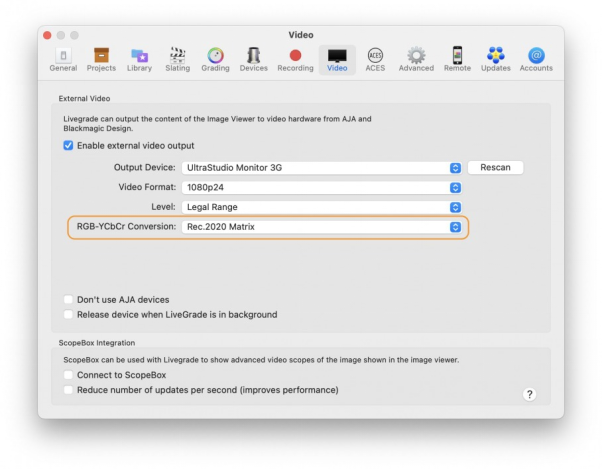

视频偏好设置中的RGB-YCbCr转换

与解码level类似,始终如一地为视频I/O设备应用合适的色彩转换矩阵非常重要。来自摄影机的输入信号决定了什么是合适的色彩转换矩阵。比方说,如果摄影机的SDI输出设置的是Rec. 2020,那视频输入和视频输出也要确保选的是Rec. 2020矩阵。

注意,Rec. 709和Rec. 2020矩阵之间的视觉差异相对较小,可能只能在纯净的饱和色彩中看出来。

尽管如此,为采集和视频输出设备设置恰当的色彩转换矩阵,可以提高现场采集与监看HDR信号的色彩准确性。


系列阅读:Livegrade×HDR:对DIT大有助益的5种功能使用方法
