拍摄受污染的参考图像的方式

正如我们已在上文中讨论的，拍摄我们可用于检查污垢的参考图像不需要太多条件。我们可以通过以下步骤来搭建一个测试环境：

• 选择一个明亮且被均匀照亮的白色或灰色表面：可以是一面被均匀照亮的墙，一台很亮的大型显示设备，一盏很亮的LED柔光灯，或根据天气情况，甚至可以是天空。

• 将摄影机安装在三脚架上，并将其放置在上述表面前。

• 装上长焦镜头。

• 大大关闭光圈。

• 将焦点设置为无穷大（这样你就会得到一个只有污垢对焦的模糊图像）。

• 设置EI/ISO基准灵敏度。

• 摄影机曝光为Rec.709信号约50%的视频level。

• 根据你想用哪种Pomfort软件来分析参考图像，你还需要一些别的东西。

使用Silverstack时，你需要：

• 一台装有Silverstack的计算机，配有内存读卡器

• 带录制参考图像的内存媒体

• 一块高分辨率大屏（也可以不用，但它会使分析更容易）

使用Livegrade时，你需要：

• 一台装有Livegrade的计算机，连接到LUT box或采集设备

• 一台连接到LUT box或采集设备的摄影机

• 一块高分辨率大屏（也可以不用，但它会使分析更容易）

等一切都设置好了，而你也已经拍好了参考图像，是时候用Silverstack或Livegrade查找污垢了。

用Silverstack和Livegrade寻找污垢

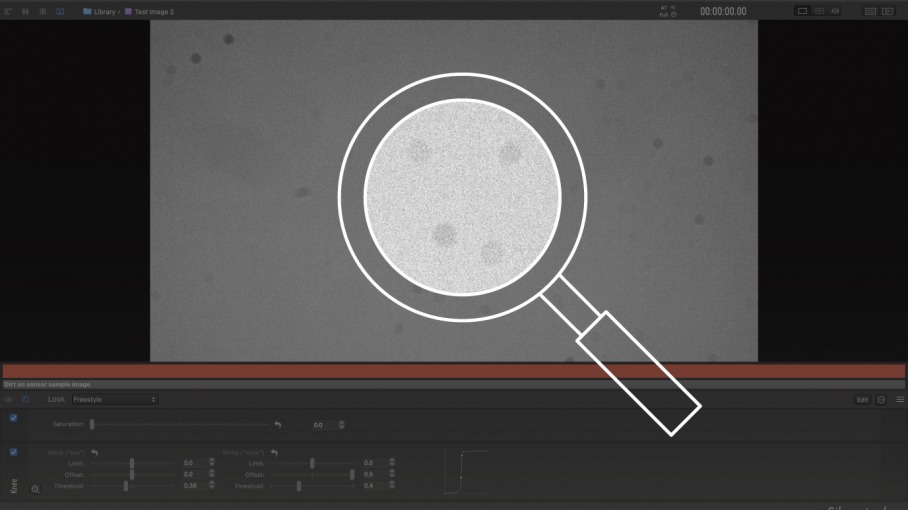

通过使用Silverstack或Livegrade调色工具，你可以轻松操纵图像以更好地看清污垢。为此，我们会进行技术图像处理。基本上，我们会“扩展”拍好的参考图像，意思是通过我们的调色，我们会在图像中将之前录下的代码值分布到整个可用信号或亮度范围内。这样，传感器的受污染区域会变得更暗，干净部分则变得更亮。换句话说：我们是对图像应用了尽可能强的对比度。

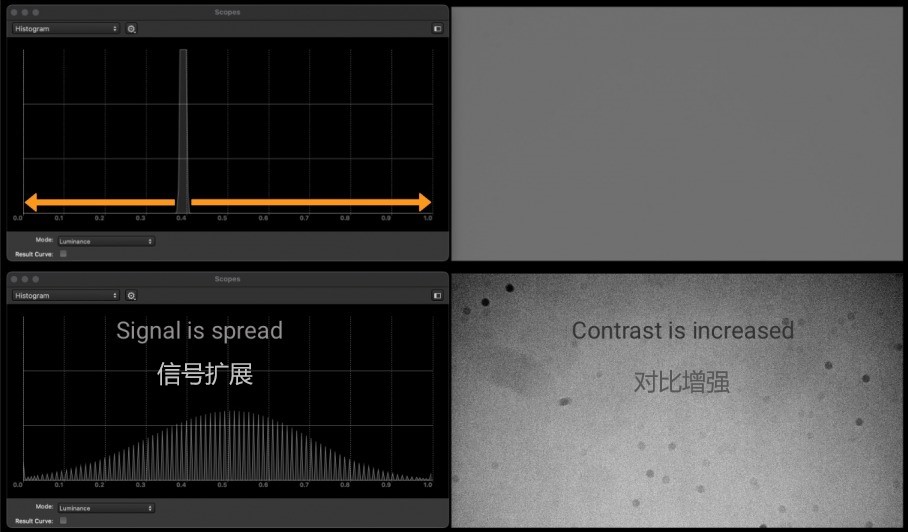

通过查看内置的直方图你可以很容易地理解这一点。在下方的可视化图表中，你可以看到以下内容：上方的图显示未调色的参考图像和相应的直方图。传感器上的污垢只在某些地方使背景稍微变暗，所以我们无法在直方图或图像中找到污垢。而在下方的图，你可以看到扩展过的图像和相应的直方图。如你所见，之前录下的代码值（带污点的背景）现在分布在整个信号范围中，对比度有所增加，而污点变得可见。
