ST 2110标准介绍

行业观察

图源:Future

 尽管不是一个全新的概念,但IP视频传输多年来一直在稳步发展,而其作为一种技术的成长正在革新行业工作流,因为它在进入市场的产品中变得更普遍。IP视频为用户整合其设备提供了机会,因为它让使用同时管理网络和视频功能的设备成为可能。它还能通过双向支持和低延迟减少布线。

 IP是为那些想要将视频信号在设施、场馆或校园中长距离传输到其他位置的人服务的。比方说,在大学校园里拍摄节目的人如果需要将节目内容发送到校园里的电视演播室,他们就可以通过网络使用 IP 视频技术来实现这一点。如果需要在不同的制作演播室内共享信号,这项技术也可以在单一设施内使用。

尤其值得一提的是,SMPTE ST 2110这套标准作为专业音视频用户的一种选择,正在获得越来越多的关注——这些用户希望在连接、分辨率和帧率方面拥有更高的灵活性,因为这为用户提供了一条向低成本、广播级画质IP系统迁移的途径。

设定标准

2017年,美国电影电视工程师协会(SMPTE)发布了ST 2110,规定了针对广电的10比特视频、音频和辅助数据在经过管理的IP网络上的传输、同步和描述。它还可以将SDI输入重同步到一个常用精确时间协议(PTP)时钟上,或者外部设备可以锁定到PTP时钟生成的参考输出。

 ST 2110通常使用带宽为10、25、40或100Gbps的光纤,且其标准与供应商和视频格式无关,因此它们均支持4K、HDR和其他新兴格式。与其他IP视频传输协议相比,ST 2110更加灵活且适应性强,因为这套标准是开放和易获取的。

图源:SMPTE

ST 2110作为一套基于IT协议和基础设施的新应用而设计,将IP视频作为SDI的灵活替代品。其价值类似于业界从实物磁带转向用于内容存储的虚拟文件。虽然ST 2110仍在发展中,但其具有良好的未来长期可用潜力,强大的路由能力,以及独立的音频、视频和元数据信号。另外,它不需要获发许可,而且质量很高,因为它是未压缩的。

建立一套ST 2110系统是相对容易和可靠的——而且不是要么完全使用IP要么完全不使用IP。目前市面上有些产品可以帮助用户输入几乎所有的视频信号,并将其转换至ST 2110。比方说,以周围有多座建筑的宗教场所为例。它希望利用基于IP的工作流,但它希望保留一些现有的基础设施,而不是把所有东西都拆掉并替换掉,这会是一笔更大的开支。

在这种情况下,当使用IP视频发送源到几座建筑物时,每个地点都会需要一个基于ST 2110的转换装置,但源可以不必返回到某个中心点。相反,每个地点都可以将一个源发送到另一个包含转换装置的地点,因此不需要为每个源和目的地都安装专用线缆。这就能通过IP发送信号并将其带入和带出SDI世界,以便能够与其他产品和工作流进行交互等等。

另一项考虑因素是ST 2110非常灵活,不会将用户锁在来自特定地点的路由中。这类系统可以分布在各个部门、校园、场地或其他各种不同地点,而用户只要在同一个网络中,就仍然可以接通信号。

抓住重点

ST 2110产品并不仅仅是为IT世界打造,但由于网络和带宽方面的原因,因此IP工作流的开发和运行维持一直自带一部分IT内容。传统上,IP视频解决方案需要IT支持,但随着当今技术的进步,几乎任何人都可以实现IP工作流。

比方说,使用ST 2110最简单的方法是点对点,而且对许多用户来说这就足够了。他们所需要的只是一根机架和监视器转换器或摄像机之间的以太网线缆,这还提供了远程供电和双向视频。点对点连接也可以自动配置,这样用户不需要输入任何设置。针对使用情景比如直播活动,点对点连接提供了一套优秀的解决方案,因为以太网线缆可以非常轻松简易地连接到摄像机,而其所有控制、电源和视频通都过一条单一线缆实现。

 或许对于更大规模的应用,如果首选以太网交换机,用户仍然有一条明确的路径。在任何情境中都一样:系统越大,需要考虑的因素就越多,但这不应成为一种令人退缩的因素。在更大的ST 2110系统中工作时——比如广播电视,用户可以将他们的视频设备连接到以太网交换机,然后通过配置交换机在设备之间建立连接。采用NMOS(Networked Media Open Specifications,网络媒体开放规范)的产品在这种情况下特别实用,因为它描述了如何在IP网络上找到和控制ST 2110设备。

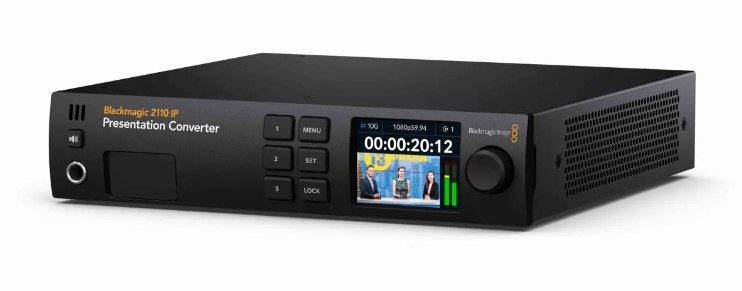

像Blackmagic 2110 IP Presentation Converter这样的设备可以将3G-SDI信号转换至ST 2110系统中。图源:Blackmagic Design

使用以太网交换机就不是点对点,而是点对多点的情况了,而交换机需要一个控制器来管理所有的信号交换。一些公司提供免费的软件控制器,适用于它们都在同一网络的计算机上运行的情况。其他交换机则可以大到具有100、200或400个端口,用于大型场地/网络。不要被比较大型的设置吓倒——虽然配置起来可能更复杂,但针对大型系统,ST 2110设置仍然非常灵活和易于实现。

 在带宽方面,ST 2110的一个优点是用户可以分割视频和音频流,所以如果连接不畅,用户可以只选择音频流。在有需要的情况下,不把两者绑在一起可以节省带宽。

现实世界的预期

最新的IP产品为用户提供了一个更低成本的简化了的方式来实现IP视频和ST 2110标准。各类用户均可受益于在他们的系统中应用ST 2110,包括大学校园、电视台、影棚演播室、直播活动、布景、集团公司设施、具有多个场地的宗教场所等等。

就像SD工作流一样,用户可以通过简单的以太网线缆、远程供电和双向视频实现ST 2110 IP视频的优势。将摄像机接入机架转换器,并用一根线缆获得所有摄像机控制、节目视频、电源和tally提示——或者将HDMI转换器连接到远程监视器的机架转换器,一切都将自动配置完毕。

“建立一套ST 2110系统是相对容易和可靠的——而且不是要么完全使用IP要么完全不使用IP。”

 传统上,ST 2110最大的问题之一就是需要一位IT技术人员随时待命来保证视频系统的运行。不过,如今的新技术允许任何人打造自给自足的ST 2110 IP系统,而不需要IT技术人员配置复杂的多播设置。

 对于部分用户来说,与极大型以太网交换机相关的额外成本是一大考虑因素。虽然许多用户可以使用点对点连接,甚至可以使用免费软件交换机,但是具有100个或更多端口的大型交换机可叠加用于大型场所和网络。然而,配合如今市面上的相关产品,用户现在已能够以显著降低的成本建立ST 2110系统。

 Cat 6铜线缆非常简单,而用于10G以太网的以太网交换机也非常常见。在许多情况下,现代建筑物都已安装了10G以太网线缆,因此用户可利用他们已有的基础设施。铜线缆还可以远程为转换器和摄像机等设备供电,此外还有光纤以太网模型。(10G 速度的光纤比25G或40G以太网的成本低得多。)

随着ST 2110在行业中变得越来越普遍,技术的进步使得工作流对用户来说更加容易实现。可以肯定地说,我们已经达到了一个比以往任何时候都更容易负担得起ST 2110系统的阶段。


出处:Bob Caniglia | SCN

编译:Charlie | 盖雅翻译小组
