硬核干货:DisplayHDR——HDR显示器的更高标准

技术前沿

图片来源:VESA

HDR显示器性能新水平

随着HDR内容逐渐开始普及,视频电子标准协会(Video Electronics Standards Association,简称VESA)所提出的DisplayHDR与DisplayHDR True Black规范令显示行业与消费者受益匪浅。DisplayHDR与DisplayHDR True Black规范可以确保HDR内容的显示生动逼真,实现精准的色彩与对比度重现。VESA的DisplayHDR和DisplayHDR True Black多层级性能评分与Logo系统代表着具体应用与使用场景相关的直观可见的、有意义的性能水平。

什么是DisplayHDR?

VESA的高性能显示器与显示性能符合性测试规范(DisplayHDR)定义了显示行业第一个完全开放的HDR品质标准,具体提出了亮度、色域、位深和上升时间的衡量因素。VESA以DisplayHDR帮助消费者解开PC领域围绕HDR性能规范的困惑,主要通过:

  • 创造PC行业可公开、透明共享的开放性规范
  • 开发一套自动化测试工具能让终端用户下载自行进行测试。可下载针对专业用户的HDR显示性能认证DisplayHDR测试工具。
  • 提供一套稳健的HDR测试衡量标准,可清楚表达出所购买设备的性能水平。

初版DisplayHDR规范——DisplayHDR 1.0版——于2017年12月初次发布,主要针对液晶显示器(LCD)。2019年1月,VESA继续发布了DisplayHDR True Black标准,它是优化后的DisplayHDR的变体,适用于自发光显示技术——包括有机发光二极管显示器(OLED)和未来的microLED显示器。DisplayHDR True Black考虑到除了更大的动态范围与改善的上升时间之外还有明显更深邃的黑电平——让光线有限的家庭影院环境与游戏发烧友可以享受惊艳的视觉体验。

为何需要DisplayHDR?

高动态范围(HDR)显示器相较标准动态范围(SDR)显示器能呈现更优的对比度与色彩准确度,以及更鲜艳的色彩。因此,HDR有多种多样的应用潜能,包括观影、游戏和图片与视频内容的创作。HDR标识与品牌多不胜数,但至今并没有一个测试方法完全透明的开放标准。鉴于HDR性能细节一般不对外公布,消费者无法取得有意义的性能信息。

而VESA是一个国际性非盈利企业,在董事会的领导下,代表着超过290家来自全球各地有投票权的企业成员。VESA的宗旨是发展、推广并支持电子行业相关供应方的生态系统以及获得认证的可互操作的产品。众多成员企业为研发DisplayHDR做出了贡献,他们包括:

DisplayHDR性能水平

LCD液晶显示器DisplayHDR规范为LCD液晶显示器与自发光(如OLED)显示器树立了清楚的HDR系统性能水平层级。可选择不同性能层级查看具体差别。

400

第一个真正的HDR入门水平。

这是SDR基准之上的巨大进步:

  • 真正的8-bit画质——与当今15%的顶尖PC显示器同水平。
  • 全局背光——改善动态对比度
  • 峰值亮度400 cd/m2——比常规SDR亮度多出高达50%
  • 色域与对比度最低要求均高于SDR要求

500

分区背光HDR,适用于更薄、更低成本与更低功耗的手提电脑与显示器。

真正的分区背光、高对比度、价位最低且热冲击最低的HDR:

  • 峰值亮度500 cd/m2——经优化,能在超薄笔记本显示器中实现更好的热控
  • 与DisplayHDR 600和DisplayHDR 1000拥有相同的色域、黑电平与位深要求
  • 包括分区背光
  • 要求10-bit图像处理

600

针对专业级/发烧友级手提电脑与高性能显示器。

真正的高对比度HDR,显著的镜面高光:

  • 峰值亮度600 cd/m2——是常规显示器亮度的两倍
  • 全屏闪光条件可以渲染出逼真的游戏与电影特效
  • 实时对比度与分区背光——生成令人惊艳的高光与深邃的黑
  • 较DisplayHDR 400已改善的色域更进一步扩大
  • 要求10-bit图像处理

1000

针对专业级/发烧友级/内容创作者使用的PC显示器。

优越的分区背光、高对比度HDR,先进的镜面高光:

  • 峰值亮度1000 cd/m2——超过常规显示器三倍
  • 全屏闪光条件可以体现超逼真游戏与电影特效
  • 前所未有的持续时间、高性能,内容创作的理想选择
  • 分区背光产生的对比度高出DisplayHDR 600两倍
  • 较DisplayHDR 400色域明显更进一步扩大
  • 要求10-bit图像处理

1400

专业内容创作者的PC显示器水平。

优越的分区背光、高对比度HDR,先进的镜面高光:

  • 峰值亮度1400 cd/m2——超过常规显示器四倍
  • 全屏闪光条件可以体现超逼真游戏与电影特效
  • 前所未有的持续时间、高性能,内容创作的理想选择
  • 动态对比度为DisplayHDR 1000水平的3.5倍
  • 比其他所有当前的DisplayHDR层级色域更大(95% DCI-P3 65)

400 TRUE BLACK

阴影细节准确度惊人,视觉体验卓越。

更深邃的黑电平与大幅增加的动态范围创造了卓越的视觉体验:

  • 峰值亮度400 cd/m2
  • 将可达到的黑电平拓展低至0.0005 cd/m2——这是行业标准色度计所能有效测量到的最低值
  • 动态范围较DisplayHDR 1000大50倍,上升时间提升4倍

500 TRUE BLACK

阴影细节准确度惊人,视觉体验卓越。

更深邃的黑电平与大幅增加的动态范围创造了卓越的视觉体验:

  • 峰值亮度500 cd/m2
  • 将可达到的黑电平拓展低至0.0005 cd/m2——这是行业标准色度计所能有效测量到的最低值
  • 动态范围较DisplayHDR 1000大50倍,上升时间提升4倍

亮度+色域+位深+上升时间

技术介绍

LCD液晶显示器DisplayHDR规范树立了清楚的HDR系统性能水平层级,以促进HDR标准在PC市场的应用普及:DisplayHDR 400、DisplayHDR 500、DisplayHDR 600、DisplayHDR 1000和DisplayHDR 1400。OLED和其他自发光显示器DisplayHDR True Black规范包括两个HDR系统性能水平层级:DisplayHDR True Black 400和DisplayHDR True Black 500。两大标准之后还会新增额外的层级以支持显示性能的持续创新与改进。所有层级要求支持行业标准HDR10格式。

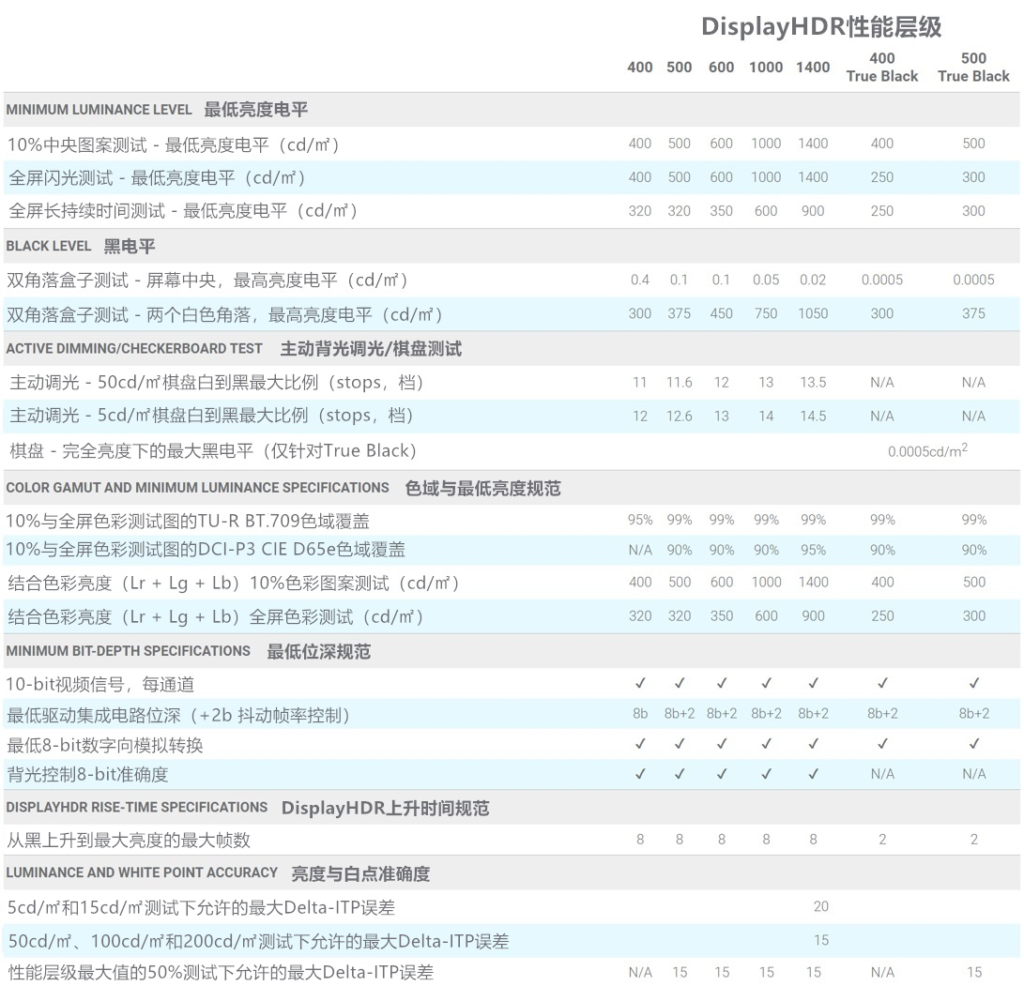

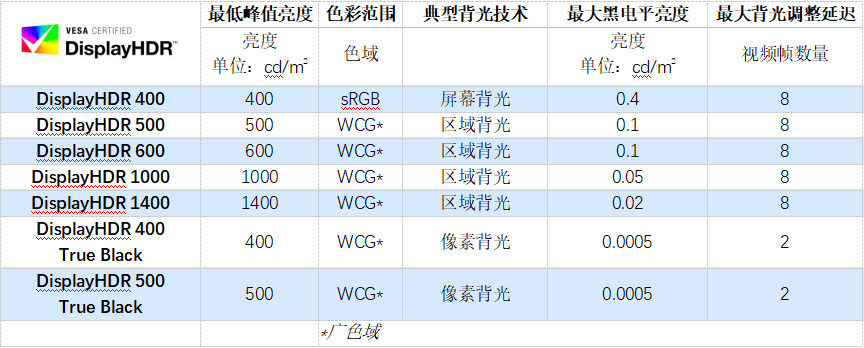

按层级划分的性能差异汇总

2019年9月4日更新的CTS 1.1的摘要性能标准如下。新标准发布之后,自2020年5月起,所有显示器产品必须按照DisplayHDR 1.1规范进行认证。

除了新的DisplayHDR-1400性能层级,DisplayHDR符合性测试规范(CTS 1.1)的第一版更新引入了更严格的要求,包括亮度、色域和新的测试要求,如对主动背光调光的测试要求,以应对近来的HDR技术进步。

选择获得认证的DisplayHDR产品

DisplayHDR是HDR品质与性能的开放标准,只有符合所有相关标准的显示器才能冠以DisplayHDR认证图标

如果一台显示器声称支持HDR却不符合DisplayHDR性能规范,或其参照了像“HDR-400”这样的伪规范而非真正的“DisplayHDR 400”规范,那么这样的产品很可能是不符合认证要求的。

VESA官网给出了完整的CTS1.1认证产品列表。(T)

https://displayhdr.org/certified-products/
