不同格式声道位置的对应关系

科普版块

——AAC、AC-3、E-AC-3、TrueHD、Atmos、DTS、DTS-HD、USAC、BS 2051、IEC 62574、QuickTime、WAVE等格式间的音频通道布局映射

目前，每个音频格式“销售商”都用自己的方法给通道命名，甚至还会随时间推移而改变。
本文中，MediaArea做了一个尝试，把每个音频格式规格的每个通道名映射为MediaInfo等MediaArea工具里的通用名称。

免责声明：本文不是任何标准组织的“正式”发布，仅作私人用途，为了分享给其他需要的人，所以我们公开这些映射结果。不同标准组织和格式销售商对通道位置有不同看法，本文可能与您的看法有偏差，如果您觉得里面有可以得到明确改善的问题，欢迎联系我们进行讨论。

本文包括：

· 涵盖各通道总体说明的表格，表中包括描述通道位置时使用的方位角和仰角、每个格式规格按理应该得到的映射结果、MediaInfo 18.08及更高版本的通道布局字段中使用的通道名。

· 以用户为中心划分空间的图（使用的名字来自 MediaInfo 18.08及更高版本）

· 针对映射不明晰和/或已知映射问题的解释说明。

· 参考 / 链接。

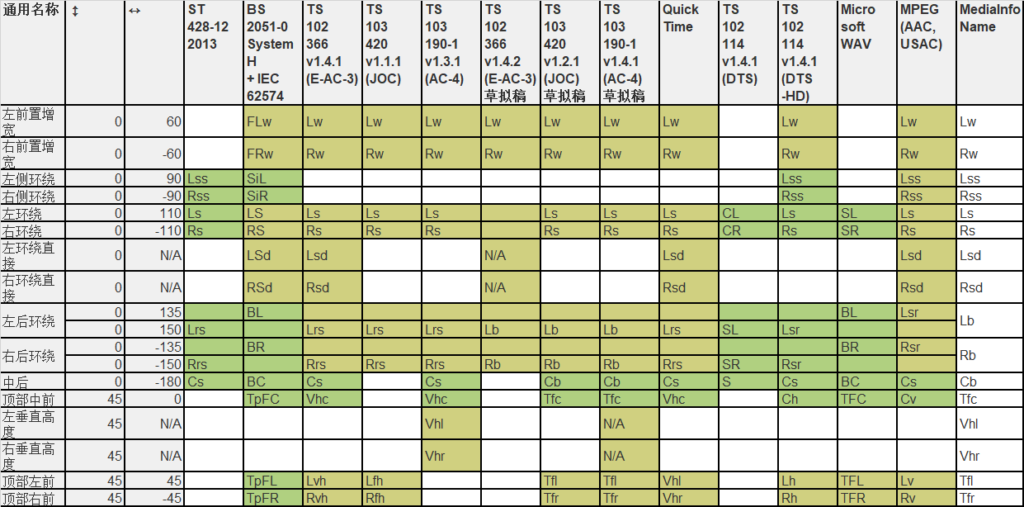

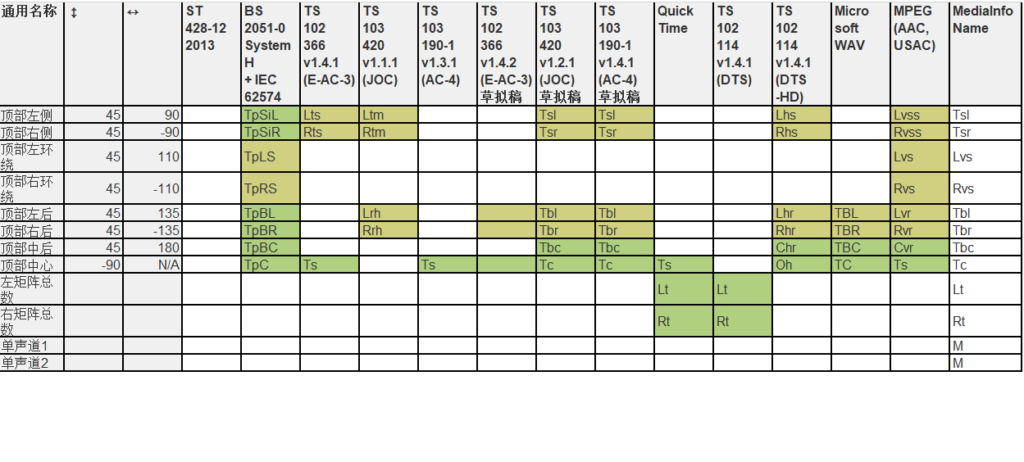

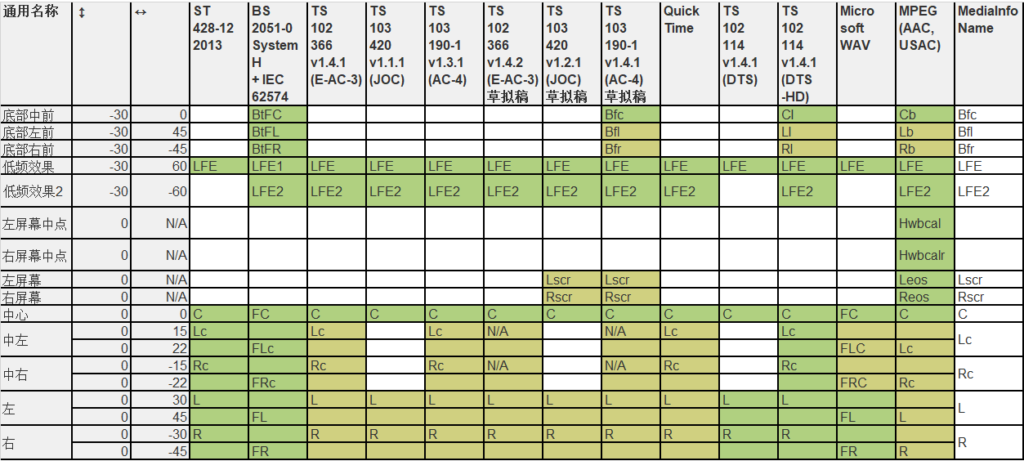

音频通道布局映射表

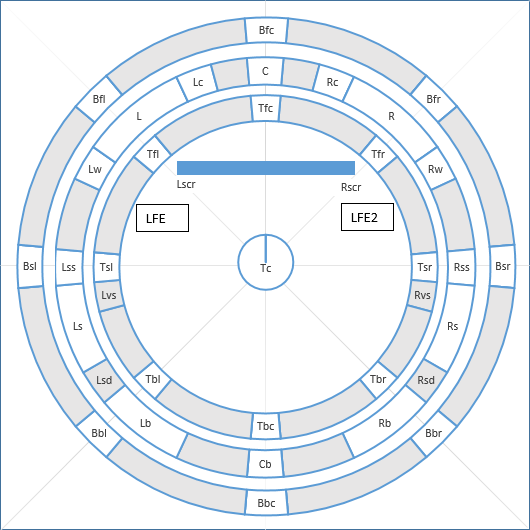

以用户为中心的空间划分

外圈：底部层；中间圈：中部层；内圈：顶部层；蓝色矩形：屏幕；黑色矩形：LFE。

图片来源：MediaArea

备注：

左边是正方位角（逆时针），右边是负方位角（顺时针）。
方位角值是我们根据对应扬声器理论上最适合的位置任意选取的，这些规格可能有个范围（有时还会和其它规格冲突），或者可能在一个稍微不同的位置。
MediaInfo栏列出的名称出现在18.08及更高版本中。
Microsoft WAV: 在一些文件中，SL/SR被标记为 -90/+90（侧环绕），但SL/SR一般表示-110/+110（环绕）。
BS 2051-0 音响系统H中: FL/FR被标记为“60”，但表3表示+/-45°在容限范围内，表7把FL/FR显示在+/-45°位置。IEC 62574:2011把FL/FR映射为L/R（通常在30°和45°之间）。
AC-4: 在表A.42中，L/R被映射为FLc/FRc，Lw/Rw被映射为FL/FR，但似乎该映射和USAC规格冲突。USAC把Lw/Rw映射为新的FRw/FLw，认为Lw/Rw在+/-60°的位置。
AC-4:vhl/Vhr是Tfl的同义词，不推荐使用。

参考/链接：
