波形示波器
波形示波器可用来查看图像中的亮与暗是如何分布的。顾名思义，它用波形来显示图片的亮度。如果在高清（HD）下进行编辑，黑色是0，白色是100。示波器底部低于0的部分将被裁切，顶部高于100的部分也将被裁切，此时亮度范围最好保持在0-100内。不过，这只适用于标准动态范围（SDR）视频。在匹配超高清（UHD）视频的高动态范围中，亮度最高可达10,000。
下方是一个曝光不足的画面及其波形。该图像的最大亮度——即最亮区域——在示波器中的度数达到80左右。这张照片中最亮的部分是云，示波器读数意味着这里的云不是全白。而图像的最暗部分示波器读数大约在5左右，意味着图上没有任何部分是全黑的。在我们想修正曝光时，这都是非常实用的信息。

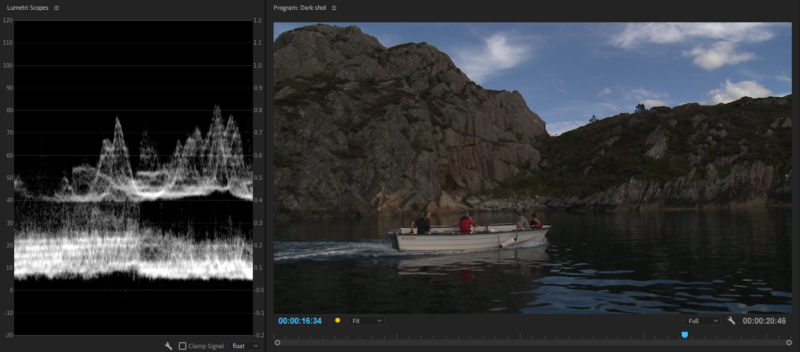

图：对曝光不足的图像使用波形示波器
通过提高亮部，稍微降低暗部，再大大提亮中间调，我们可以充分利用图像的动态范围。图2显示该图像在经过调整后，最亮的云的部分升至100，但没有超出这个值。这意味着亮部不会被裁切，但图像中的云将是全白的。此外，暗部被降低了点，几乎接近0线。
校正前后的最大区别，在于中间调和阴影分布在了更大的范围内，这让它们的对比更鲜明，先前看不到的细节现在也都显现了出来。当然，不是每张图片都能完美地从0延伸到100。但这一般是调色过程中比较恰当的初步操作。

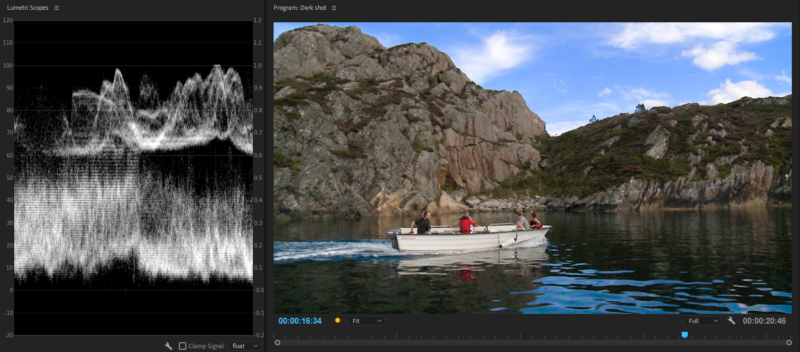

图：对校正后的图像使用波形示波器
左就是左，右就是右
好的，现在我们知道亮部显示在波形图的顶部区域，暗部则显示在底部。但是左右两边和中间的波形是什么呢？实际上，波形示波器左侧显示的就是图像左侧的像素，右侧显示的就是图像右侧的像素。
波形示波器会根据图像垂直方向上各个像素的亮度，将其映射到波形图从暗到亮（从低到高）的范围内。这就是为什么上方波形图左侧的亮部几乎没有波形显示的原因。由于图像从左往右第1/5的部分几乎没有天空，所以波形图的相应部分自然没有90-100范围内的值。而由于图像从左往右第4/5的部分有白云，你就能在示波器上看到接近100的数值。
下方还有一些例子，显示了图像中明暗像素从左到右的分布情况是如何反映在波形示波器上的。

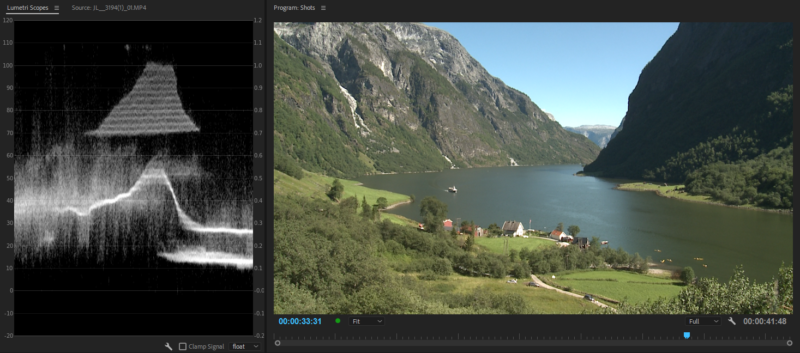

图：示波器在右侧显示出大量较暗像素，中间显示一些较亮像素，左侧主要显示中间调。

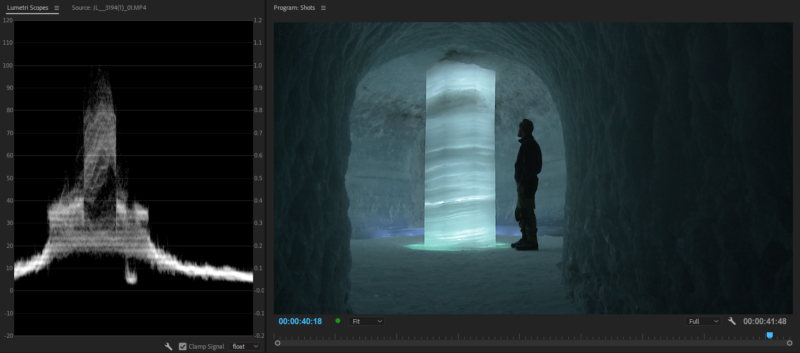

图：示波器显示出该图像两边主要为暗像素，中段有一些中间调像素，中间偏左一点有块狭长区域有较多亮像素。你能从示波器上找出那个男人的黑色轮廓在哪吗？

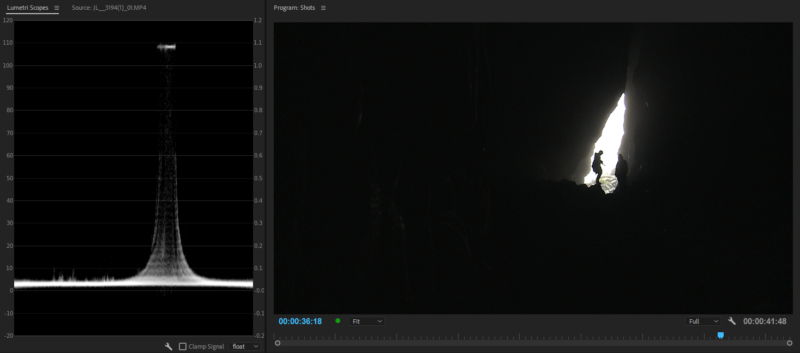

图：示波器显示出整个图像中有大量黑色或近黑像素，中间偏右有一小块区域具有非常亮的像素。

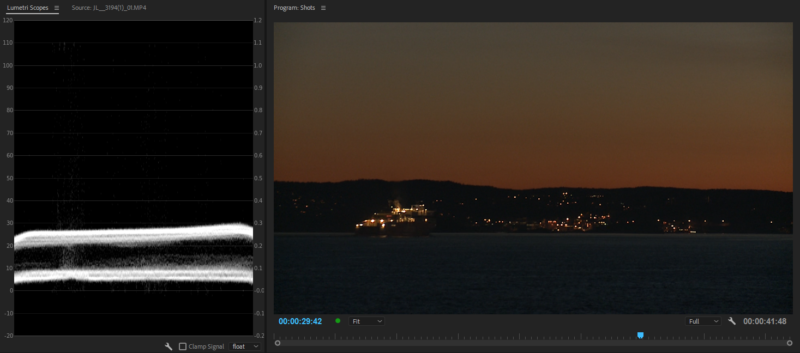

图：示波器显示出非常暗的像素横贯了整个图像，还有一些相对亮一点但仍然较暗的像素，也横贯了整个图像。
顶部不是顶部
尽管示波器和图像在左右上是对应的，但示波器顶部显示的并不是图像的顶部。它其实显示的是最亮的像素。下图波形中的尖峰实际上是图像中非常明亮的云。我已圈出了示波器和图像的对应区域，方便你查看。

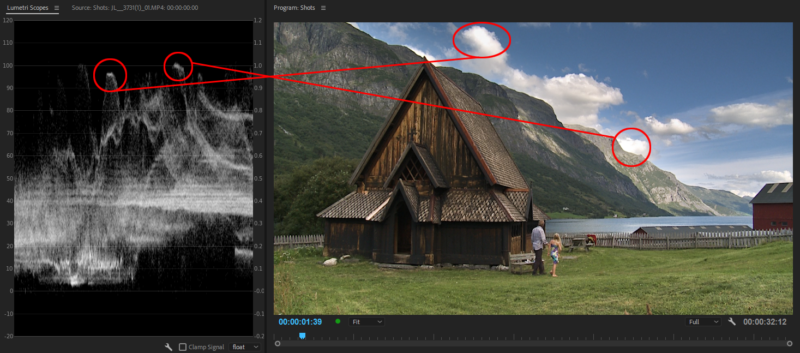

图：波形图中的尖峰显示出图像中的最亮像素。

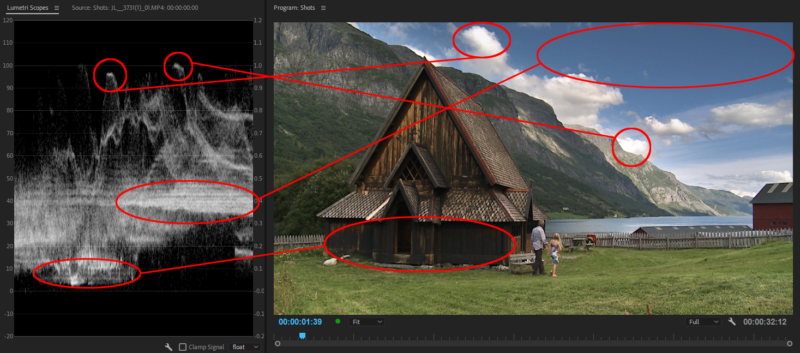

图：左侧具大量暗像素的区域对应的是木教堂的暗色墙壁。右侧具大量中间调像素的区域是蓝色的天空（也可能有下方绿色草地的一部分）。
如果你在为广播内容调色，请确保亮度等级在0-100之间。亮度低于0和高于100可能导致你的节目通不过许多广播公司的质量控制环节。
上述例子中，我们使用的波形示波器都关闭了色度信号。叠加色度信号可能会阻碍你对实际亮度水平的查看。

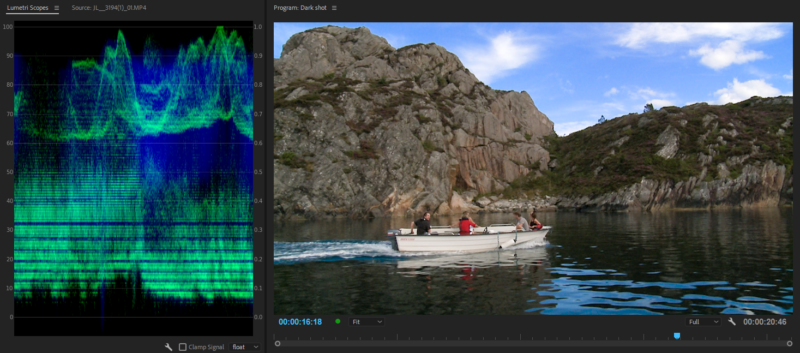

图：YC波形示波器显示了亮度信号（绿色）及叠加其上的色度信号（蓝色）。
实际上，你大概会很少使用这种色度覆盖，因为你会更倾向于用矢量示波器来评估色彩。我们将在后面讲到这个。（T）
