解释完上述问题后,我们来看看如何建立测试环境以检查传感器是否有污垢。要实现这一点,我们先得快速介绍一下光学镜头的物理背景和摄影机的光路。

物理背景:简单了解一下受污染的光路

你可能会好奇,为什么你只会在部分片段中看到污垢,而其他片段看起来却是干净的,是吗?其实这取决于几个不同的方面:传感器分辨率、摄影机的光学和机械设计、你的焦距、光圈、布光、拍摄对象,甚至摄影机运动都对其有影响。

比方说,以光圈缩很小的长焦距拍摄同性质的明亮的拍摄对象时,污垢会变得最为明显。为了更好地理解这一点,让我们看看下方的两个示意图,它们显示了两个不同镜头在保护玻璃有污垢时的传感器情况:

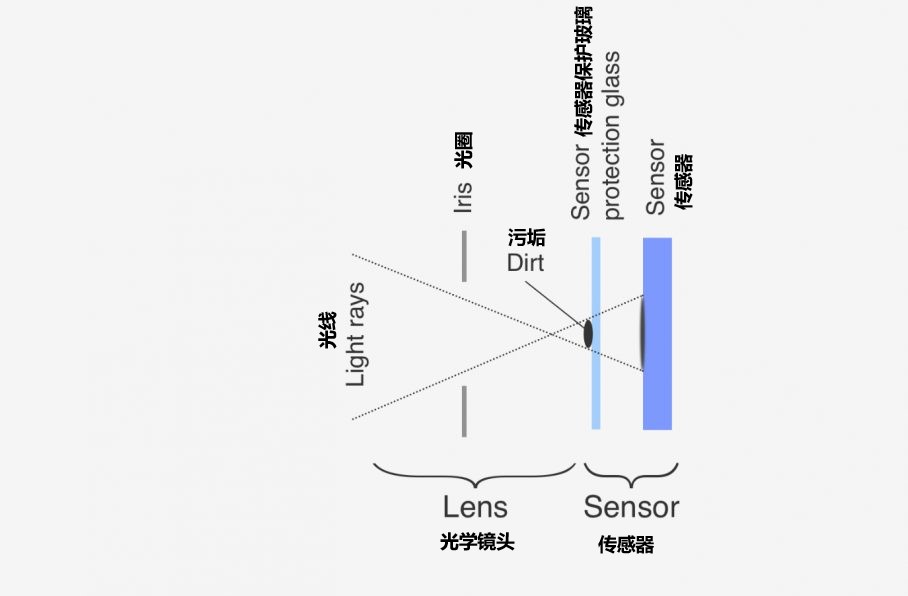

图1:传感器前有污垢的广角镜头简化示意图

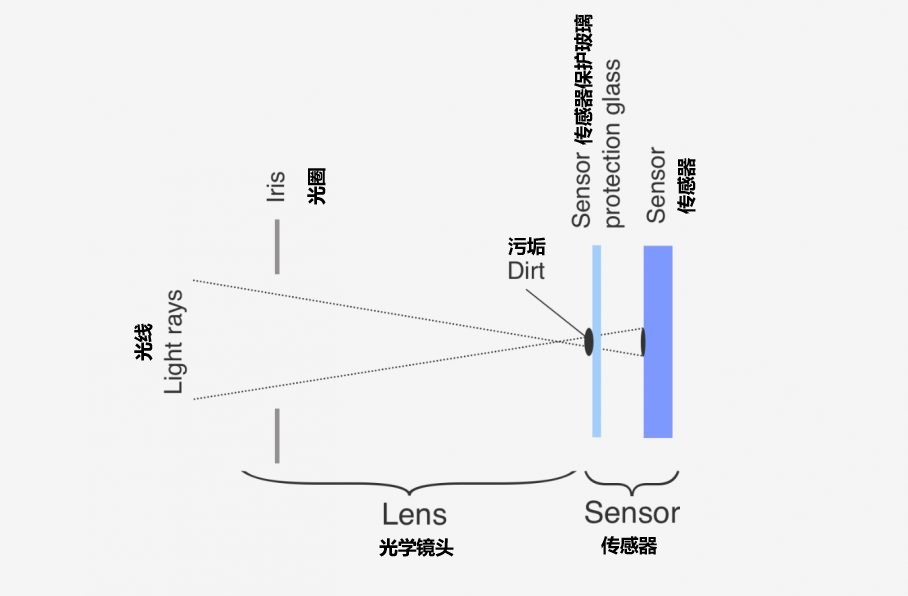

图2:传感器前有污垢的长焦镜头简化示意图

如果你比较一个广角镜头(图1)和一个长焦镜头(图2)的光路,你会注意到光线射入长焦镜头图像传感器的角度比射入广角镜头的更平行。光线的这种平行度使得图像传感器上的污垢颗粒图像更加清晰。这可以和聚光灯的光线特性做比较。广角镜头对应聚光灯的散光模式。这里的光线是无方向的,会产生柔和阴影。而在聚光灯的聚光模式中,光线是有方向的/平行的,于是会产生较硬的阴影。或者在我们的例子中就会产生保护玻璃污垢较硬的阴影图像。

光圈直径也对污垢的可见度有很大影响。当镜头光圈缩小时,光线射入传感器保护玻璃和传感器的路径甚至会更加平行。这让污垢看起来更锐利,对比度也更高,使污垢颗粒成像更清晰。后者基于的是光学镜头缩小光圈会增加景深的事实。这样的结果是:镜头前拍摄物体周围的景深更大,而图像传感器周围对焦的区域也会更大。因此,保护玻璃上的污垢就变得更加明显了。

特别是设计紧凑的无反相机,在保护玻璃和图像传感器之间的距离特别小(小法兰距)。因此,在需要精细操作的拍摄情况下,这类相机的污垢颗粒经常更清晰可见。

考虑到以上所有要素,我们现在可以来设计测试环境并拍摄参考图像,再用Livegrade和Silverstack的强大调色选项进行分析了。


出处:Gregor Baumert | Pomfort

编译:Charlie | 盖雅翻译小组


系列阅读:巧用Silverstack和Livegrade检查传感器
